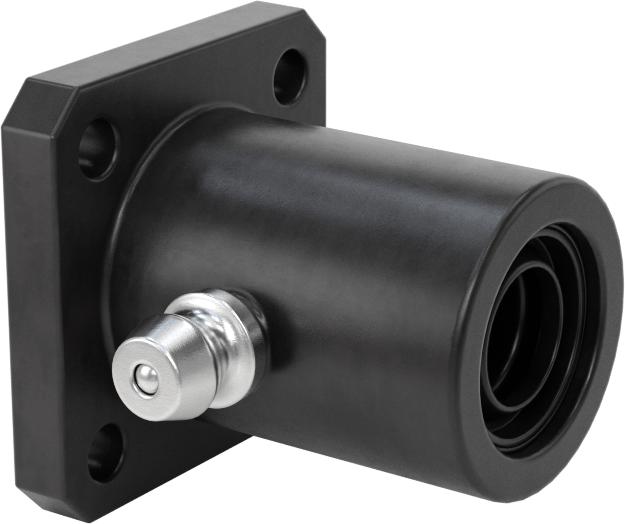

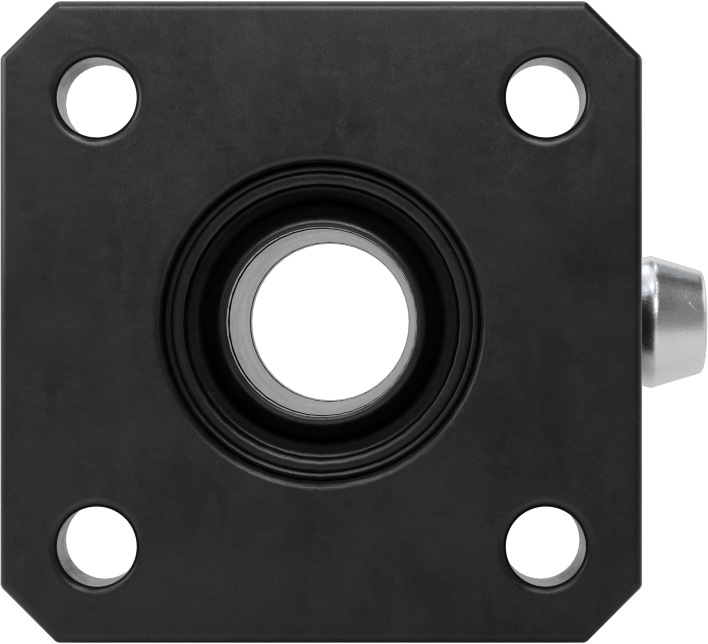

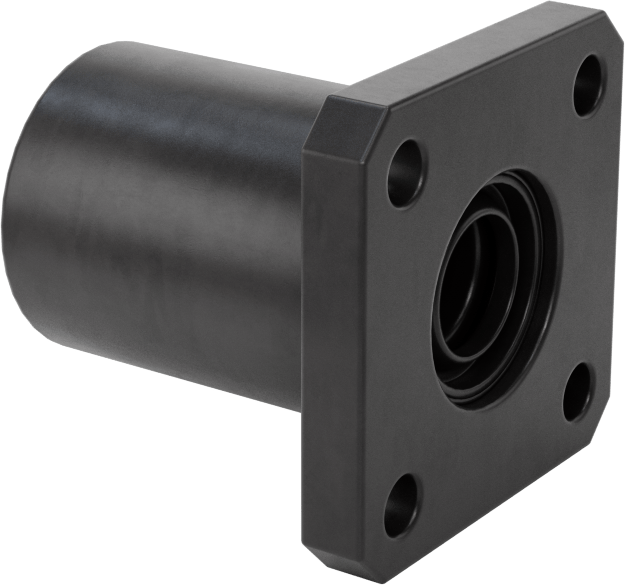

Yüksek Hızlı Flanş Montajlı Manşonlu Lineer Rulman
5 varyant (Dış Çap, İç Çap); ₺10.500 – ₺33.090
Yüksek Hızlı Flanş Montajlı Manşonlu Lineer Rulman, seramik astarı sayesinde yüksek hızlarda çalışabilen ve dikey doğrusal hareket uygulamaları için tasarlanmış kendinden hizalamalı bir üründür. İç Çap seçeneklerine göre 5 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺10.500 – ₺33.090 aralığında değişir.
Özellikler
| Hizalama Stili | Kendinden Hizalamalı |
| Hizalama Hatası Dayanımı | 2° |
| Malzeme | |
| Yatak | 6061 Alüminyum |
| Astar | Seramik |
| Gövde | Seramik Kaplı 6061 Alüminyum |

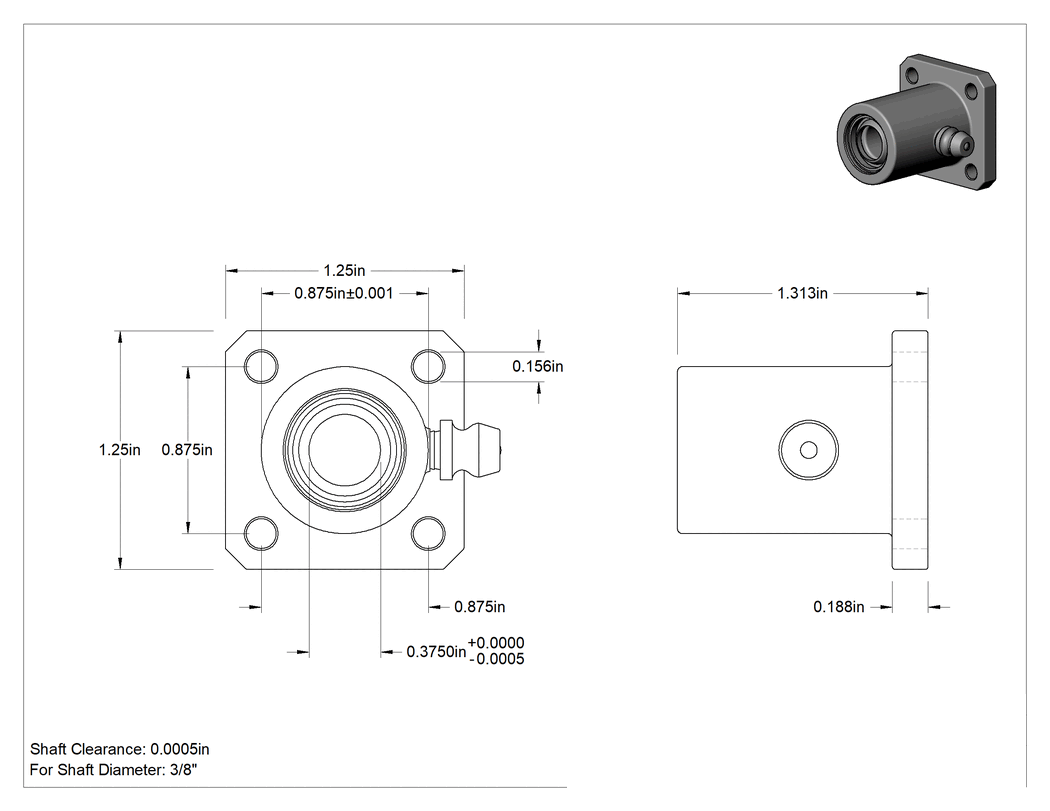

| Mil Çapı İçin | 3/8"9.52 mm |
| Mil Boşluğu | 0.0005"0.01 mm |
| Toplam | |
| Uzunluk | 1 5/16"33.3 mm |
| Genişlik | 1 1/4"31.8 mm |
| Yükseklik | 1 1/4"31.8 mm |
| Flanş Kalınlığı | 3/16"4.76 mm |
| Cıvata Çemberi Çapı | 1 1/4"31.8 mm |
| Dış Çap | 7/8"22.2 mm |
| Dış Çap Toleransı | -0.001" ila 0.001"0.03 mm / 0.03 mm |
| Uç Contalı | Evet |
| Hızda Dinamik Doğrusal Yük Kapasitesi | 150 lb. @ 100 fpm |
| Statik Yük Kapasitesi | 1,600 lb.726 kg |
| Sıcaklık | |
| Minimum | -129°C |
| Maksimum | 204°C |
| Mil için | |
| Malzeme | Alüminyum, Paslanmaz Çelik, Çelik |
| Pürüzsüzlük | 8 μm ila 12 μm |
| Montaj Delikleri | |
| Adet | 4 |
| Çap | 5/32"3.97 mm |
| Merkezden Merkeze Uzunluk | 7/8"22.2 mm |
| Merkezden Merkeze Genişlik | 7/8"22.2 mm |
| Rulman Tipi | Düz |
| Flanş Şekli | Kare |
| Minimum Mil Sertliği için | |
| Çelik | Rockwell C35 |
| Paslanmaz Çelik | Rockwell C35 |
| Mil Tipi için | Yuvarlak |
| Gövde Yüzey Kaplaması Kalınlığı | 0.002"0.05 mm |
| Gövde Tipi | Flanş Montajı |
| İç Çap | 0.375"9.52 mm |
| İç Çap Toleransı | -0.0005" ila 0"0.01 mm / 0.00 mm |
| Değiştirilebilir Ek Yatak | Hayır |
| Doğrusal Rulman Bileşeni | Yuva İçinde Rulman |
| Yağlama | Gerekli |
| Yağlama Noktası | Gres Yağlama Noktası |
| Maks. | |
| PV | 40,000 |
| P | 5,000 psi345 bar |
| Performans | Yüksek Hız |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Seramik astar, yüksek hızların yanı sıra hızlı hızlanma ve yavaşlamayı da mümkün kılar. Flanş montajlı tasarım, dikey doğrusal hareket uygulamaları için uygundur. Rulmanlar, yuvarlak uçlu şaftlarla kullanılmak üzere tasarlanmıştır ve şaftın yanlış hizalanmasını telafi etmek için kendinden hizalamalıdır. Uç contaları, kirletici maddelerin girmesini önler.
0.0005" Mil Boşluğu—0.0005" mil boşluğuna sahip rulmanlar, hassas uygulamalar için en uygunudur.
