Sürtünmesiz Hareketli Hava Lineer Rulmanı, Muhafazalı
4 varyant (İç Çap, Toplam Genişlik); ₺108.266 – ₺208.456
Sürtünmesiz Hareketli Hava Lineer Rulmanı, basınçlı hava kullanarak şaftı havada asılı tutarak aşınmasız ve sessiz bir doğrusal hareket sağlar. Bu sayfada İç Çap ve Toplam Genişlik gibi özelliklere göre 4 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺108.266 – ₺208.456 aralığında değişir.
Özellikler
| Hizalama Stili | Kendinden Hizalamalı |
| Hizalama Hatası Dayanımı | 0.25° |
| Malzeme | |
| Yatak | Eloksallı 6061 Alüminyum |
| Astar | Karbon |
| Gövde | Eloksallı 6061 Alüminyum |
| Mil için | |
| Malzeme | Alüminyum, Paslanmaz Çelik, Çelik |
| Pürüzsüzlük | 8 μm |

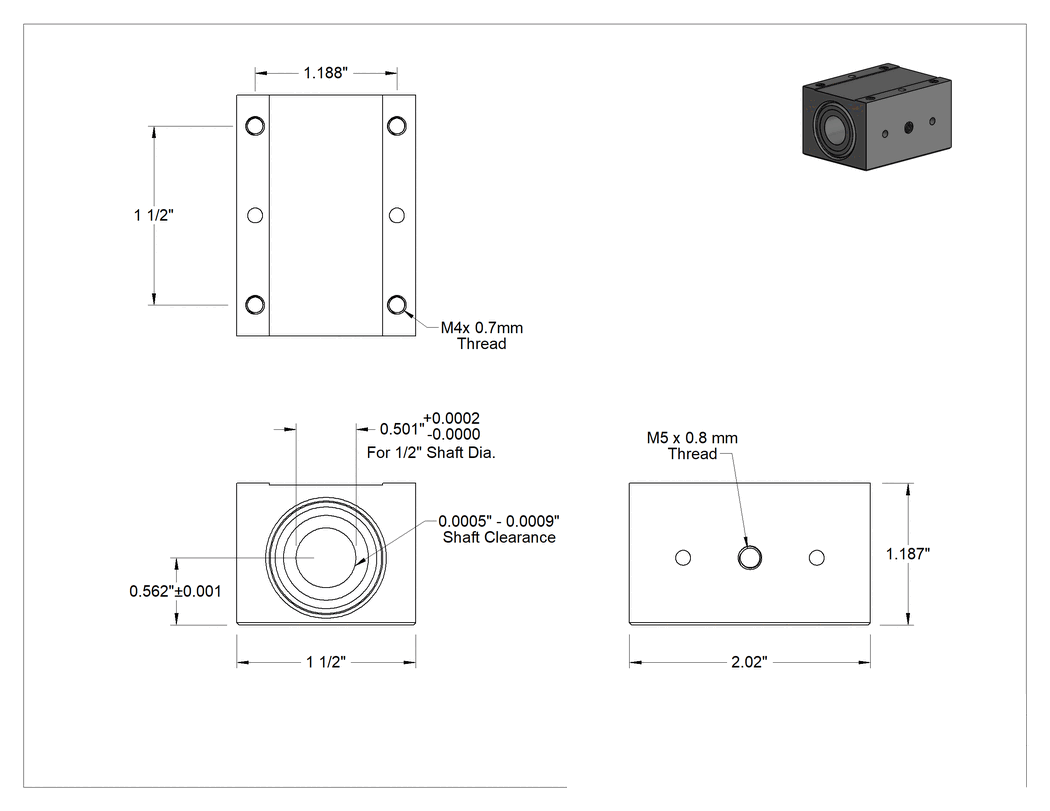

| Mil Çapı İçin | 1/2"12.7 mm |

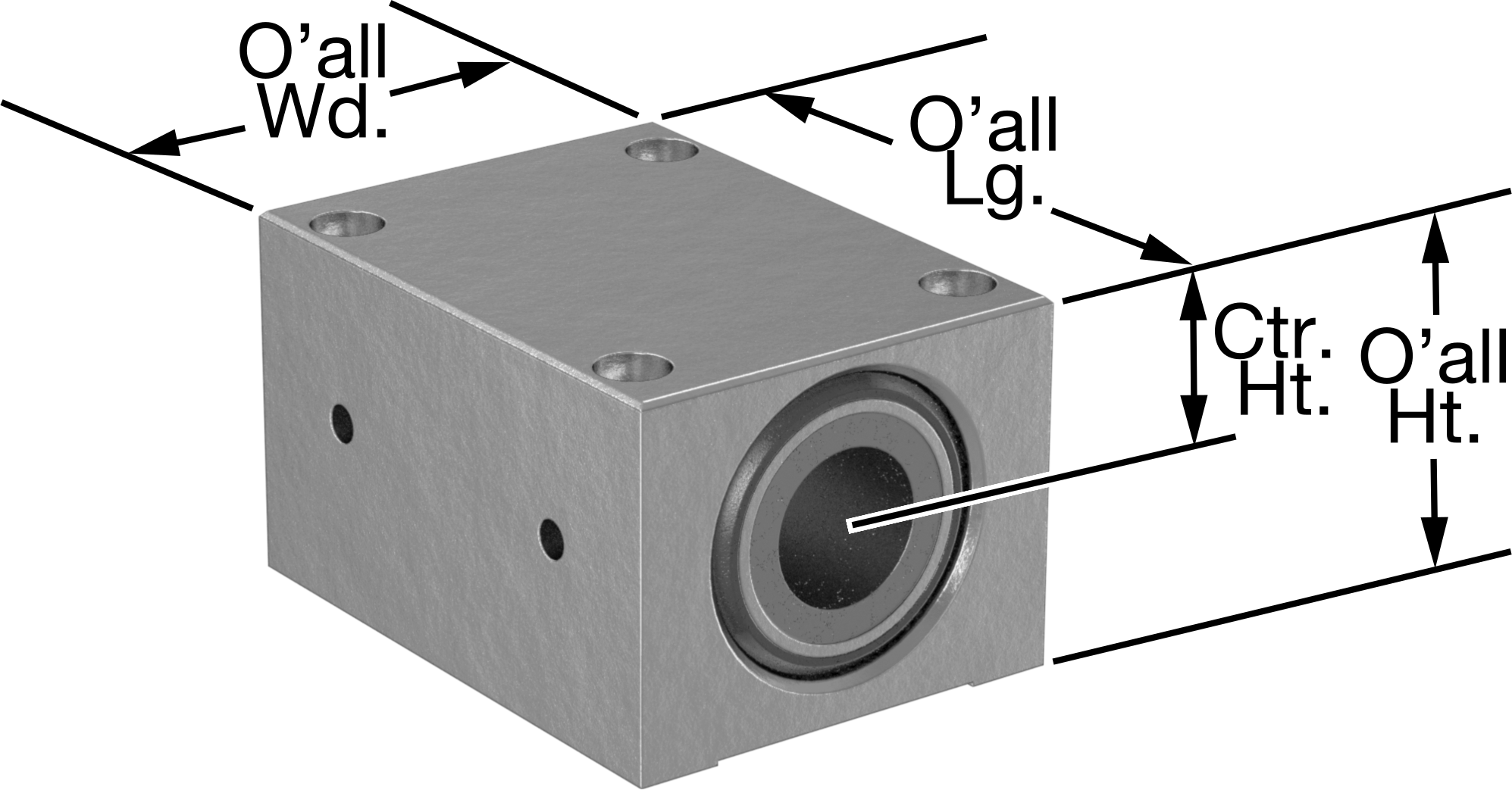

| Toplam | |
| Uzunluk | 2 1/32"51.6 mm |
| Genişlik | 1 1/2"38.1 mm |
| Yükseklik | 1 3/16"30.2 mm |
| Merkez yüksekliği | 9/16"14.3 mm |
| Merkez yüksekliği toleransı | -0.001" ila 0.001"0.03 mm / 0.03 mm |
| Basınçta Dinamik Yük Kapasitesi | 10 lb. @ 60 psi |
| Statik Yük Kapasitesi | 10 lb.4.54 kg |
| Sıcaklık Aralığı | -9°C ila 60°C |
| Montaj Delikleri | |
| Adet | 4 |
| Çap | 4 mm |
| Diş Boyutu | M4 × 0.7 mm |
| Merkezden Merkeze Uzunluk | 1 1/2"38.1 mm |
| Merkezden Merkeze Genişlik | 1 1/4"31.8 mm |
| Hava Girişi Diş Boyutu | M5 × 0.8 mm |
| Rulman Tipi | Düz |
| Minimum Mil Sertliği için | |
| Çelik | Rockwell C50 |
| Paslanmaz Çelik | Rockwell C50 |
| Mil Tipi için | Yuvarlak |
| Gövde Tipi | Taban Montajı |
| İç Çap | 0.5008"12.7 mm |
| İç Çap Toleransı | 0" ila 0.0002"0.00 mm / 0.01 mm |
| Değiştirilebilir Ek Yatak | Evet |
| Doğrusal Rulman Bileşeni | Yuva İçinde Rulman |
| Yağlama | Gerekli Değil |
| Performans | Sürtünmesiz hareket |
| Mil Boşluğu | 0.0005" ila 0.00085"0.01 mm / 0.02 mm |
| Uç Contalı | Hayır |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama

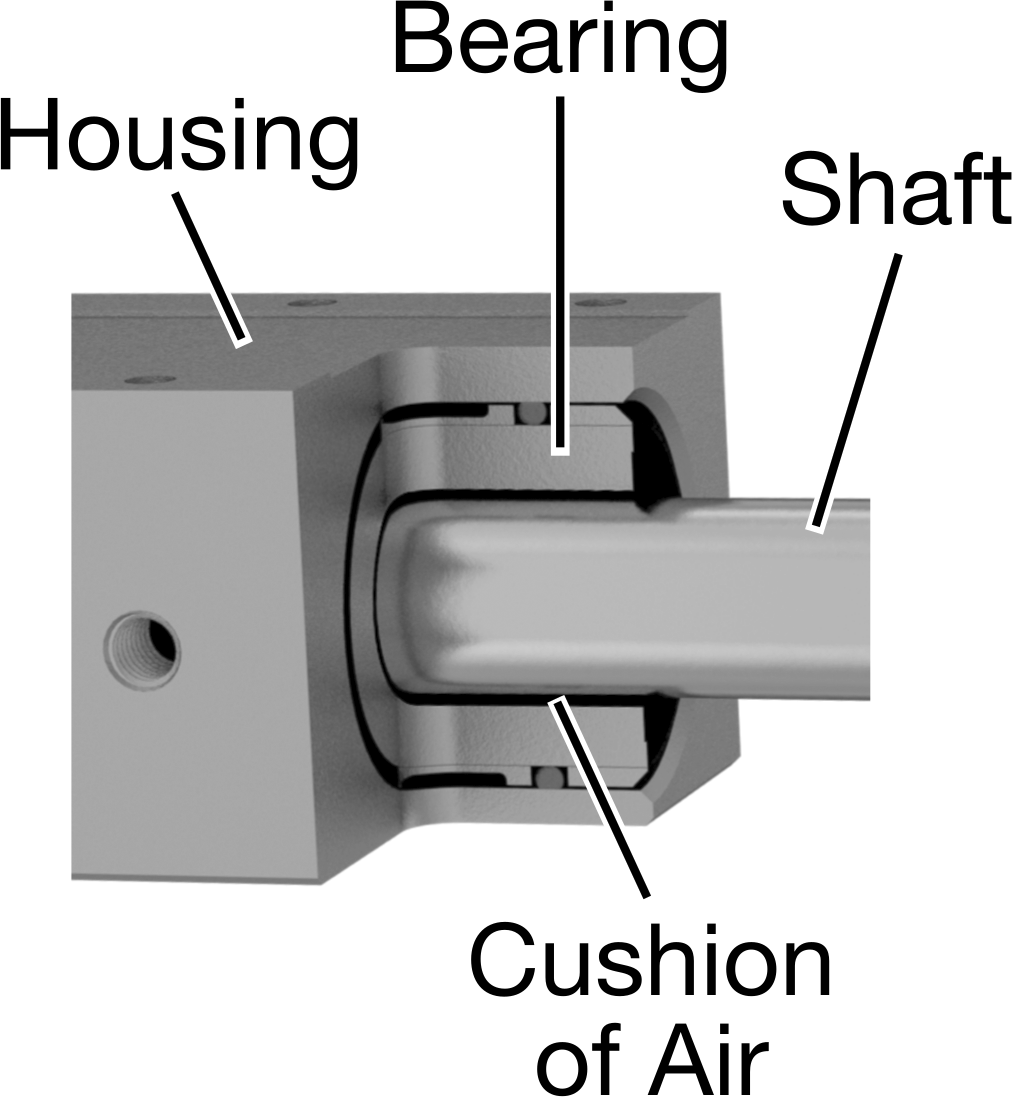

Hava yastıklı rulmanlar, hassas ve sürtünmesiz hareket sağlar. Milinizde aşınmaya neden olabilen geleneksel rulmanların aksine, bu rulmanlar doğrusal ve döner hareket için basınçlı hava kullanılarak havada asılı tutulur. Sürtünme olmadığı için, zamanla aşınmadan sorunsuz ve sessiz bir şekilde kayarlar. Bunlar kendinden hizalamalı rulmanlardır, bu nedenle şaftın bazı hizasızlıklarını telafi ederler. Basınçlı hava sistemine bağlanmaları gerekir.
