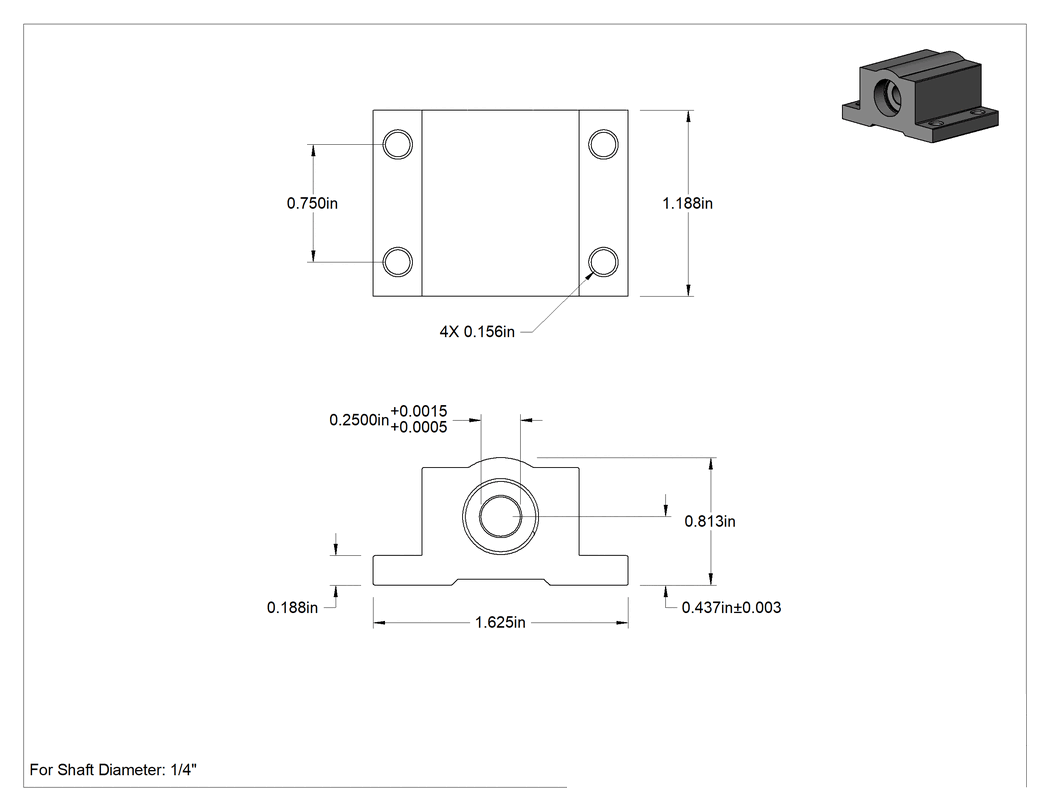

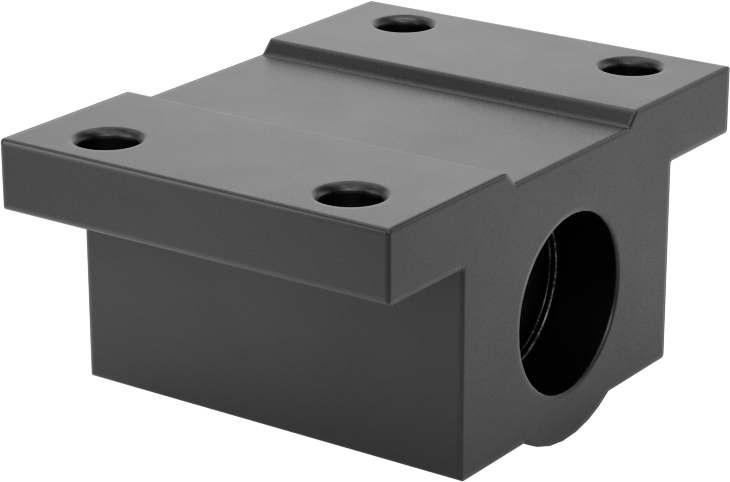

Montajlı Manşonlu Lineer Rulman, Sabit Hizalama
9 varyant (İç Çap, Toplam Uzunluk); ₺10.452 – ₺50.960
Montajlı Manşonlu Lineer Rulman, Sabit Hizalama; yuvarlak uçlu şaftlarda mil hizasızlığının olmadığı noktalarda kullanılan ve kimyasallara dayanıklı astarları sayesinde bakım gerektirmeyen bir yataklama çözümüdür. Bu ailede 9 varyant bulunur. İç Çap seçenekleri 0.250" ile 1.500" arasında değişir. Fiyat, seçilen kombinasyona göre ₺10.452 – ₺50.960 aralığında değişir.
Özellikler
| Hizalama Stili | Sabit |
| Malzeme | |
| Yatak | Seramik Kaplı 6061 Alüminyum |
| Astar | PTFE |
| Gövde | Eloksallı 6061 Alüminyum |
| Mil Çapı İçin | 1/4"6.35 mm |
| Mil Boşluğu | 0.001"0.03 mm |
| Toplam | |
| Uzunluk | 1 3/16"30.2 mm |
| Genişlik | 1 5/8"41.3 mm |
| Yükseklik | 13/16"20.6 mm |
| Merkez yüksekliği | 7/16"11.1 mm |
| Merkez yüksekliği toleransı | -0.003" ila 0.003"0.08 mm / 0.08 mm |
| Uç Contalı | Hayır |
| Hızda Dinamik Doğrusal Yük Kapasitesi | 50 lb. @ 100 fpm |
| Statik Yük Kapasitesi | 935 lb.424 kg |
| Sıcaklık | |
| Minimum | -240°C |
| Maksimum | 191°C |
| Mil için | |
| Malzeme | Alüminyum, Paslanmaz Çelik, Çelik |
| Pürüzsüzlük | 8 μm ila 16 μm |

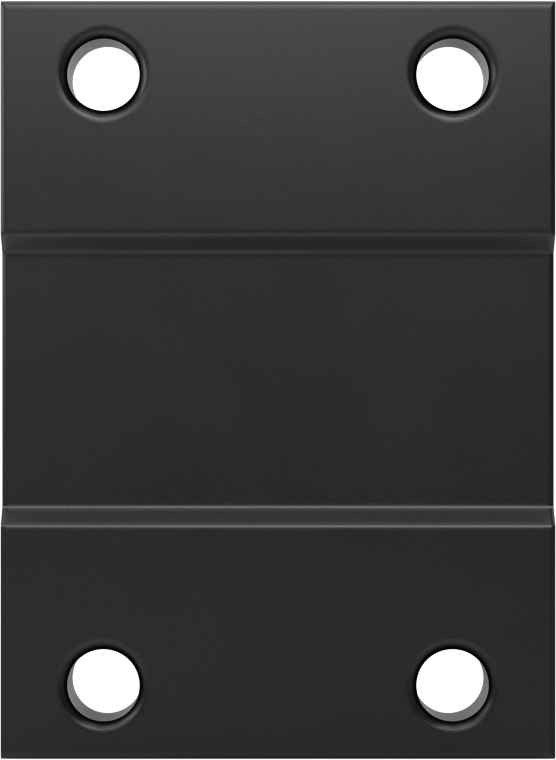

| Montaj Delikleri | |
| Adet | 4 |
| Çap | 5/32"3.97 mm |
| Merkezden Merkeze Uzunluk | 3/4"19.0 mm |
| Merkezden Merkeze Genişlik | 1.313"33.4 mm |
| Taban Kalınlığı | 3/16"4.76 mm |
| Rulman Tipi | Düz |
| Minimum Mil Sertliği için | |
| Çelik | Rockwell B25 |
| Paslanmaz Çelik | Rockwell B25 |
| Mil Tipi için | Yuvarlak |
| Gövde Rengi | Siyah |
| Gövde Tipi | Taban Montajı |
| İç Çap | 0.250"6.35 mm |
| İç Çap Toleransı | 0.0005" ila 0.0015"0.01 mm / 0.04 mm |
| Değiştirilebilir Ek Yatak | Hayır |
| Doğrusal Rulman Bileşeni | Yuva İçinde Rulman |
| Yağlama | Gerekli Değil |
| Maks. | |
| PV | 20,000 |
| P | 5,000 psi345 bar |
| V | 400 sfpm |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Neredeyse bakım gerektirmeyen bu rulmanlar, ek yağlama gerektirmeyen kaygan, kimyasallara dayanıklı astarlara sahiptir. Hepsi yuvarlak uçlu şaftlarla kullanım içindir.
Sabit Hizalama—Sabit hizalamalı rulmanlar, milin hizasızlığının olası olmadığı yerlerde kullanılır.
0.001" Mil Boşluğu—0.001" mil boşluğuna sahip rulmanlar, 0.0005" mil boşluğuna sahip rulmanlara göre milinizde sıkışmaya daha az meyillidir.
