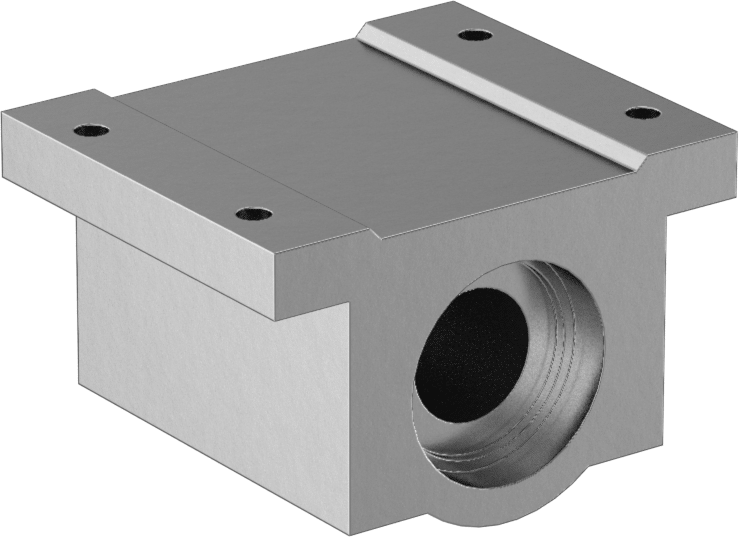

Montajlı Manşonlu Lineer Rulman, Kendinden Hizalamalı
13 varyant (Hizalama Hatası Dayanımı, Yatak); ₺11.404 – ₺151.152
Montajlı Manşonlu Lineer Rulman, yuvarlak uçlu şaftlar için tasarlanmış, kimyasallara dayanıklı ve düşük bakım gerektiren bir yataklama çözümüdür. Bu ailede 13 varyant bulunur. Mil Çapı seçenekleri 16 mm ile 2" arasında değişir. Fiyat, seçilen kombinasyona göre ₺11.404 – ₺151.152 aralığında değişir.
Özellikler
| Hizalama Stili | Kendinden Hizalamalı |
| Hizalama Hatası Dayanımı | 0.5° |
| Malzeme | |
| Yatak | Eloksallı 6061 Alüminyum |
| Astar | Frelon |
| Gövde | Eloksallı 6063 Alüminyum |

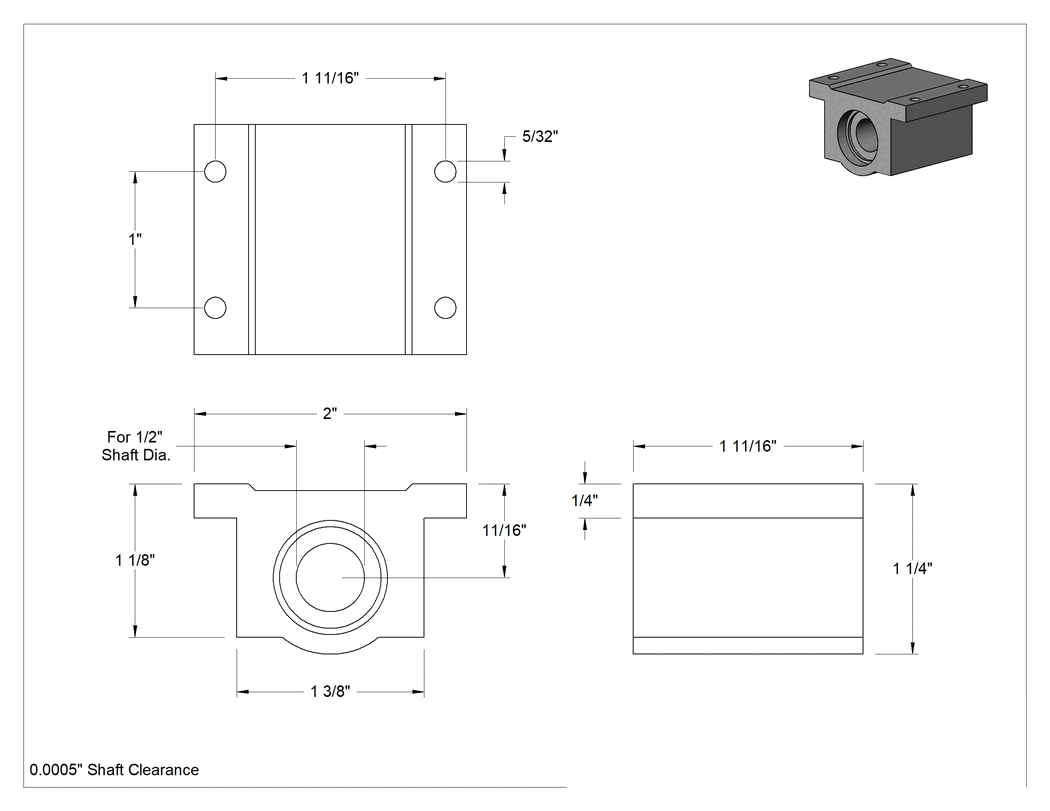

| Mil Çapı İçin | 1/2"12.7 mm |
| Mil Boşluğu | 0.0005"0.01 mm |

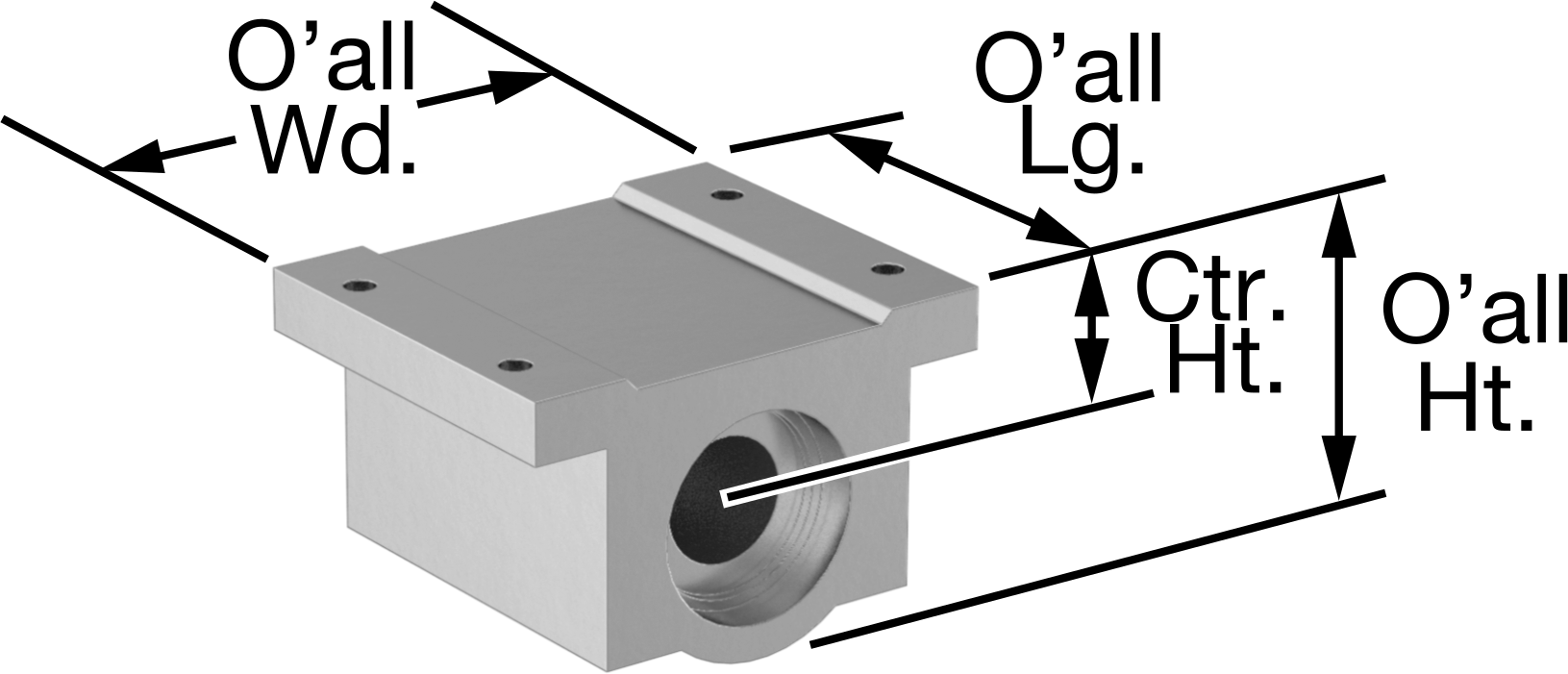

| Toplam | |
| Uzunluk | 1 11/16"42.9 mm |
| Genişlik | 2"50.8 mm |
| Yükseklik | 1 1/4"31.8 mm |
| Merkez yüksekliği | 11/16"17.5 mm |
| Merkez yüksekliği toleransı | -0.001" ila 0.001"0.03 mm / 0.03 mm |
| Uç Contalı | Hayır |
| Hızda Dinamik Doğrusal Yük Kapasitesi | 150 lb. @ 100 fpm |
| Statik Yük Kapasitesi | 1,900 lb.862 kg |
| Sıcaklık | |
| Minimum | -240°C |
| Maksimum | 204°C |
| Mil için | |
| Malzeme | Çelik |
| Pürüzsüzlük | 8 μm ila 16 μm |
| Montaj Delikleri | |
| Adet | 4 |
| Çap | 5/32"3.97 mm |
| Merkezden Merkeze Uzunluk | 1"25.4 mm |
| Merkezden Merkeze Genişlik | 1.688"42.9 mm |
| Taban Kalınlığı | 1/4"6.35 mm |
| Rulman Tipi | Düz |
| Minimum Çelik Mil Sertliği İçin | Rockwell C60 |
| Mil Tipi için | Yuvarlak |
| Gövde Tipi | Taban Montajı |
| İç Çap | 0.500"12.7 mm |
| Değiştirilebilir Ek Yatak | Hayır |
| Doğrusal Rulman Bileşeni | Yuva İçinde Rulman |
| Yağlama | Gerekli Değil |
| Maks. | |
| PV | 20,000 |
| P | 3,000 psi207 bar |
| V | 300 sfpm |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Neredeyse bakım gerektirmeyen bu rulmanlar, ek yağlama gerektirmeyen kaygan, kimyasallara dayanıklı astarlara sahiptir. Hepsi yuvarlak uçlu şaftlarla kullanım içindir.
Frelon astarları, PTFE astarlarına göre daha sağlam ve aşınmaya karşı daha dayanıklıdır.
Kendinden Hizalamalı—Kendinden hizalamalı rulmanlar, mil hizasızlığını telafi eder.
0.0005" Mil Boşluğu—0.0005" mil boşluğuna sahip rulmanlar, hassas uygulamalar için en uygunudur.
