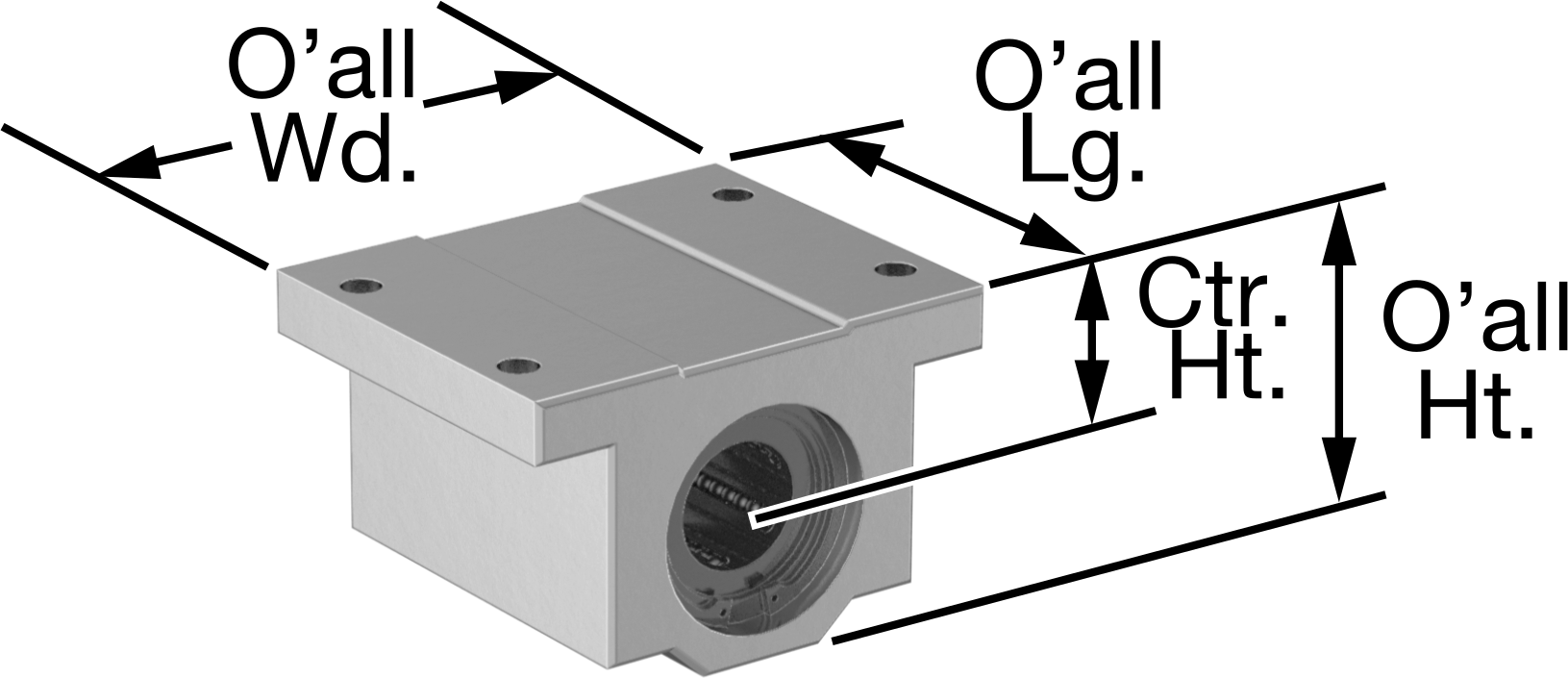

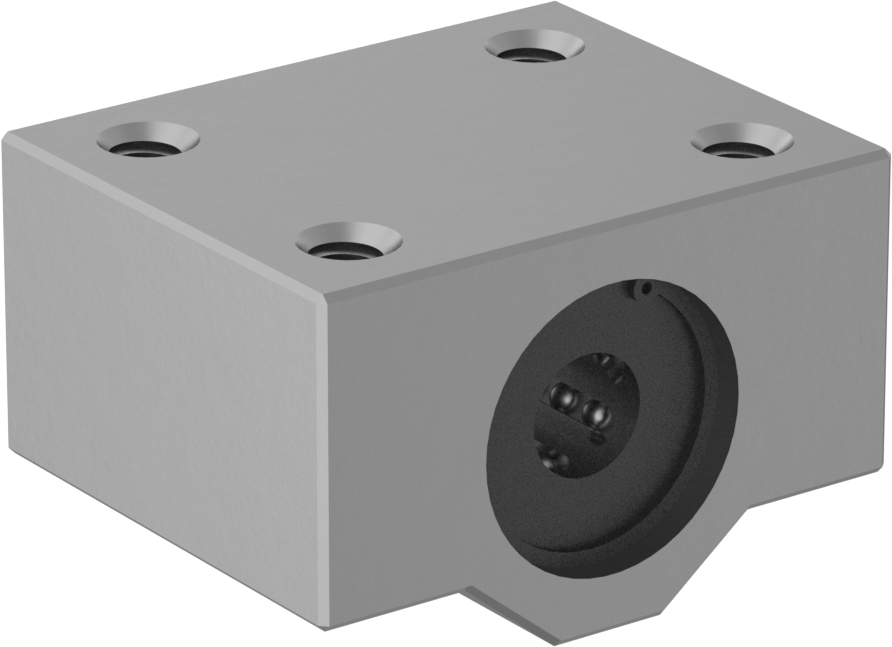

Montajlı Bilyalı Doğrusal Rulman, Sabit Hizalama

Montajlı Bilyalı Doğrusal Rulman, Sabit Hizalama, yuvarlak uçlu şaftlarda mil hizasızlığının olmadığı noktalarda sızdırmazlık sağlayarak doğrusal hareket iletir. Bu ailede 28 varyant bulunur. İç Çap seçenekleri 3.000 mm ile 16.000 mm arasında değişir. Fiyat, seçilen kombinasyona göre ₺8.026 – ₺81.796 aralığında değişir.

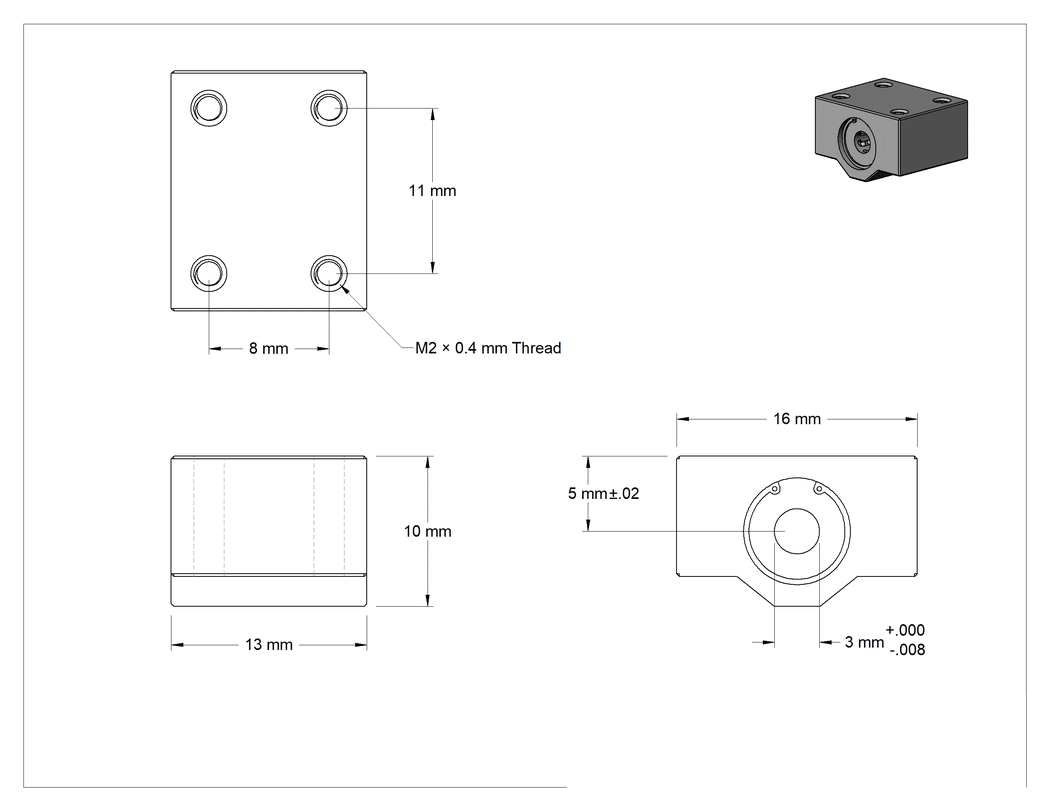

Teknik Çizim

Teknik Çizim

Toplam Uzunluk

13 mm15 mm18 mm25 mm30 mm35 mm36 mm44 mm50 mm58 mm67 mm68 mm70 mm72 mm85 mm90 mm96 mm110 mm130 mm155 mm2 1⁄2"2 3⁄4"3 1⁄2"4"4 1⁄2"6"7 1⁄2"9"

İç Çap

3.000 mm4.000 mm5.000 mm6.000 mm8.000 mm10.000 mm12.000 mm16.000 mm20.000 mm25.000 mm30.000 mm35.000 mm40.000 mm50.000 mm0.250"0.375"0.500"0.625"0.750"1.000"1.250"1.500"

Toplam Genişlik

16 mm17 mm22 mm30 mm34 mm40 mm42 mm50 mm54 mm76 mm78 mm90 mm102 mm122 mm1 5⁄8"1 3⁄4"2"2 1⁄2"2 3⁄4"3 1⁄4"4"4 3⁄4"

Montaj Delikleri Merkezden Merkeze Uzunluğu

8 mm10 mm12 mm15 mm18 mm21 mm26 mm34 mm40 mm42 mm46 mm50 mm58 mm60 mm70 mm80 mm100 mm120 mm2"2 1⁄4"2 1⁄2"3"3 1⁄2"4 1⁄2"5 1⁄2"6 1⁄2"

Dinamik Yük Kapasitesi

1,300 lb.1,900 lb.2,300 lb.15 lb.19 lb.37 lb.46 lb.60 lb.80 lb.95 lb.110 lb.130 lb.150 lb.170 lb.180 lb.195 lb.220 lb.270 lb.310 lb.350 lb.370 lb.480 lb.590 lb.640 lb.750 lb.850 lb.

Yatak Malzemesi

Acetal, PlasticÇelik

Toplam Yükseklik

10 mm11 mm14 mm18 mm22 mm26 mm28 mm38.5 mm41 mm51.5 mm59.5 mm68 mm78 mm102 mm13⁄16"15⁄16"1 1⁄4"1 5⁄8"1 3⁄4"2 3⁄16"2 13⁄16"3 1⁄4"

Montaj Deliği Çapı

2 mm3 mm4 mm5 mm6 mm8 mm10 mm5⁄32"3⁄16"7⁄32"9⁄32"

₺9.310 Adet

MZ-645872

Paket

Siparişe Ekle

Özellikler

Hizalama Stili	Sabit
Malzeme
Yatak	Çelik
Gövde	6061 Alüminyum
Bilye	Çelik
Mil Çapı İçin	3 mm
Toplam
Uzunluk	13 mm
Genişlik	16 mm
Yükseklik	10 mm
Merkez yüksekliği	5 mm
Merkez yüksekliği toleransı	-0.02 mm ila 0.02 mm
Uç Contalı	Evet
Yük Kapasitesi
Dinamik	15 lb.6.80 kg
Statik	23 lb.10.4 kg
Sıcaklık
Minimum	-20°C
Maksimum	80°C
Mil Malzemesi İçin	Paslanmaz Çelik, Çelik
Montaj Delikleri
Adet	4
Çap	2 mm
Diş Boyutu	M2 × 0.4 mm
Merkezden Merkeze Uzunluk	8 mm
Merkezden Merkeze Genişlik	11 mm
Rulman Tipi	Bilye
Minimum Mil Sertliği için
Çelik	Rockwell C50
Paslanmaz Çelik	Rockwell C50
Mil Tipi için	Yuvarlak
Gövde Tipi	Taban Montajı
İç Çap	3.000 mm
İç Çap Toleransı	-0.008 mm ila 0 mm
Değiştirilebilir Ek Yatak	Evet
Doğrusal Rulman Bileşeni	Yuva İçinde Rulman
Yağlama	Gerekli
Menşe Ülke	Japonya

Açıklama

Rulmanlar, yuvarlak uçlu şaftlarla kullanılmak üzere tasarlanmıştır. Hepsinde yağlayıcıyı içeride tutmak ve kirin girmesini önlemek için uç contaları bulunur.

Sabit Hizalama—Sabit hizalamalı rulmanlar, milin hizasızlığının olası olmadığı yerlerde kullanılır.
