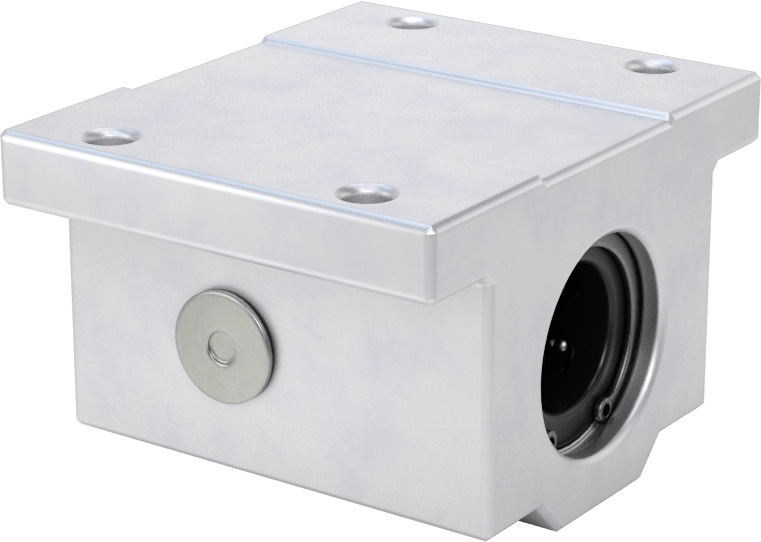

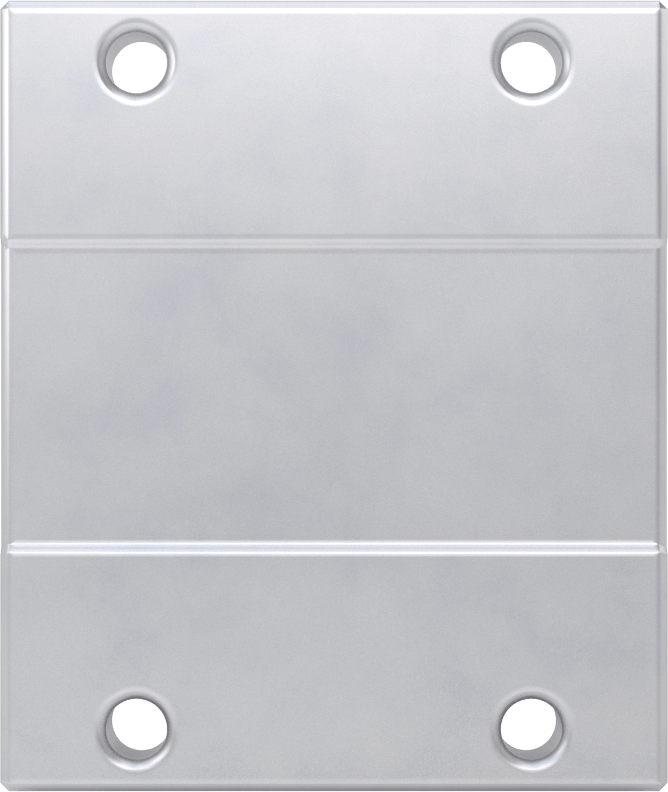

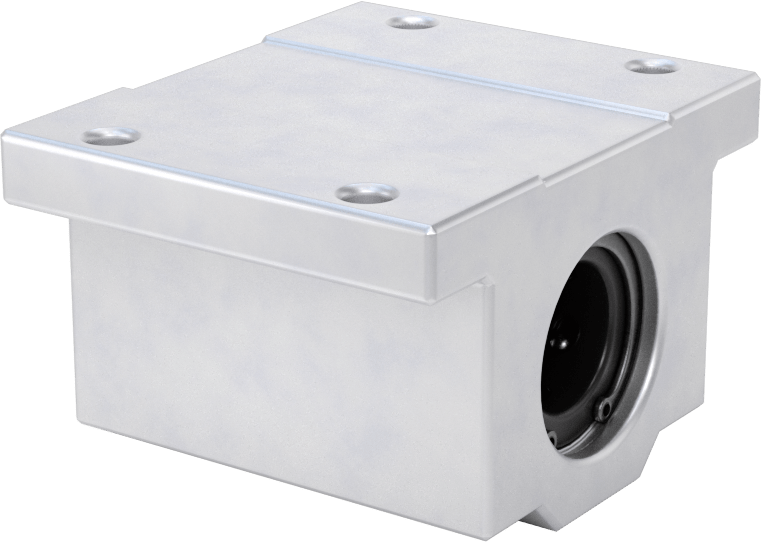

Montajlı Bilyalı Doğrusal Rulman, Kendinden Hizalamalı

Montajlı Bilyalı Doğrusal Rulman, yuvarlak uçlu şaftlarda mil hizasızlığını telafi etmek ve kir girişini önlemek amacıyla kullanılır. Bu sayfada İç Çap ve Toplam Uzunluk gibi özelliklere göre 7 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺12.712 – ₺61.744 aralığında değişir.

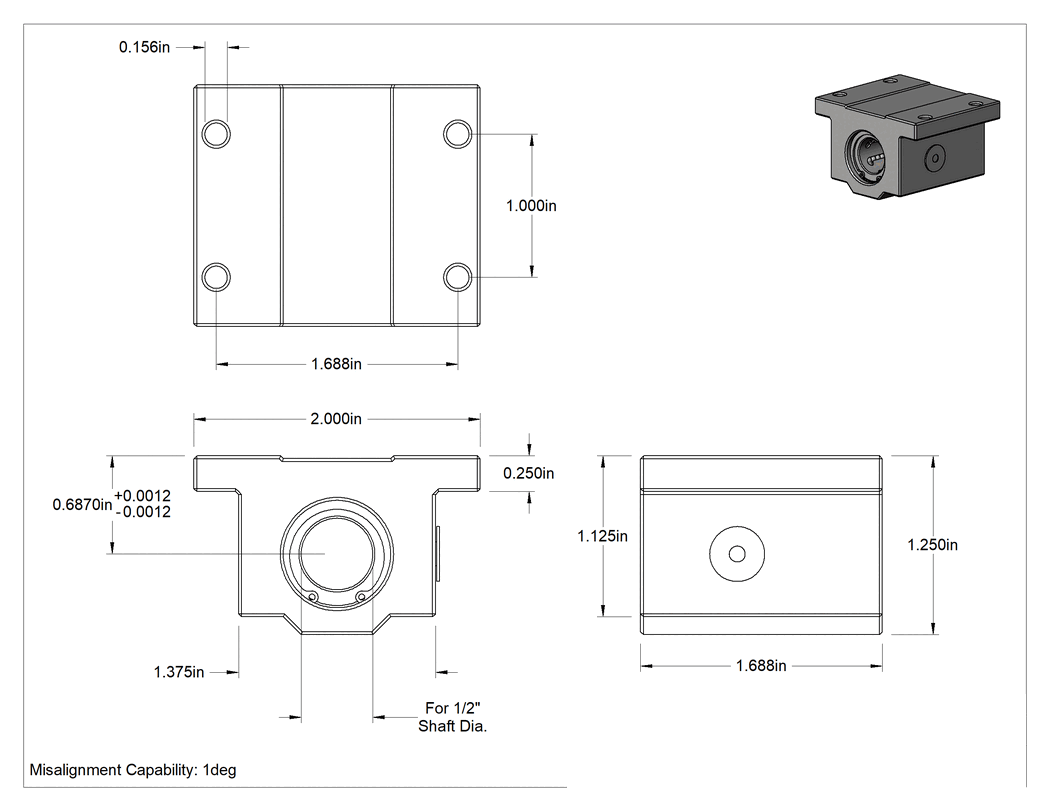

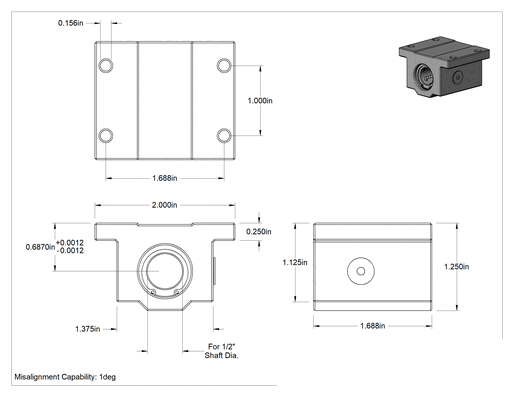

Teknik Çizim

Teknik Çizim

Toplam Uzunluk

1 11⁄16"1 15⁄16"2 1⁄16"2 13⁄16"3 5⁄8"4"5"

İç Çap

0.500"0.625"0.750"1.000"1.250"1.500"2.000"

Toplam Genişlik

2"2 1⁄2"2 3⁄4"3 1⁄4"4"4 3⁄4"6"

Montaj Delikleri Merkezden Merkeze Uzunluğu

1"1 1⁄8"1 1⁄4"1 3⁄4"2"2 1⁄2"3 1⁄4"

Dinamik Yük Kapasitesi

1,200 lb.1,400 lb.2,400 lb.230 lb.400 lb.470 lb.850 lb.

Toplam Yükseklik

1 1⁄4"1 5⁄8"1 3⁄4"2 3⁄16"2 13⁄16"3 1⁄4"4 1⁄16"

Montaj Deliği Çapı

5⁄32"3⁄16"7⁄32"9⁄32"13⁄32"

₺12.712 Adet

MZ-645828

Paket

Siparişe Ekle

Özellikler

Hizalama Stili	Kendinden Hizalamalı
Hizalama Hatası Dayanımı	1°
Malzeme
Yatak	Asetal
Gövde	6061 Alüminyum
Bilye	Çelik
Mil Çapı İçin	1/2"12.7 mm
Toplam
Uzunluk	1 11/16"42.9 mm
Genişlik	2"50.8 mm
Yükseklik	1 1/4"31.8 mm
Merkez yüksekliği	11/16"17.5 mm
Merkez yüksekliği toleransı	-0.001" ila 0.001"0.03 mm / 0.03 mm
Uç Contalı	Evet
Yük Kapasitesi
Dinamik	230 lb.104 kg
Statik	290 lb.132 kg
Sıcaklık
Minimum	-20°C
Maksimum	80°C
Mil Malzemesi İçin	Paslanmaz Çelik, Çelik
Montaj Delikleri
Adet	4
Çap	5/32"3.97 mm
Merkezden Merkeze Uzunluk	1"25.4 mm
Merkezden Merkeze Genişlik	1.688"42.9 mm
Taban Kalınlığı	1/4"6.35 mm
Rulman Tipi	Bilye
Minimum Mil Sertliği için
Çelik	Rockwell C50
Paslanmaz Çelik	Rockwell C50
Mil Tipi için	Yuvarlak
Gövde Tipi	Taban Montajı
İç Çap	0.500"12.7 mm
Değiştirilebilir Ek Yatak	Evet
Doğrusal Rulman Bileşeni	Yuva İçinde Rulman
Yağlama	Gerekli
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Rulmanlar, yuvarlak uçlu şaftlarla kullanılmak üzere tasarlanmıştır. Hepsinde yağlayıcıyı içeride tutmak ve kirin girmesini önlemek için uç contaları bulunur.

Kendinden Hizalamalı—Kendinden hizalamalı rulmanlar, mil hizasızlığını telafi eder.
