Flanşlı Lineer Bilyalı Rulmanlar

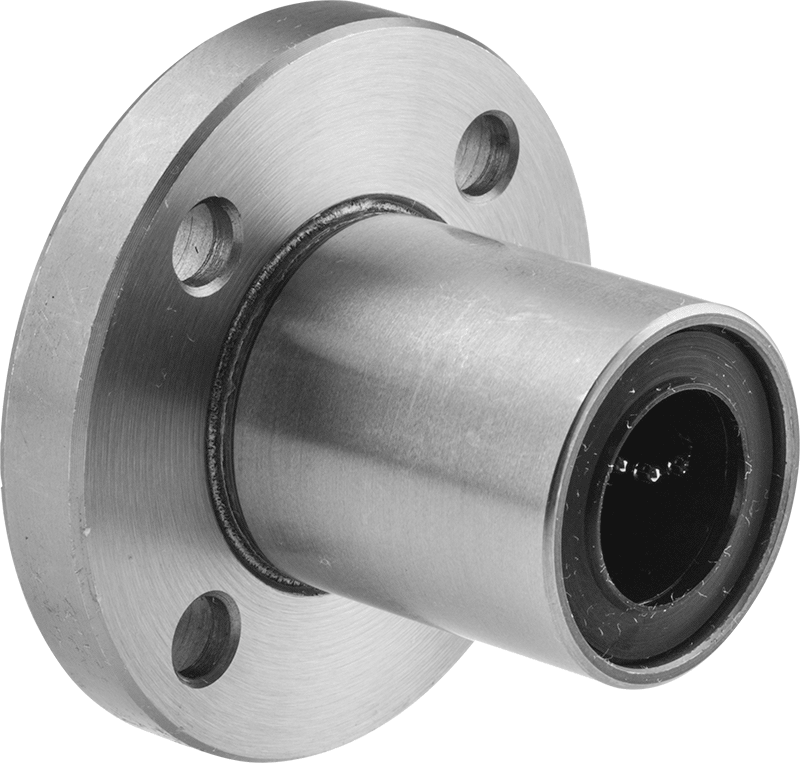

Flanş Montajlı Bilyalı Lineer Rulman, Yuvarlak Muhafaza
3 varyant (Toplam Uzunluk, İç Çap); ₺6.592 – ₺12.222
Flanş Montajlı Bilyalı Lineer Rulman, yuvarlak uçlu şaftlarla dikey doğrusal hareket uygulamalarında sabit hizalama ve sızdırmazlık sağlar. Bu ailede 3 varyant bulunur. İç Çap seçenekleri 0.250" ile 0.750" arasında değişir. Fiyat, seçilen kombinasyona göre ₺6.592 – ₺12.222 aralığında değişir.
Toplam Uzunluk
İç Çap
Dış Çap
Toplam Yükseklik
Dinamik Yük Kapasitesi
Toplam Genişlik
₺6.592 Adet
MZ-412753
Paket
Özellikler
| Hizalama Stili | Sabit |
| Malzeme | |
| Yatak | Çelik |
| Gövde | Çelik |
| Bilye | Çelik |
| Flanş Şekli | Yuvarlak |

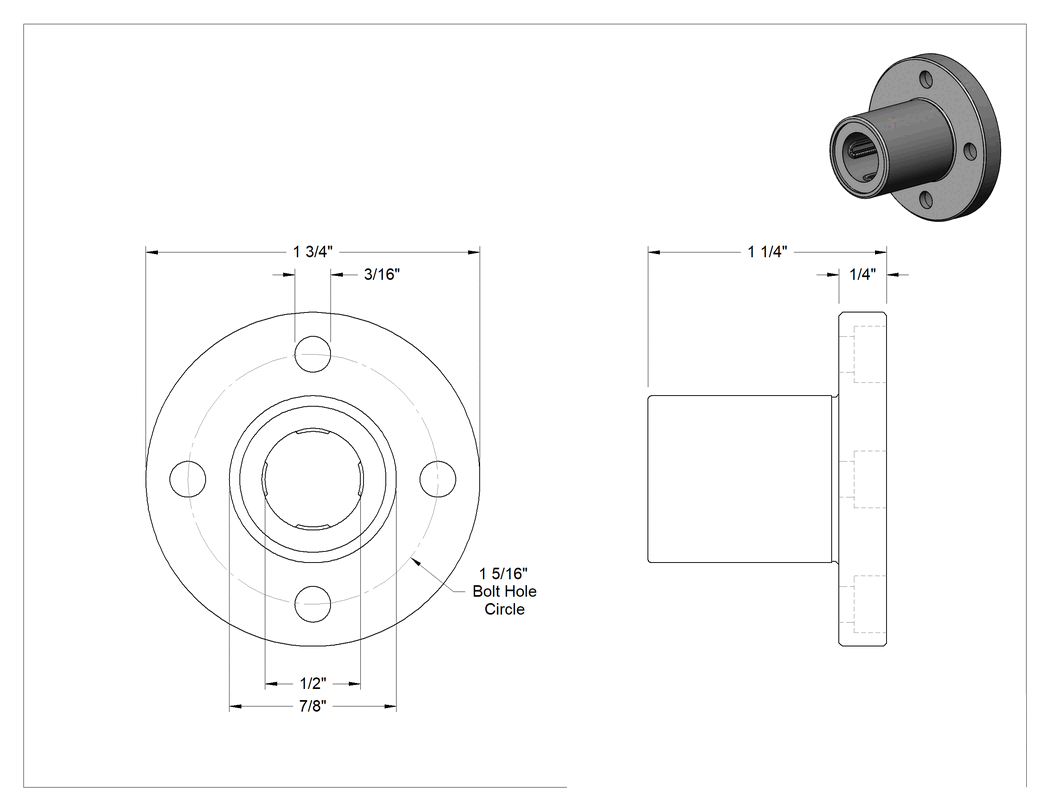

| Mil Çapı İçin | 1/2"12.7 mm |
| Toplam | |
| Uzunluk | 1 1/4"31.8 mm |
| Genişlik | 1 3/4"44.4 mm |
| Yükseklik | 1 3/4"44.4 mm |
| Flanş | |
| Kalınlık | 1/4"6.35 mm |
| Dış Çap | 1 3/4"44.4 mm |
| Cıvata Çemberi Çapı | 1 5/16"33.3 mm |
| Dış Çap | 7/8"22.2 mm |
| Dış Çap Toleransı | -0.0007" ila 0"0.02 mm / 0.00 mm |
| Yük Kapasitesi | |
| Dinamik | 110 lb.49.9 kg |
| Statik | 175 lb.79.4 kg |
| Sıcaklık Aralığı | -20°C ila 80°C |
| Mil Malzemesi İçin | Paslanmaz Çelik, Çelik |
| Montaj Delikleri | |
| Adet | 4 |
| Çap | 3/16"4.76 mm |
| Rulman Tipi | Bilye |
| Minimum Mil Sertliği için | |
| Çelik | Rockwell C56 |
| Paslanmaz Çelik | Rockwell C56 |
| Mil Tipi için | Yuvarlak |
| Gövde Tipi | Flanş Montajı |
| İç Çap | 0.500"12.7 mm |
| İç Çap Toleransı | -0.0004" ila 0"0.01 mm / 0.00 mm |
| Değiştirilebilir Ek Yatak | Hayır |
| Doğrusal Rulman Bileşeni | Yuva İçinde Rulman |
| Yağlama | Gerekli |
| Uç Contalı | Evet |
| Menşe Ülke | Japonya |
Açıklama
Flanşlı gövdesi sayesinde bu rulmanlar, dikey doğrusal hareket uygulamaları için ideal bir çözüm sunar. Tüm modeller yuvarlak uçlu şaftlarla kullanılmak üzere tasarlanmıştır ve şaft hizasızlığının olası olmadığı uygulamalar için sabit hizalama tasarımına sahiptir. Uç contaları, yağlayıcıyı içeride tutarken kirin girmesini engeller.
