Flanşlı Lineer Bilyalı Rulmanlar

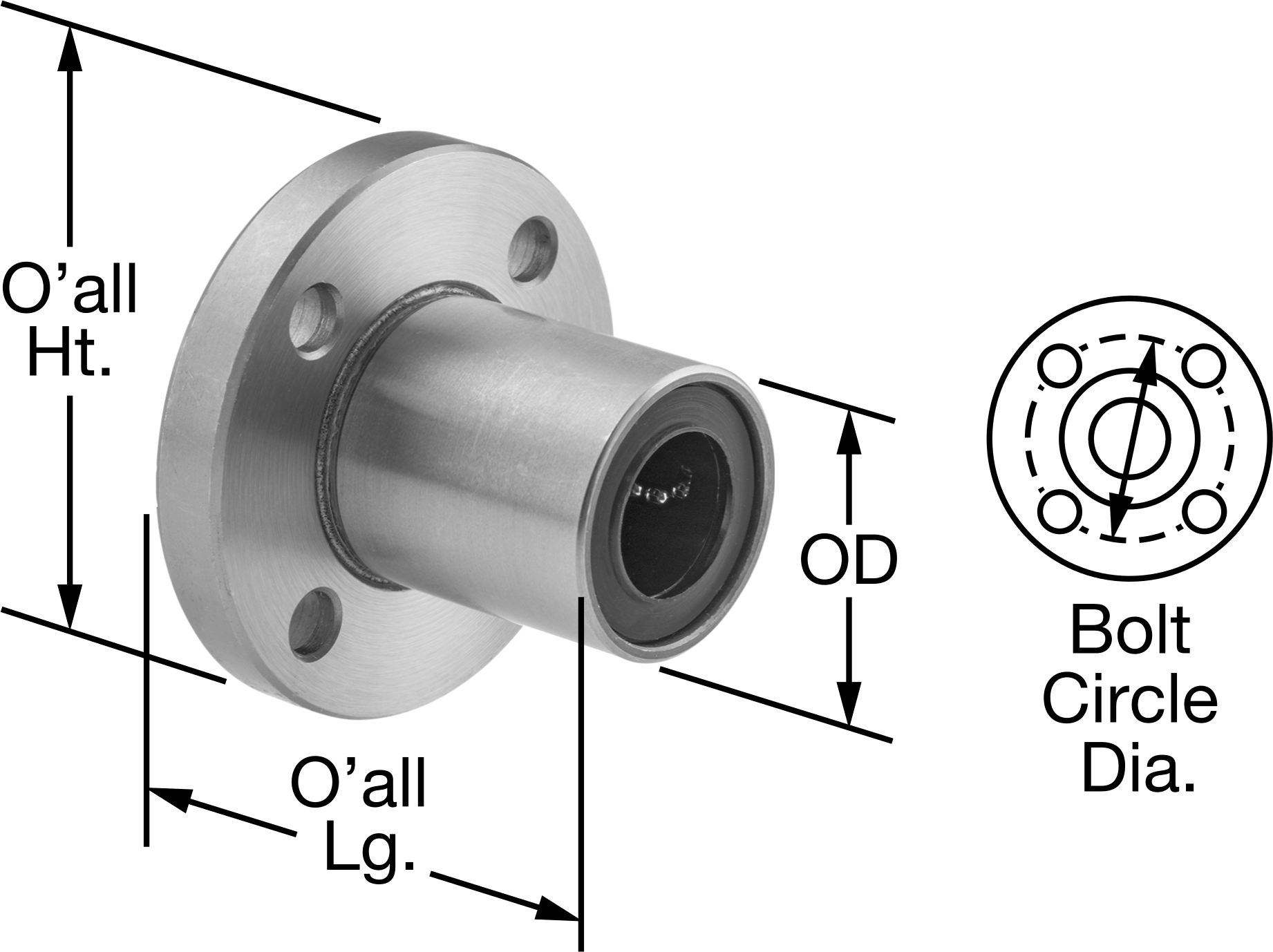

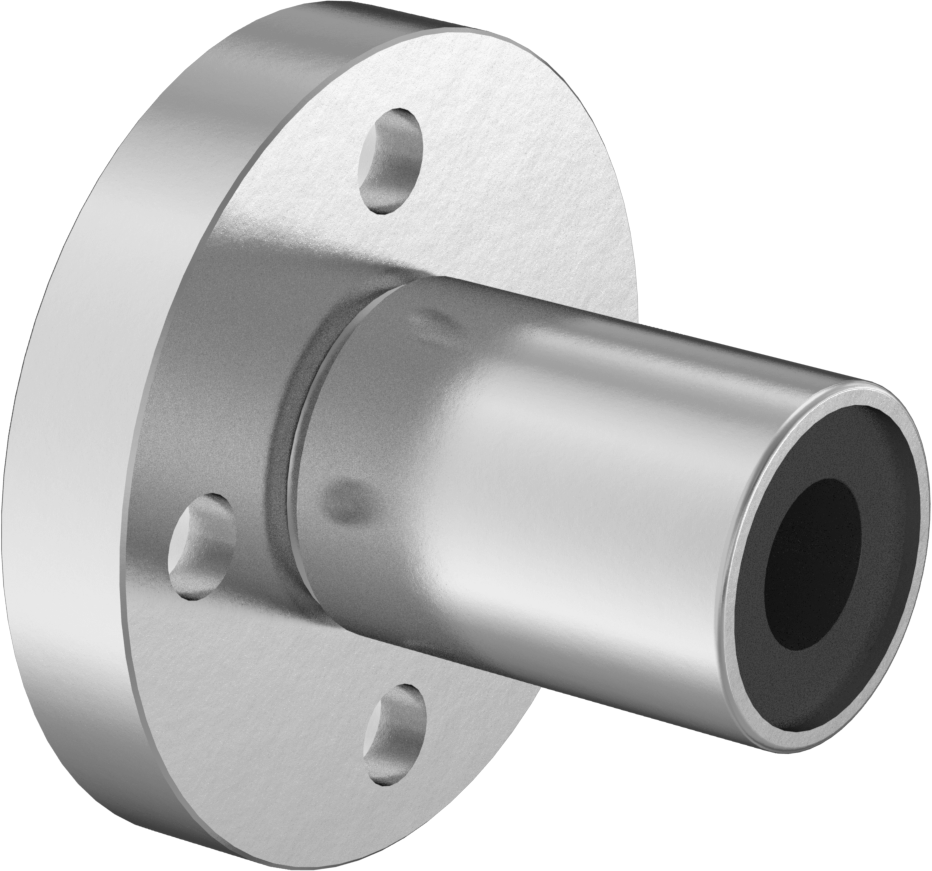

Flanş Montajlı Bilyalı Lineer Rulman, Yuvarlak Flanş
15 varyant (Toplam Uzunluk, İç Çap); ₺5.802 – ₺133.610
Flanş Montajlı Bilyalı Lineer Rulman, yuvarlak uçlu şaftlarla dikey doğrusal hareket sağlamak için kullanılır ve sabit hizalama tasarımıyla kir girişini engelleyen contalara sahiptir. Bu ailede 15 varyant bulunur. İç Çap ekseninde 10 farklı seçenek mevcuttur. Fiyat, seçilen kombinasyona göre ₺5.802 – ₺133.610 aralığında değişir.
Toplam Uzunluk
İç Çap
Dış Çap
Toplam Yükseklik
Dinamik Yük Kapasitesi
Toplam Genişlik
₺5.802 Adet
MZ-412721
Paket

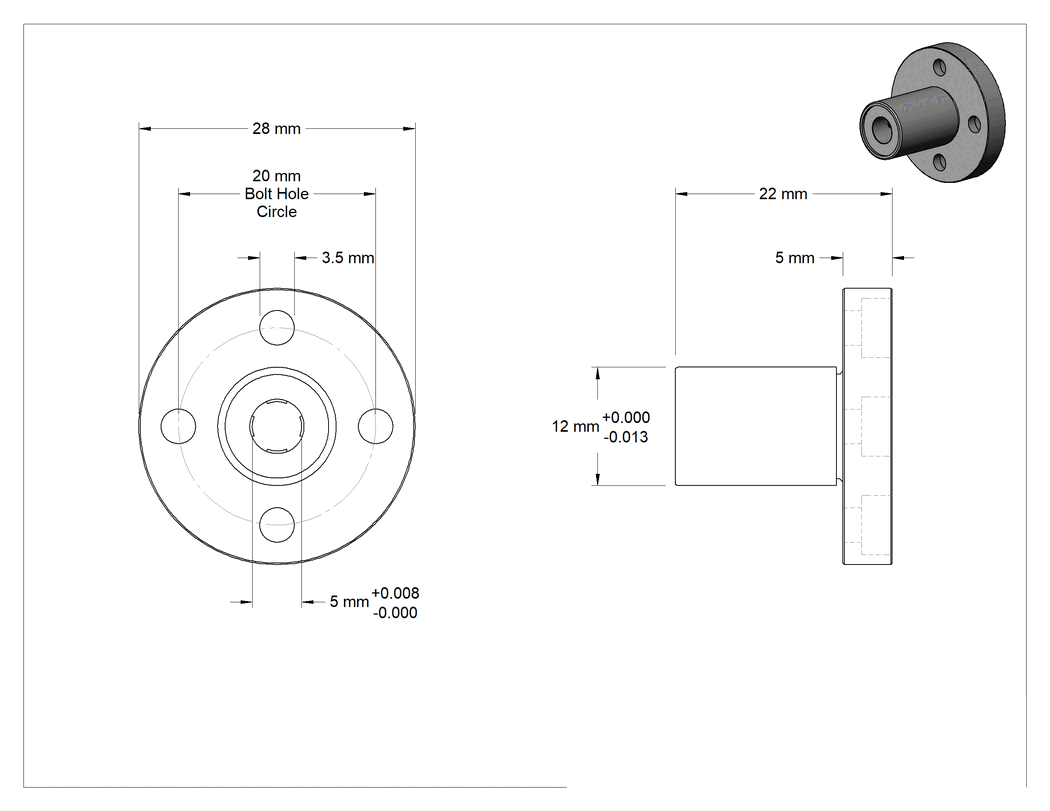

Özellikler
| Hizalama Stili | Sabit |
| Malzeme | |
| Yatak | Çelik |
| Gövde | Çelik |
| Bilye | Çelik |
| Flanş Şekli | Yuvarlak |
| Mil Çapı İçin | 5 mm |
| Toplam | |
| Uzunluk | 22 mm |
| Genişlik | 28 mm |
| Yükseklik | 28 mm |
| Flanş | |
| Kalınlık | 5 mm |
| Dış Çap | 28 mm |
| Cıvata Çemberi Çapı | 20 mm |
| Dış Çap | 12 mm |
| Dış Çap Toleransı | -0.013 mm ila 0 mm |
| Yük Kapasitesi | |
| Dinamik | 46 lb.20.9 kg |
| Statik | 55 lb.24.9 kg |
| Sıcaklık Aralığı | -20°C ila 80°C |
| Mil Malzemesi İçin | Paslanmaz Çelik, Çelik |
| Montaj Delikleri | |
| Adet | 4 |
| Çap | 3.5 mm |
| Rulman Tipi | Bilye |
| Minimum Mil Sertliği için | |
| Çelik | Rockwell C56 |
| Paslanmaz Çelik | Rockwell C56 |
| Mil Tipi için | Yuvarlak |
| Gövde Tipi | Flanş Montajı |
| İç Çap | 5.000 mm |
| İç Çap Toleransı | 0 mm ila 0.008 mm |
| Değiştirilebilir Ek Yatak | Hayır |
| Doğrusal Rulman Bileşeni | Yuva İçinde Rulman |
| Yağlama | Gerekli |
| Uç Contalı | Evet |
| Menşe Ülke | Japonya |
Açıklama
Flanşlı gövdesi sayesinde bu rulmanlar, dikey doğrusal hareket uygulamaları için ideal bir çözüm sunar. Tüm modeller yuvarlak uçlu şaftlarla kullanılmak üzere tasarlanmıştır ve şaft hizasızlığının olası olmadığı uygulamalar için sabit hizalama tasarımına sahiptir. Uç contaları, yağlayıcıyı içeride tutarken kirin girmesini engeller.
