Flanşlı Lineer Bilyalı Rulmanlar

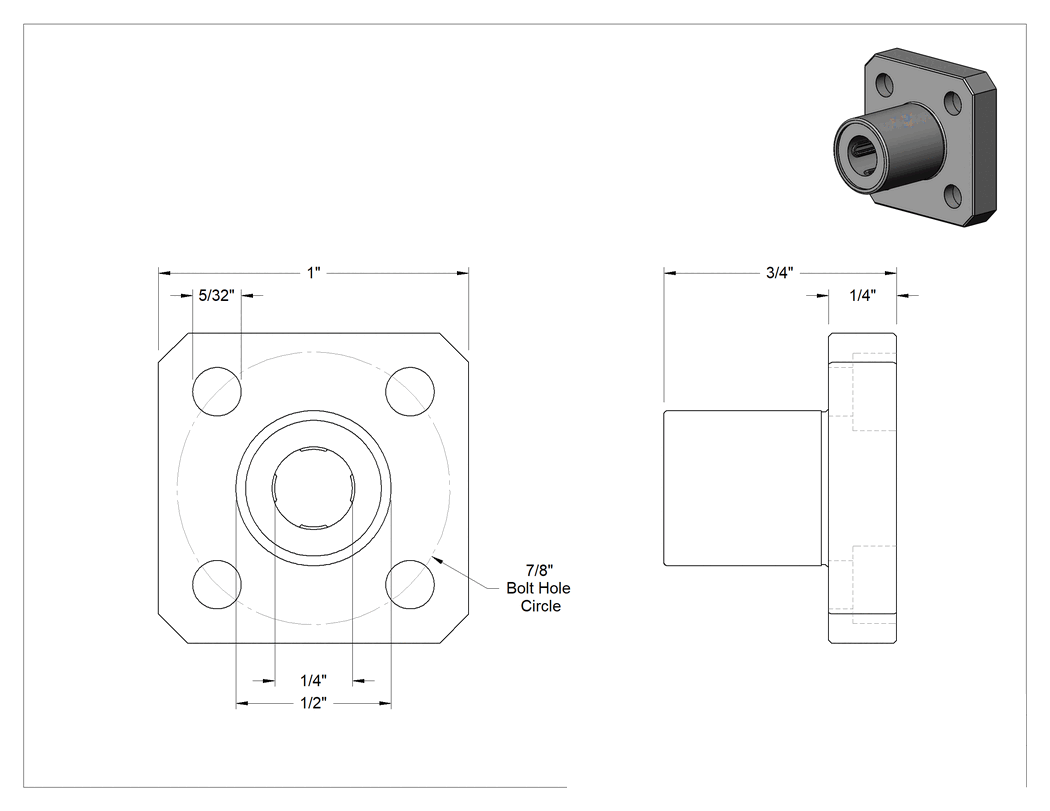

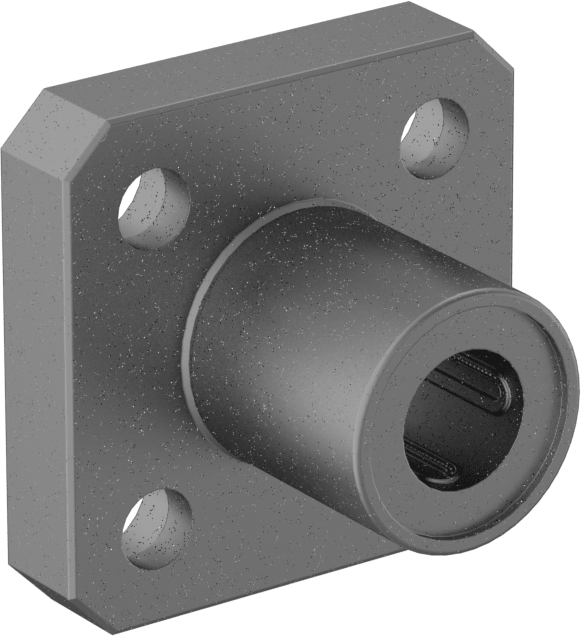

Flanş Montajlı Bilyalı Lineer Rulman, Kare Flanşlı Muhafaza
3 varyant (Toplam Uzunluk, İç Çap); ₺6.238 – ₺36.308
Flanş Montajlı Bilyalı Lineer Rulman, Kare Flanşlı Muhafaza, yuvarlak uçlu şaftlarla dikey doğrusal hareket sağlamak ve kir girişini engellemek için kullanılır. İç Çap seçeneklerine göre 3 varyant sunulan bu seri, farklı toplam uzunluk değerlerine sahiptir. Fiyat, seçilen kombinasyona göre ₺6.238 – ₺36.308 aralığında değişir.
Toplam Uzunluk
İç Çap
Dış Çap
Toplam Yükseklik
Dinamik Yük Kapasitesi
Toplam Genişlik
₺6.238 Adet
MZ-412760
Paket
Özellikler
| Hizalama Stili | Sabit |
| Malzeme | |
| Yatak | Çelik |
| Gövde | Çelik |
| Bilye | Çelik |
| Flanş Şekli | Kare |
| Mil Çapı İçin | 1/4"6.35 mm |
| Toplam | |
| Uzunluk | 3/4"19.0 mm |
| Genişlik | 1"25.4 mm |
| Yükseklik | 1"25.4 mm |
| Flanş Kalınlığı | 1/4"6.35 mm |
| Cıvata Çemberi Çapı | 7/8"22.2 mm |
| Dış Çap | 1/2"12.7 mm |
| Dış Çap Toleransı | -0.0005" ila 0"0.01 mm / 0.00 mm |
| Yük Kapasitesi | |
| Dinamik | 45 lb.20.4 kg |
| Statik | 60 lb.27.2 kg |
| Sıcaklık Aralığı | -20°C ila 80°C |
| Mil Malzemesi İçin | Paslanmaz Çelik, Çelik |
| Montaj Delikleri | |
| Adet | 4 |
| Çap | 5/32"3.97 mm |
| Rulman Tipi | Bilye |
| Minimum Mil Sertliği için | |
| Çelik | Rockwell C56 |
| Paslanmaz Çelik | Rockwell C56 |
| Mil Tipi için | Yuvarlak |
| Gövde Tipi | Flanş Montajı |
| İç Çap | 0.250"6.35 mm |
| İç Çap Toleransı | -0.0004" ila 0"0.01 mm / 0.00 mm |
| Değiştirilebilir Ek Yatak | Hayır |
| Doğrusal Rulman Bileşeni | Yuva İçinde Rulman |
| Yağlama | Gerekli |
| Uç Contalı | Evet |
| Menşe Ülke | Japonya |
Açıklama
Flanşlı gövdesi sayesinde bu rulmanlar, dikey doğrusal hareket uygulamaları için ideal bir çözüm sunar. Tüm modeller yuvarlak uçlu şaftlarla kullanılmak üzere tasarlanmıştır ve şaft hizasızlığının olası olmadığı uygulamalar için sabit hizalama tasarımına sahiptir. Uç contaları, yağlayıcıyı içeride tutarken kirin girmesini engeller.
