Flanşlı Lineer Bilyalı Rulmanlar

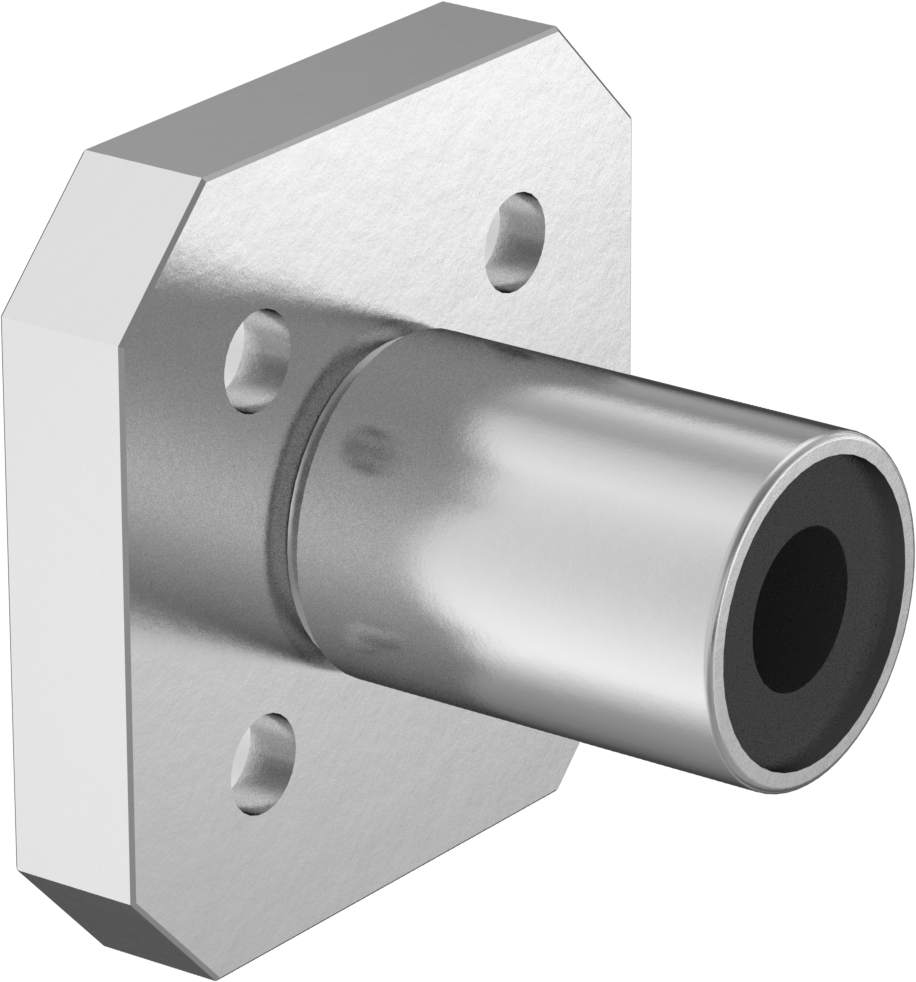

Flanş Montajlı Bilyalı Lineer Rulman, Kare Flanş
15 varyant (Toplam Uzunluk, İç Çap); ₺6.282 – ₺64.100
Flanş Montajlı Bilyalı Lineer Rulman, yuvarlak uçlu şaftlarla dikey doğrusal hareket sağlamak ve kir girişini engellemek için kullanılır. Bu ailede 15 varyant bulunur. Toplam Uzunluk ekseninde 13 farklı seçenek sunulur. Fiyat, seçilen kombinasyona göre ₺6.282 – ₺64.100 aralığında değişir.

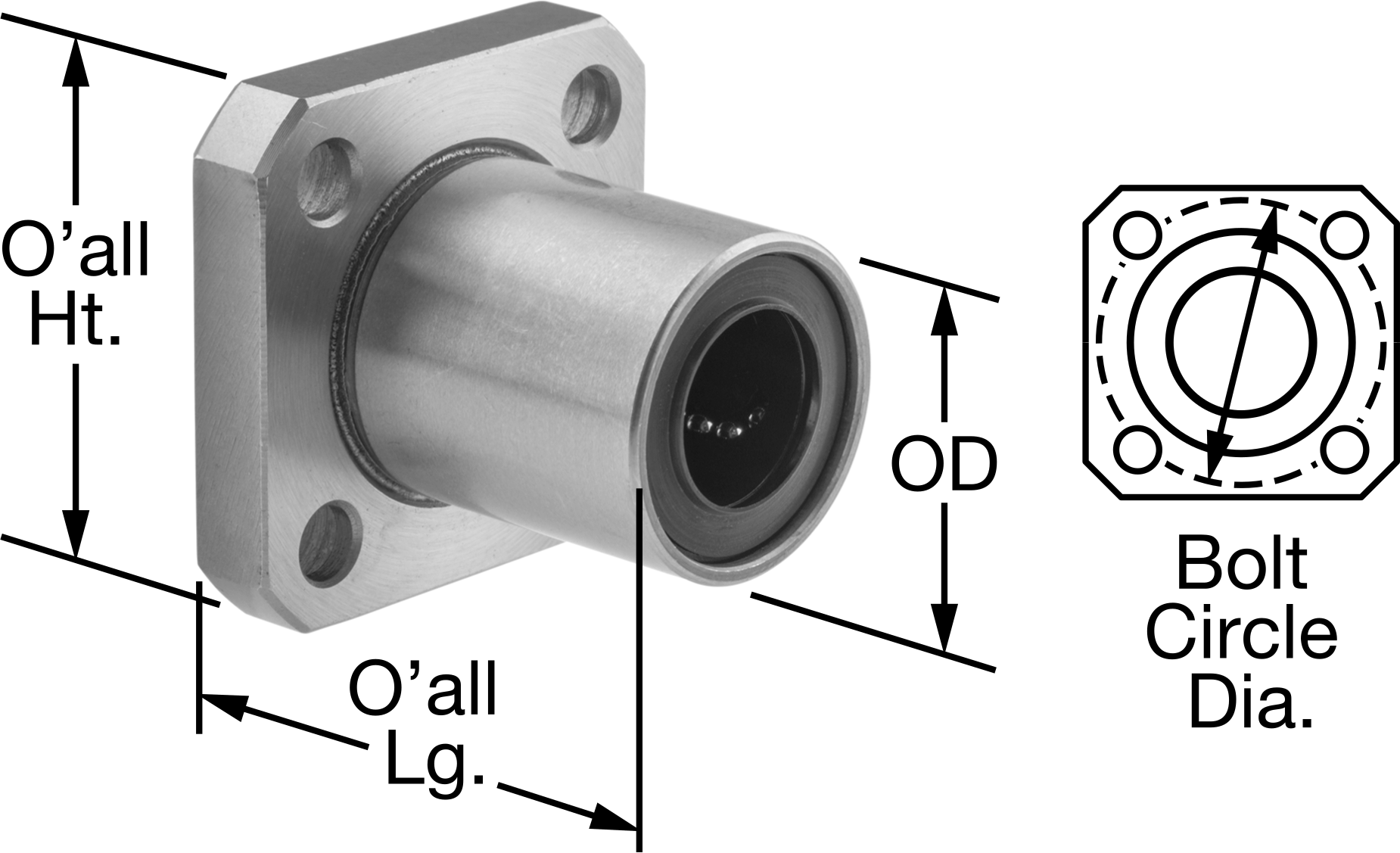

Toplam Uzunluk
İç Çap
Dış Çap
Toplam Yükseklik
Toplam Genişlik
₺6.282 Adet
MZ-412736
Paket

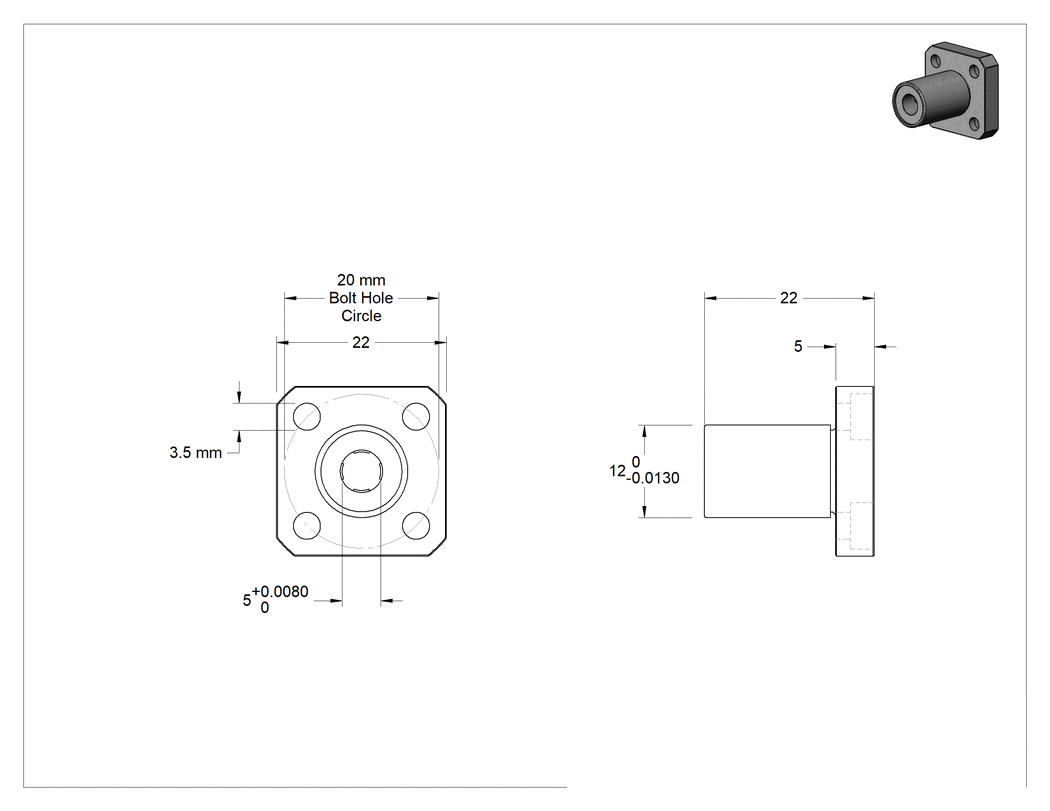

Özellikler
| Hizalama Stili | Sabit |
| Malzeme | |
| Yatak | Çelik |
| Gövde | Çelik |
| Bilye | Çelik |
| Flanş Şekli | Kare |
| Mil Çapı İçin | 5 mm |
| Toplam | |
| Uzunluk | 22 mm |
| Genişlik | 22 mm |
| Yükseklik | 22 mm |
| Flanş Kalınlığı | 5 mm |
| Cıvata Çemberi Çapı | 20 mm |
| Dış Çap | 12 mm |
| Dış Çap Toleransı | -0.013 mm ila 0 mm |
| Yük Kapasitesi | |
| Dinamik | 46 lb.20.9 kg |
| Statik | 55 lb.24.9 kg |
| Sıcaklık Aralığı | -20°C ila 80°C |
| Mil Malzemesi İçin | Paslanmaz Çelik, Çelik |
| Montaj Delikleri | |
| Adet | 4 |
| Çap | 3.5 mm |
| Rulman Tipi | Bilye |
| Minimum Mil Sertliği için | |
| Çelik | Rockwell C56 |
| Paslanmaz Çelik | Rockwell C56 |
| Mil Tipi için | Yuvarlak |
| Gövde Tipi | Flanş Montajı |
| İç Çap | 5.000 mm |
| İç Çap Toleransı | 0 mm ila 0.008 mm |
| Değiştirilebilir Ek Yatak | Hayır |
| Doğrusal Rulman Bileşeni | Yuva İçinde Rulman |
| Yağlama | Gerekli |
| Uç Contalı | Evet |
| Menşe Ülke | Japonya |
Açıklama
Flanşlı gövdesi sayesinde bu rulmanlar, dikey doğrusal hareket uygulamaları için ideal bir çözüm sunar. Tüm modeller yuvarlak uçlu şaftlarla kullanılmak üzere tasarlanmıştır ve şaft hizasızlığının olası olmadığı uygulamalar için sabit hizalama tasarımına sahiptir. Uç contaları, yağlayıcıyı içeride tutarken kirin girmesini engeller.
