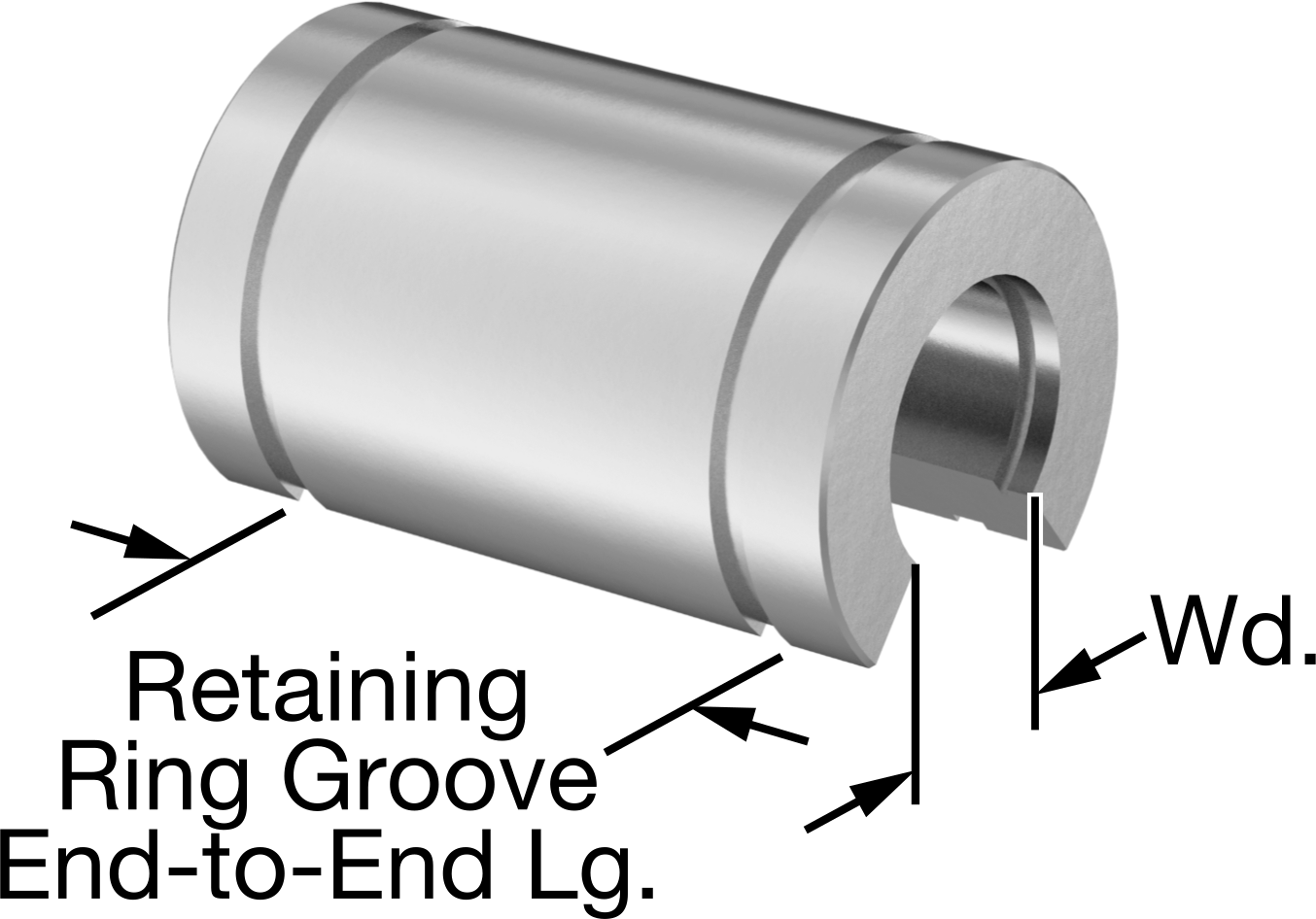

Destek Rayı Mili için Lineer Bilyalı Rulmanlar
29 varyant (Dış Çap, İç Çap); ₺7.040 – ₺48.450
Destek Rayı Mili için Lineer Bilyalı Rulmanlar, maksimum rijitlik gerektiren uygulamalarda destek rayı şaftına monte edilerek doğrusal hareket sağlar ve uç contaları sayesinde yağlayıcıyı içeride tutup kiri dışarıda bırakır. Bu ailede Hizalama Stili ekseninde sabit ve kendinden hizalamalı seçeneklerle 29 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺7.040 – ₺48.450 aralığında değişir.
Özellikler
| Hizalama Stili | Sabit |
| Malzeme | |
| Yatak | 440C Paslanmaz Çelik |
| Bilye | Paslanmaz Çelik |

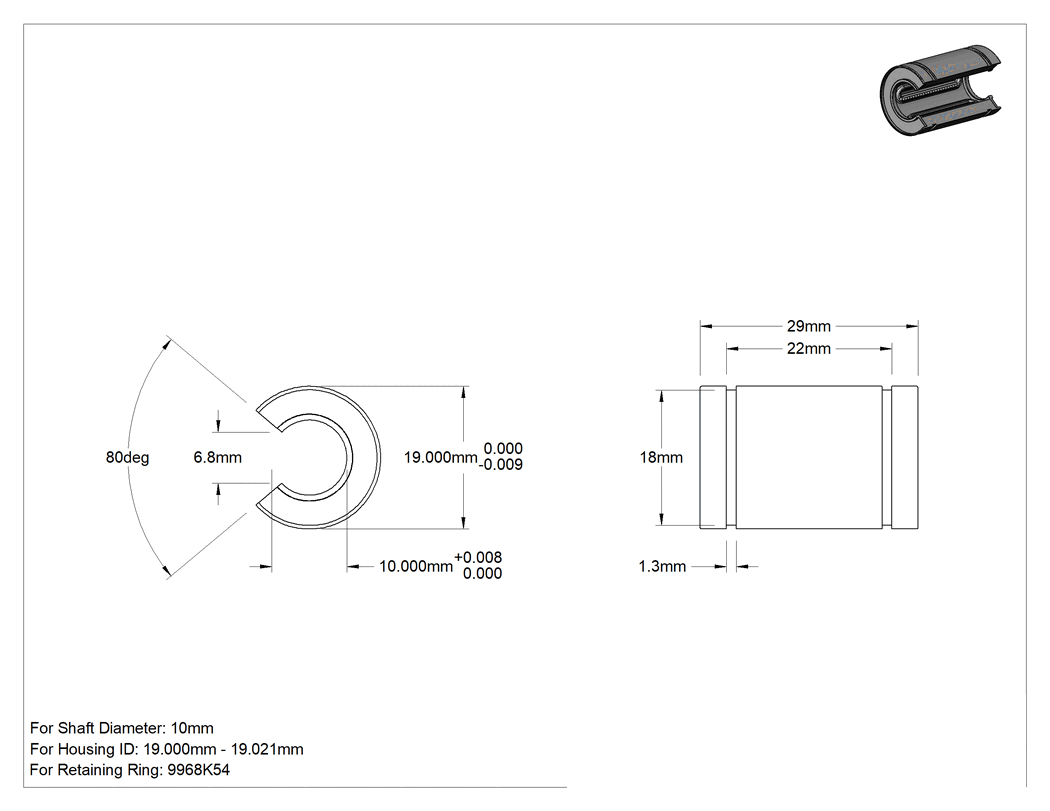

| Mil Çapı İçin | 10 mm |
| Toplam Uzunluk | 29 mm |
| Dış Çap | 19 mm |
| Dış Çap Toleransı | -0.009 mm ila 0 mm |
| Genişlik | 6.8 mm |
| Gövde İç Çapı İçin | 19.000 mm ila 19.021 mm |
| Tespit halkası yuvalı | Evet |
| Segman Yivinin Uçtan Uca Uzunluğu | 22 mm |
| Uç Contalı | Evet |
| Yük Kapasitesi | |
| Dinamik | 80 lb.36.3 kg |
| Statik | 120 lb.54.4 kg |
| Sıcaklık | |
| Minimum | -20°C |
| Maksimum | 80°C |
| Mil Malzemesi İçin | Paslanmaz Çelik, Çelik |
| Rulman Tipi | Bilye |
| Minimum Mil Sertliği için | |
| Çelik | Rockwell C52 |
| Paslanmaz Çelik | Rockwell C52 |
| Mil Tipi için | Destek Raylı Yuvarlak |
| İç Çap | 10.000 mm |
| İç Çap Toleransı | 0 mm ila 0.008 mm |
| Doğrusal Rulman Bileşeni | Yatak |
| Yağlama | Gerekli |
| Menşe Ülke | Japonya |
| İlgili Ürün | Segmanlar |
Açıklama
Maksimum rijitlik gerektiren uygulamalar için bu rulmanları bir destek rayı şaftına monte edin. Hepsinde yağlayıcıyı içeride tutmak ve kirin girmesini önlemek için uç contaları bulunur. Montaj için rulmanları bir yuvaya (dahil değildir) kaydırın. Tespit halkası yivleri olan rulmanlar için, iki tespit halkası (ayrı satılır) ile sabitleyin.
Sabit Hizalama—Sabit hizalamalı rulmanlar, milin hizasızlığının olası olmadığı yerlerde kullanılır.
Paslanmaz Çelik Bilyalı Rulmanlar—Paslanmaz çelik bilyalı rulmanlar, çelik bilyalı rulmanlara göre korozyona daha dayanıklıdır.
