Ayarlanabilir Montajlı Bilyalı Doğrusal Rulman

Ayarlanabilir Montajlı Bilyalı Doğrusal Rulman, yuvarlak uçlu millerle kullanılarak mil hizalama hatalarını telafi eden ve ön yük ayarı yapılabilen bir yataklama elemanıdır. Bu ailede toplam 7 varyant bulunur. İç Çap seçenekleri 0.500" ile 2.000" arasında değişir. Fiyat, seçilen kombinasyona göre ₺14.844 – ₺74.684 aralığında değişir.

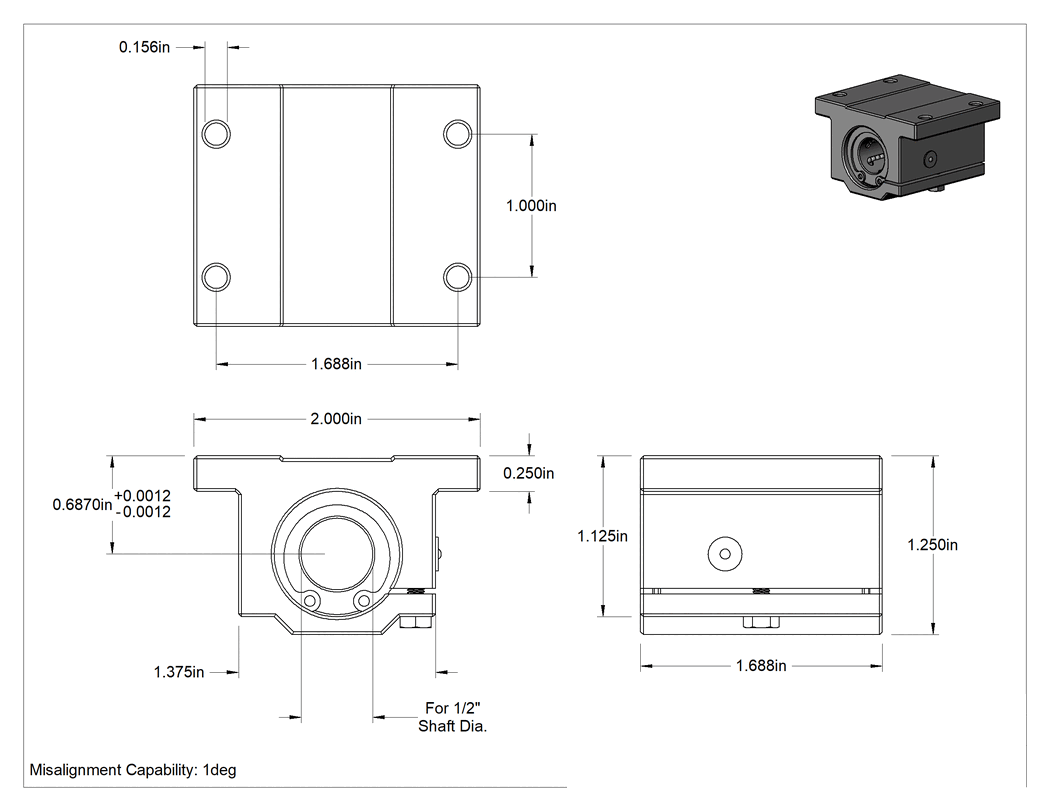

Teknik Çizim

Teknik Çizim

Gövde Malzemesi

6063 Aluminum, AluminumCast Iron, Iron

Toplam Uzunluk

54 mm1 11⁄16"2 1⁄16"2 13⁄16"3 5⁄8"4"5"

Dinamik Yük Kapasitesi

1,130 lb.1,230 lb.1,480 lb.2,430 lb.230 lb.470 lb.850 lb.

Yatak Malzemesi

Acetal, PlasticÇelik

Toplam Yükseklik

60 mm1 1⁄4"1 3⁄4"2 3⁄16"2 13⁄16"3 1⁄4"4 1⁄16"

İç Çap

25.000 mm0.500"0.750"1.000"1.250"1.500"2.000"

Montaj Delikleri Merkezden Merkeze Uzunluğu

40 mm1"1 1⁄4"1 3⁄4"2"2 1⁄2"3 1⁄4"

Merkez yüksekliği

30 mm11⁄16"1 3⁄16"1 1⁄2"1 3⁄4"1 15⁄16"2 1⁄8"

₺14.844 Adet

MZ-421496

Paket

Siparişe Ekle

Özellikler

Hizalama Stili	Kendinden Hizalamalı
Hizalama Hatası Dayanımı	1°
Malzeme
Yatak	Asetal
Gövde	6063 Alüminyum
Bilye	Çelik
Mil Çapı İçin	1/2"12.7 mm
Toplam
Uzunluk	1 11/16"42.9 mm
Genişlik	2"50.8 mm
Yükseklik	1 1/4"31.8 mm
Merkez yüksekliği	11/16"17.5 mm
Merkez yüksekliği toleransı	-0.001" ila 0.001"0.03 mm / 0.03 mm
Uç Contalı	Evet
Yük Kapasitesi
Dinamik	230 lb.104 kg
Statik	Derecelendirilmemiştir
Maksimum Sıcaklık	80°C
Mil Malzemesi İçin	Paslanmaz Çelik, Çelik
Montaj Delikleri
Adet	4
Çap	5/32"3.97 mm
Merkezden Merkeze Uzunluk	1"25.4 mm
Merkezden Merkeze Genişlik	1 11/16"42.9 mm
Taban Kalınlığı	1/4"6.35 mm
Rulman Tipi	Bilye
Minimum Mil Sertliği için
Çelik	Rockwell C60
Paslanmaz Çelik	Rockwell C58
Mil Tipi için	Yuvarlak
Gövde Tipi	Taban Montajı
İç Çap	0.500"12.7 mm
Değiştirilebilir Ek Yatak	Evet
Doğrusal Rulman Bileşeni	Yuva İçinde Rulman
Yağlama	Gerekli
Ön Yük Ayar Mekanizması	Vida
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

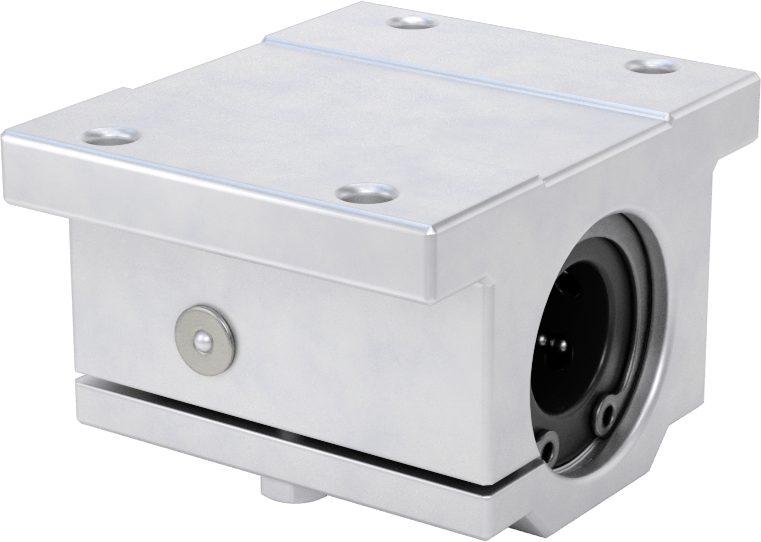

Yatağın milinize olan sıkılığını (ön yük olarak da bilinir) sıkılaştırmak veya gevşetmek için muhafazadaki ayar vidasını kullanın. Bunlar, yuvarlak uçlu destekli millerle kullanım içindir ve milin yanlış hizalamasını telafi etmek için kendinden hizalamalıdır. Uç contaları, yağlayıcıyı içeride tutar ve kiri dışarıda tutar.
