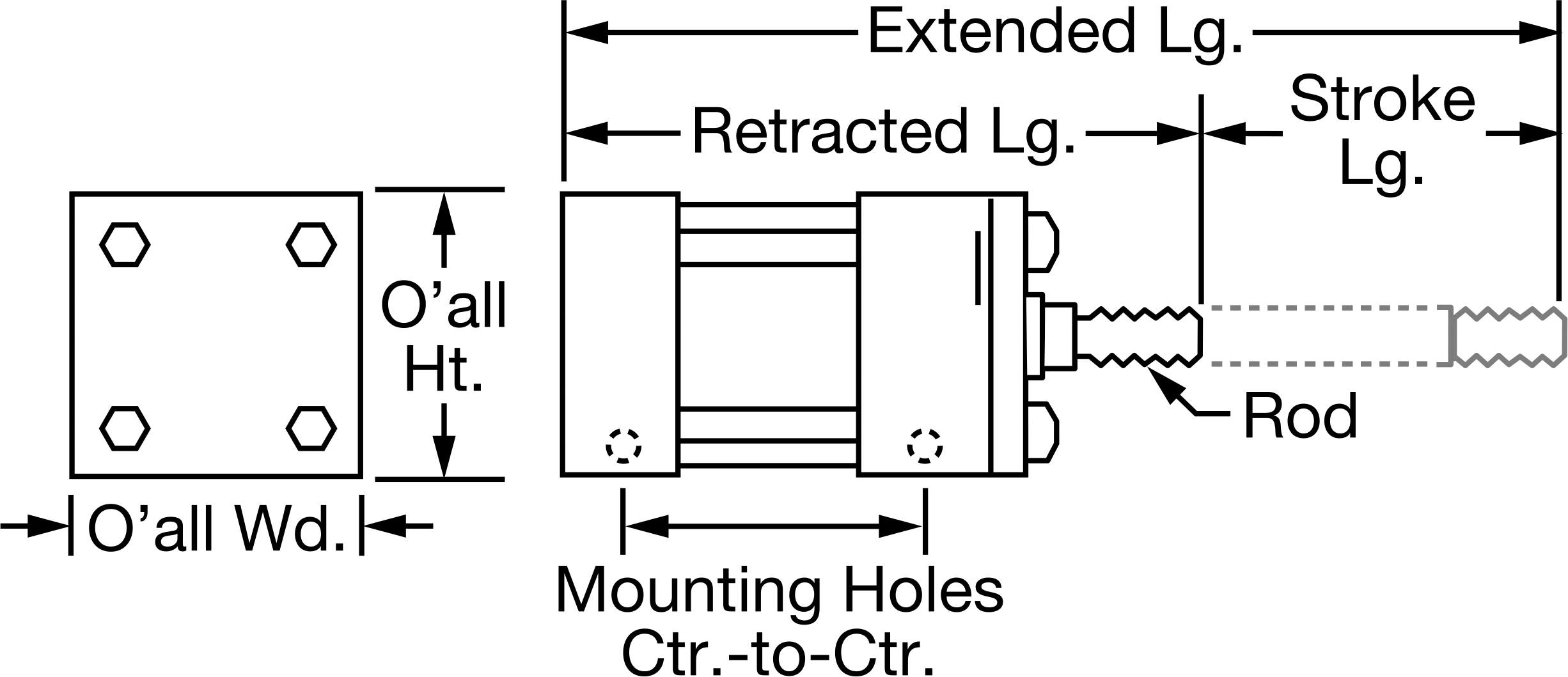

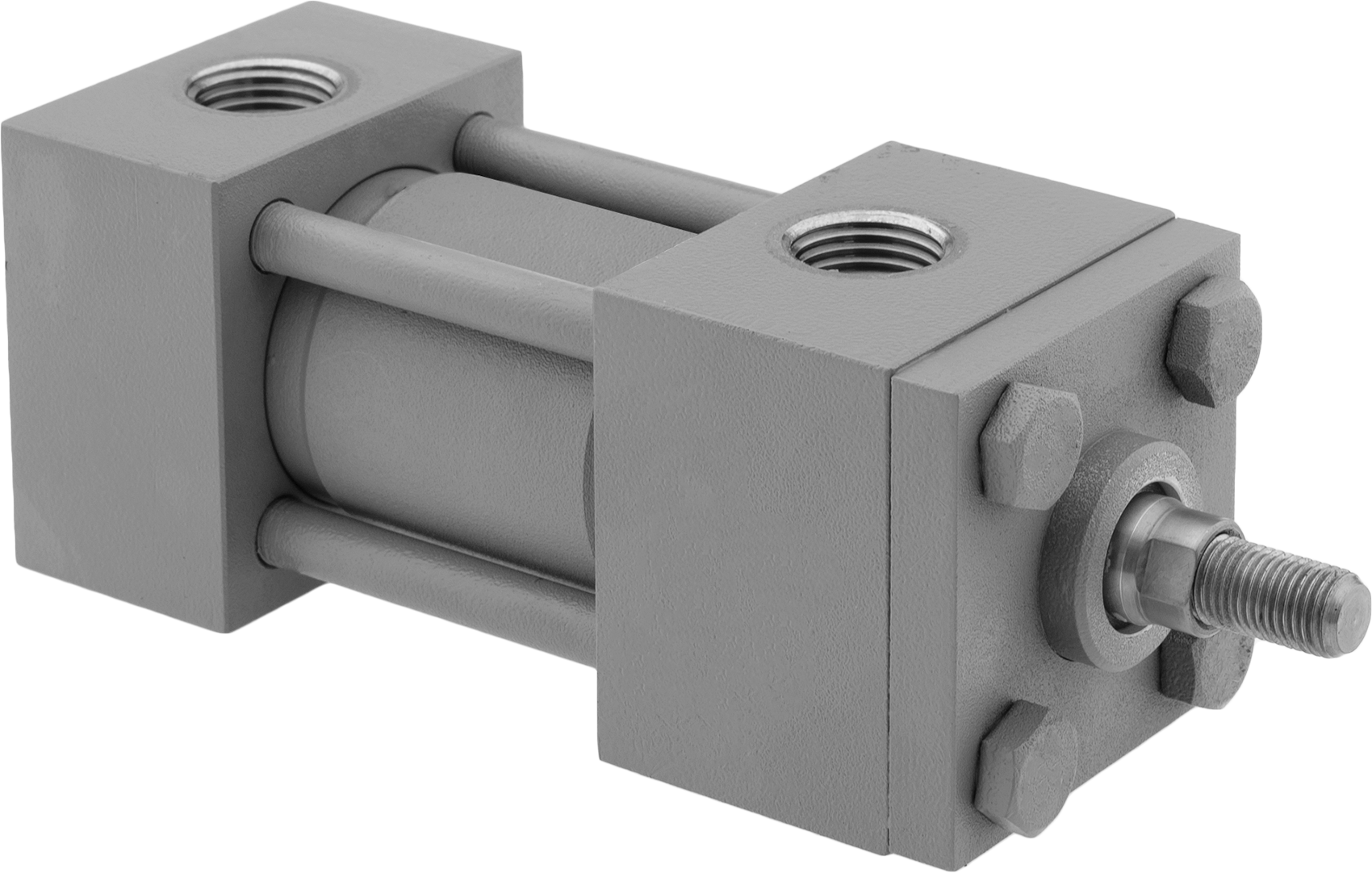

Hidrolik Silindir, NFPA MS 4 Montaj Şeması

8 varyant (Strok Uzunluğu, Uzatılmış Uzunluk); ₺144.738 – ₺161.916

Hidrolik Silindir, NFPA MS 4 Montaj Şeması, endüstri standartlarına uygun montaj ayak izi ve iki bağlantı noktasıyla kompakt bir yapı sunar. Bu sayfada Strok Uzunluğu ve Çubuk Çapı gibi eksenlerle toplam 8 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺144.738 – ₺161.916 aralığında değişir.

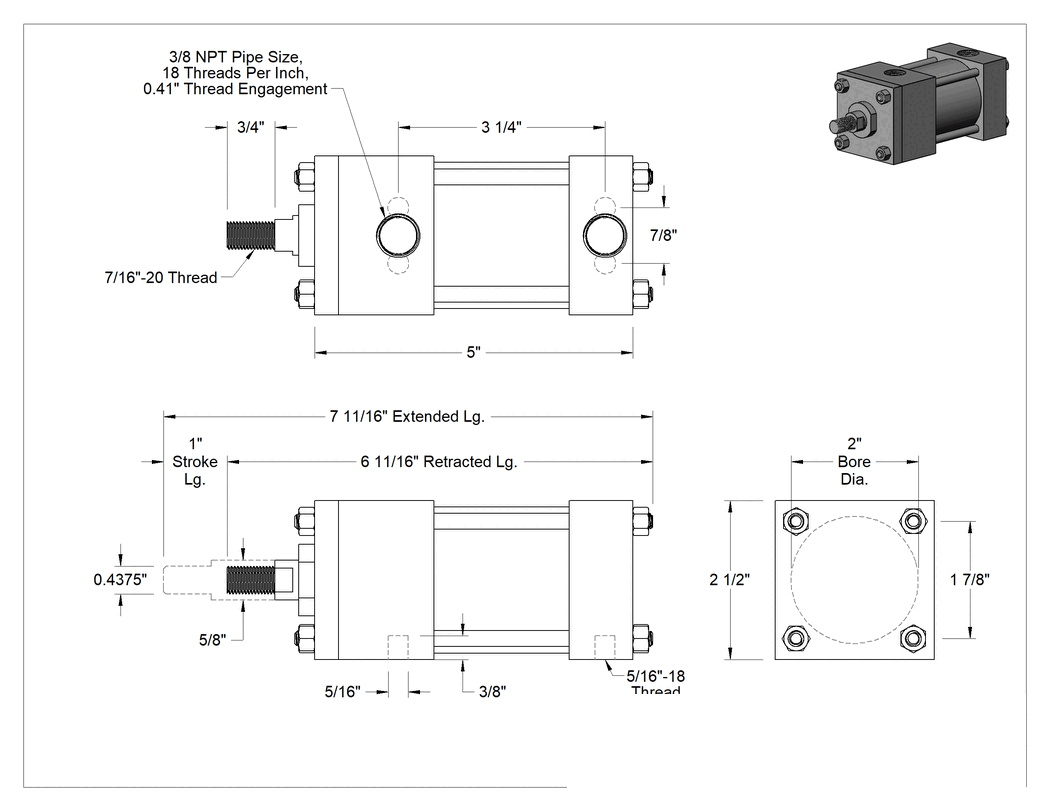

Teknik Çizim

Özellikler

Hidrolik Silindir Montaj Şeması	NFPA Hafif Hizmet MS 4
Delik Çapı	2"50.8 mm
Strok Uzunluğu	1"25.4 mm
Gövde Uzunluğu	5"12.70 cm
Maksimum İtme Kuvveti	3,760 lbf
Maksimum Çekme Kuvveti	3,390 lbf
Geri çekilmiş uzunluk	6 11/16"16.99 cm
Uzatılmış Uzunluk	7 11/16"19.53 cm
Çubuk
Diş Boyutu	7/16"-2011.1 mm
Çap	5/8"15.9 mm
Toplam
Genişlik	2 1/2"63.5 mm
Yükseklik	2 1/2"63.5 mm
Montaj Deliği
Merkezden Merkeze	3 1/4"82.5 mm
Diş Boyutu	5/16"-187.94 mm
Adet	4
Giriş/Çıkış Bağlantısı
Boru Çapı	3/89.52 mm
Diş Tipi	NPT
Cins	Dişi
Dash Boyutu	06
Gövde Malzemesi	Pirinç
Maksimum Basınç	1,200 psi83 bar
Silindir Yastık Tipi	Yok
Çalıştırma	Hidrolik Sıvısı
Çalıştırma Türü	Çift Etkili
Bağlantı Portu	Giriş/Çıkış
Uç Kapağı Malzemesi	Çelik
Birlikte Kullanım	Hidrolik Sıvısı
Hidrolik Silindir Gövde Tipi	Bağlantı Çubuğu
Bağlantı noktası merkez mesafesi	3 1/4"82.5 mm
Geri Dönüş Tetiklemesi	Hidrolik Sıvısı
Çubuk Malzemesi	Krom Kaplı Çelik
Çubuk Diş Uzunluğu	3/4"19.0 mm
Sensör Hazır	Sensör Hazır Değil
Ölçü Birimleri	İnç
Sıcaklık	-18°C ila 74°C
Toplam Bağlantı Noktası Sayısı	2
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

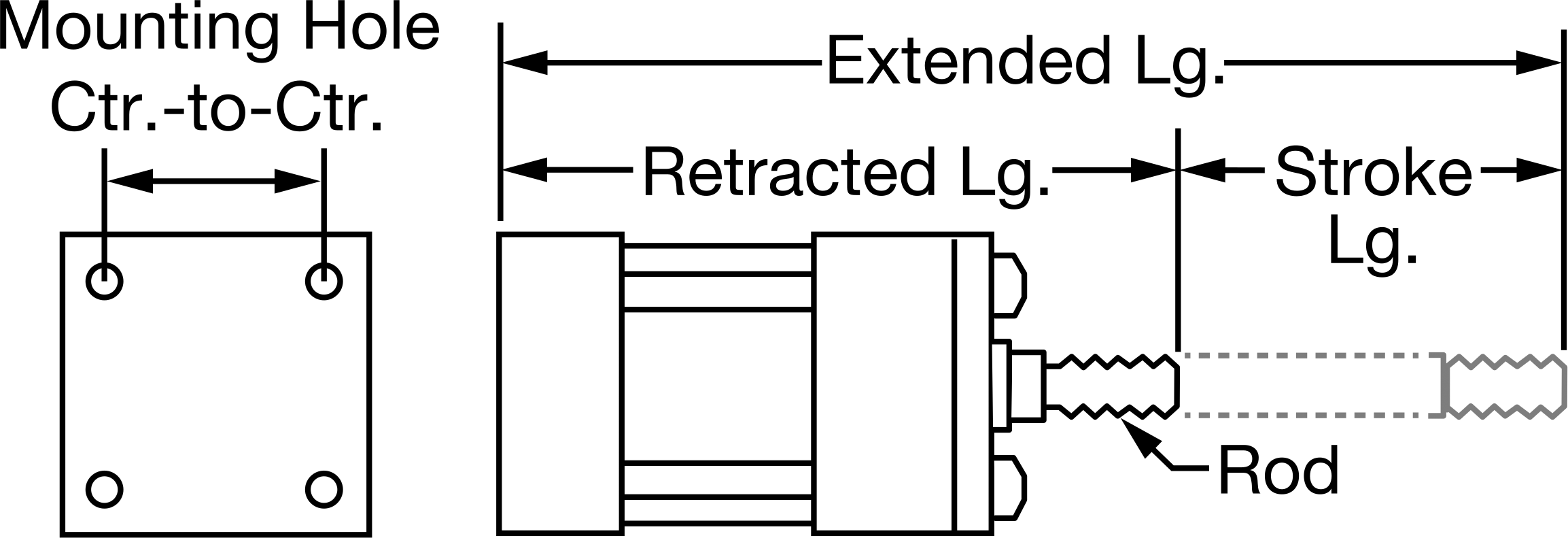

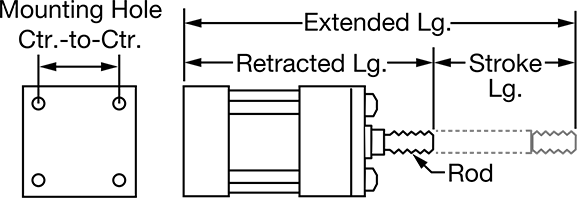

Kolay değiştirilebilirlik için, bu silindirlerin montaj ayak izi NFPA ve JIC (Joint Industrial Congress) endüstri standartlarına uygundur. Hepsinde iki hidrolik bağlantı noktası bulunur: biri piston çubuğunu uzatmak, diğeri geri çekmek içindir.

Yastıksız — Yastıksız silindirler kompakt boyuttadır.
