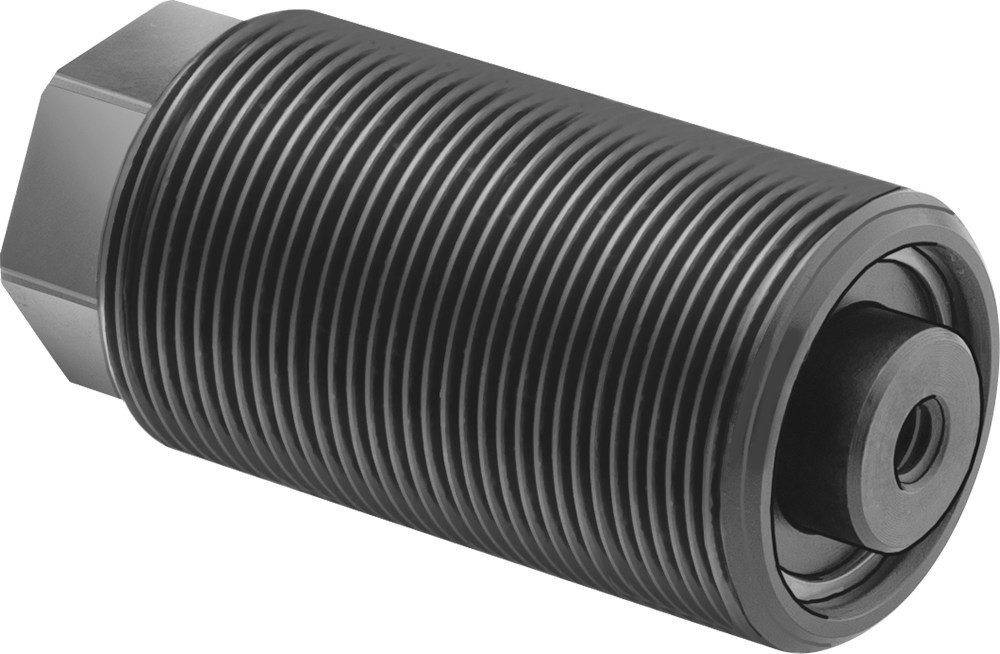

Dişli Gövdeli Hidrolik Silindir

Dişli Gövdeli Hidrolik Silindir, iş parçası tutma uygulamalarında sisteme vidalanarak hidrolik basınçla pistonu uzatan ve yay yardımıyla geri çeken bir bileşendir. Bu seri Strok Uzunluğu ekseninde farklı seçenekler sunar; toplam 4 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺54.020 – ₺97.506 aralığında değişir.

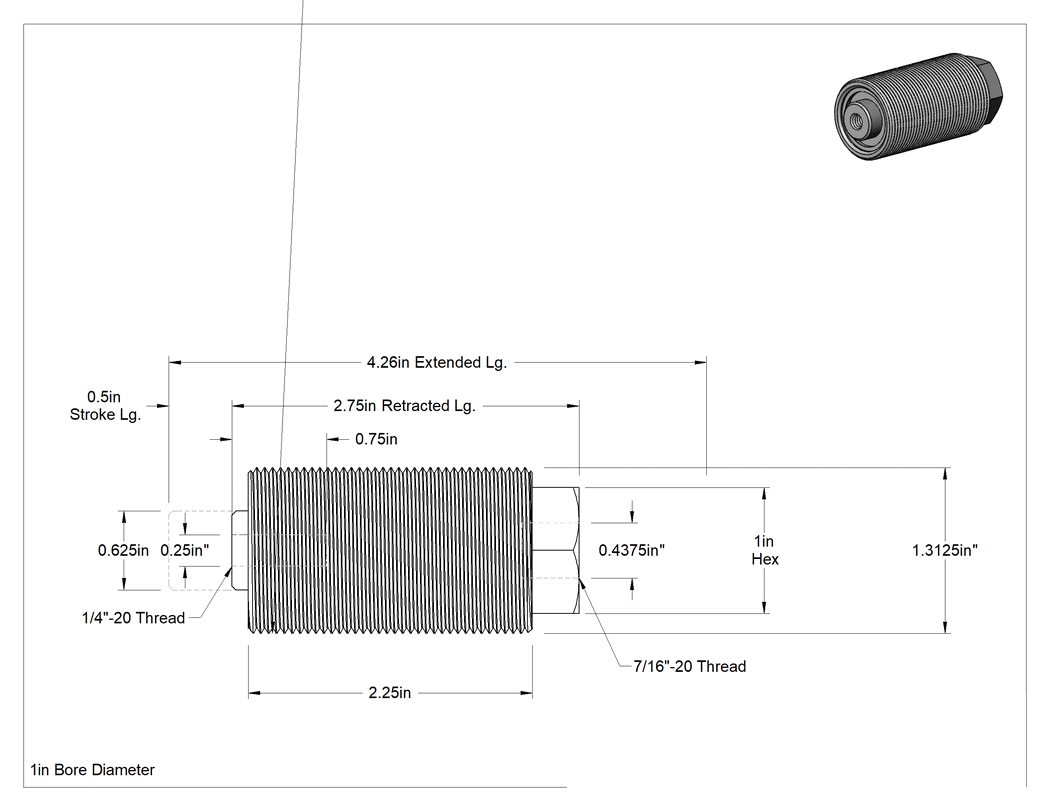

Teknik Çizim

Teknik Çizim

Strok Uzunluğu

1⁄2"1"

Delik Çapı

1"1 1⁄2"

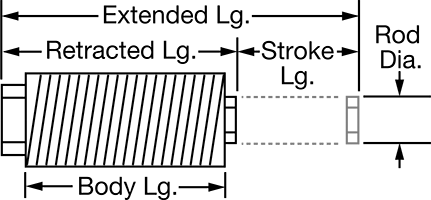

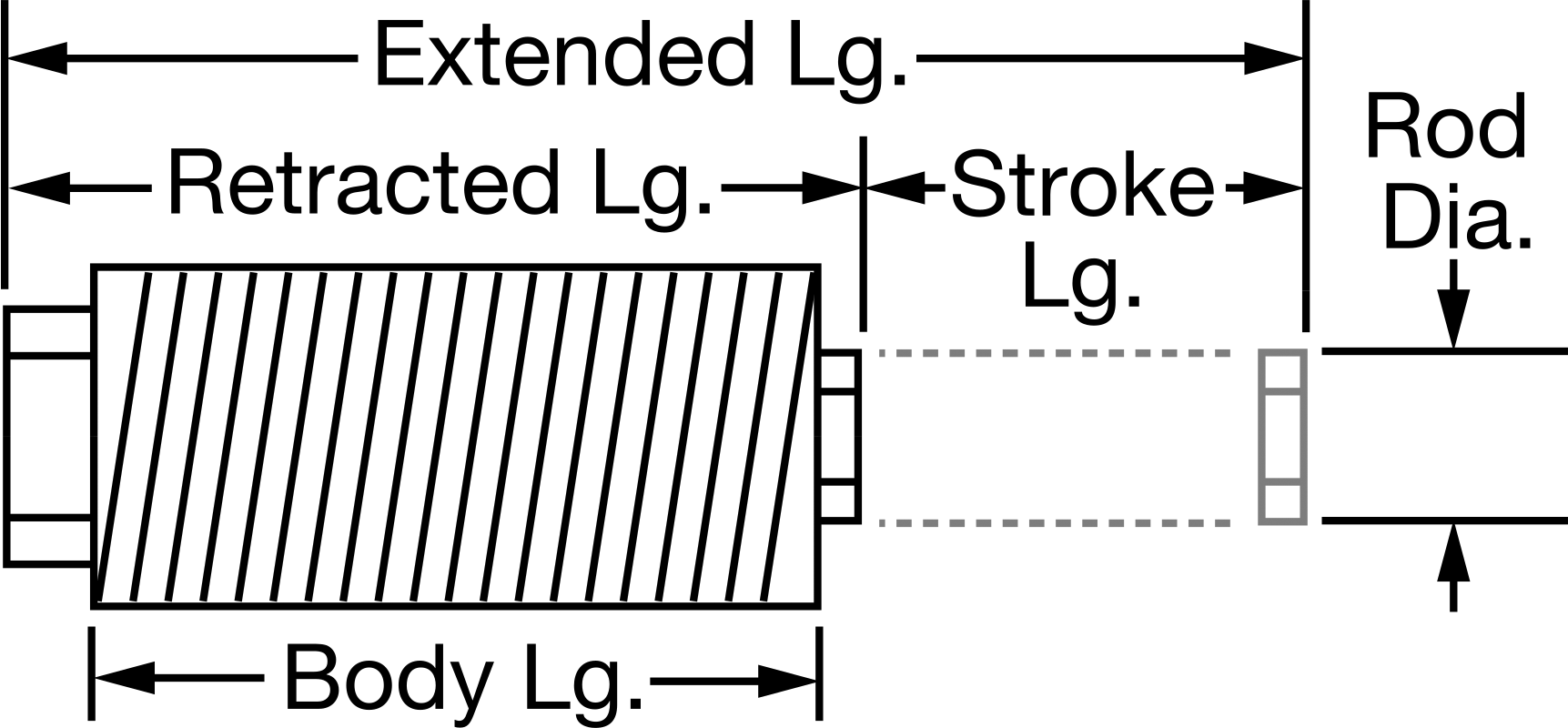

Gövde Uzunluğu

2 1⁄4"2 5⁄8"3 1⁄4"4 1⁄4"

Maksimum İtme Kuvveti

3,920 lbf8,830 lbf

Geri çekilmiş uzunluk

2 3⁄4"3 1⁄8"3 3⁄4"4 3⁄4"

Uzatılmış Uzunluk

3 1⁄4"3 5⁄8"4 3⁄4"5 3⁄4"

Çubuk Diş Boyutu

1⁄4"-205⁄16"-18

Çubuk Çapı

5⁄8"1"

₺54.020 Paket

MZ-403488

Paket

Siparişe Ekle

Özellikler

Delik Çapı	1"25.4 mm
Strok Uzunluğu	1/2"12.7 mm
Gövde
Diş Boyutu	1 5/16"-1633.3 mm
Uzunluk	2 1/4"57.1 mm
Maksimum İtme Kuvveti	3,920 lbf
Geri çekilmiş uzunluk	2 3/4"69.8 mm
Uzatılmış Uzunluk	3 1/4"82.5 mm
Çubuk
Diş Boyutu	1/4"-206.35 mm
Diş Derinliği	3/4"19.0 mm
Çap	5/8"15.9 mm
Toplam Çap	1 5/16"33.3 mm
Giriş/Çıkış Bağlantısı
Diş Tipi	UN/UNF (SAE Düz)
Diş Boyutu	7/16"-2011.1 mm
Cins	Dişi
Dash Boyutu	04
Gövde Malzemesi	Çelik
Maksimum Basınç	5,000 psi345 bar
Silindir Yastık Tipi	Yok
Çalıştırma	Hidrolik Sıvısı
Çalıştırma Türü	Tek Etkili
Bağlantı Portu	Giriş/Çıkış
Birlikte Kullanım	Hidrolik Sıvısı
Altıgen Genişlik	1"25.4 mm
Hidrolik Silindir Gövde Tipi	Dişli
Geri Dönüş Tetiklemesi	Yay
Sensör Hazır	Sensör Hazır Değil
Ölçü Birimleri	İnç
Sıcaklık	-40°C ila 71°C
Toplam Bağlantı Noktası Sayısı	1
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Küçük ama güçlü olan bu silindirler, iş parçası tutma uygulamaları için sisteme vidalanır. Hidrolik basınç piston çubuğunu uzatır ve iç yay ise geri çeker. UN/UNF (SAE Düz) dişli bağlantılar düz dişlere sahiptir ve O-ring Boss bağlantı parçaları olarak da bilinir.
