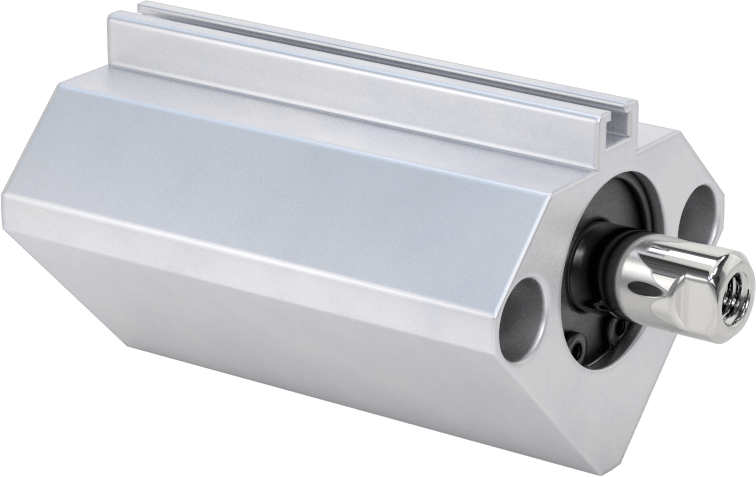

Çift Uçlu Kompakt Hidrolik Silindirler
19 varyant (Delik Çapı, Strok Uzunluğu); ₺21.508 – ₺73.518
Çift Uçlu Kompakt Hidrolik Silindirler, dar alanlarda yüksek kuvvetle aynı anda itme ve çekme işlemi gerçekleştiren küçük gövdeli sistemlerdir. Bu ailede 19 varyant bulunur. Delik Çapı ekseninde 5 farklı seçenek yer alır. Fiyat, seçilen kombinasyona göre ₺21.508 – ₺73.518 aralığında değişir.
Özellikler
| Delik Çapı | 3/4"19.0 mm |
| Strok Uzunluğu | 1/2"12.7 mm |
| Gövde Uzunluğu | 2 1/4"57.1 mm |
| Maksimum İtme Kuvveti | 180 lbf |
| Maksimum Çekme Kuvveti | 180 lbf |
| Çubuk | |
| Diş Boyutu | M6 × 1 mm |
| Çap | 3/8"9.52 mm |
| Toplam | |
| Genişlik | 1 7/16"36.5 mm |
| Uzunluk | 3 3/8"85.7 mm |
| Yükseklik | 1 7/16"36.5 mm |
| Montaj Deliği | |
| Merkezden Merkeze | 1 7/16"36.5 mm |
| Çap | 7/32"5.56 mm |
| Adet | 4 |
| Giriş/Çıkış Bağlantısı | |
| Boru Çapı | 1/83.17 mm |
| Diş Tipi | BSPT |
| Cins | Dişi |
| Gövde Malzemesi | Alüminyum |
| Maksimum Basınç | 500 psi34 bar |
| Silindir Yastık Tipi | Yok |
| Çalıştırma | Hidrolik Sıvısı |
| Çalıştırma Türü | Çift Etkili |
| Bağlantı Portu | Giriş/Çıkış |
| Birlikte Kullanım | Hidrolik Sıvısı |
| Hidrolik Silindir Gövde Tipi | Kompakt |
| Bağlantı noktası merkez mesafesi | 1 1/16"27.0 mm |
| Geri Dönüş Tetiklemesi | Hidrolik Sıvısı |
| Çubuk Diş Uzunluğu | 5/16"7.94 mm |
| Sensör Hazır | Sensör Hazır |
| Ölçü Birimleri | İnç |
| Sıcaklık | -9°C ila 79°C |
| Toplam Bağlantı Noktası Sayısı | 2 |
| Menşe Ülke | Japonya |
Açıklama
Bir ağır yükü iterken diğerini çekin. Bu hidrolik silindirlerin her iki ucundan geçen bir pistonu vardır; bu sayede bir uçtan uzadığında diğer uçtan geri çekilir. Küçük gövdeli olmaları sayesinde dar alanlara sığarlar, ancak standart boyutlu hidrolik silindirlerle benzer bir kuvvetle çalışırlar. Bu, büyük ölçüde iki hidrolik bağlantı noktasına borçludur: biri çubuğu uzatmak, diğeri ise geri çekmek için. Bu, hangi yönde hareket ederlerse etsinler, aynı miktarda güç sağladıkları anlamına gelir.
Piston manyetiktir, bu nedenle bu silindirleri sensörlerle (ayrı satılır) birlikte kullanarak röleleri ve kontrolörleri etkinleştirebilirsiniz. Piston bir sensörün önünden geçtiğinde sensör etkinleşir. Tetiklemek istediğiniz her eylem için bir tane olmak üzere birden fazla sensör kullanabilirsiniz.
