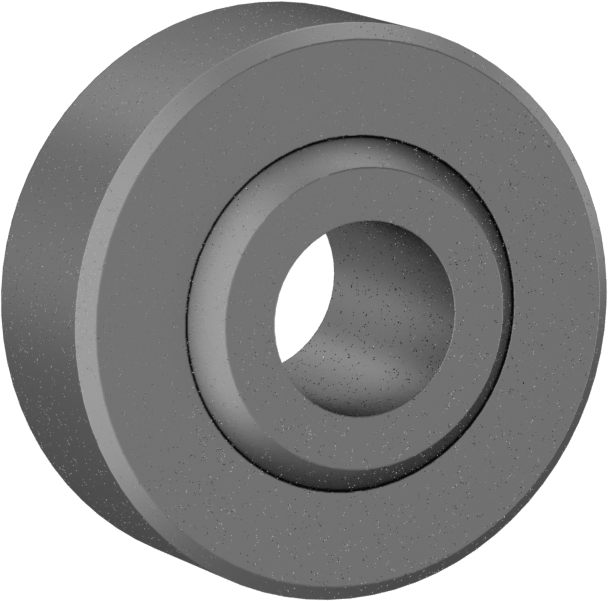

Döner Mafsal, Yağlamasız

Döner Mafsal, Yağlamasız, PTFE astarı sayesinde sürtünmeyi azaltarak açısal hizasızlıkları destekleyen bir rulman tipidir. Bu sayfada İç Çap ve Dış Çap seçeneklerine göre 16 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺2.524 – ₺26.264 aralığında değişir.

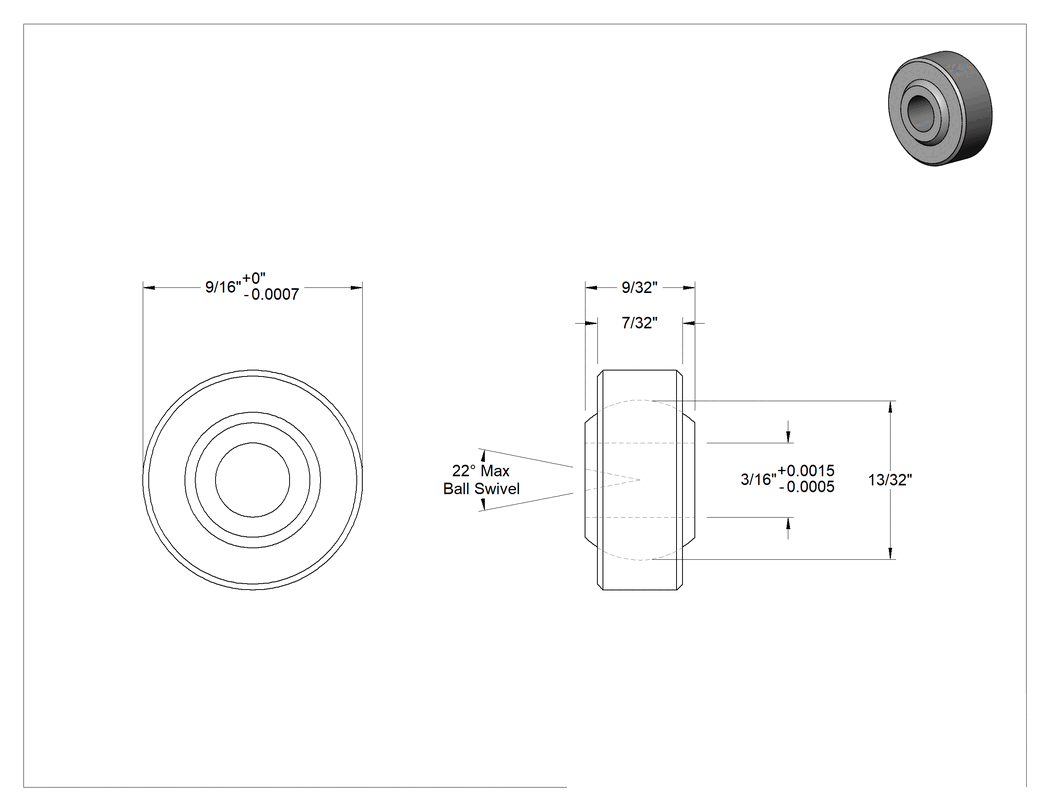

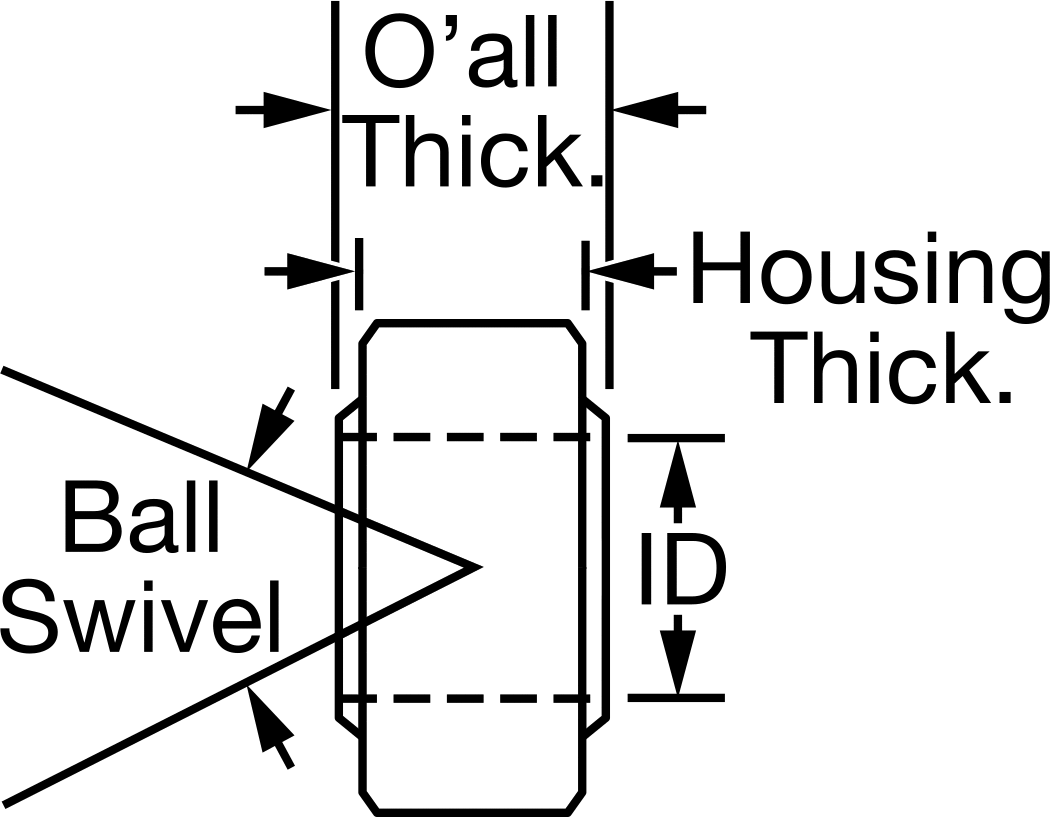

Teknik Çizim

Teknik Çizim

İç Çap

3⁄16"1⁄4"5⁄16"3⁄8"7⁄16"1⁄2"9⁄16"5⁄8"3⁄4"7⁄8"1"1 1⁄4"1 1⁄2"2"

Dış Çap

9⁄16"21⁄32"3⁄4"13⁄16"29⁄32"1"1 3⁄32"1 3⁄16"1 7⁄16"1 9⁄16"1 3⁄4"2"2 3⁄8"2 3⁄4"3 1⁄2"

Toplam Kalınlık

9⁄32"11⁄32"3⁄8"13⁄32"7⁄16"1⁄2"9⁄16"5⁄8"3⁄4"7⁄8"1"1 3⁄16"1 3⁄8"1 3⁄4"

Statik Radyal Yük Kapasitesi

4,850 lb.7,400 lb.9,700 lb.12,600 lb.14,150 lb.18,950 lb.19,850 lb.24,900 lb.31,900 lb.47,850 lb.62,900 lb.82,800 lb.106,200 lb.151,050 lb.203,900 lb.325,550 lb.

Maksimum Bilyalı Döner Mafsal

16°17°18°19°20°22°24°27°

Gövde Kalınlığı

7⁄32"1⁄4"9⁄32"5⁄16"11⁄32"25⁄64"7⁄16"1⁄2"19⁄32"45⁄64"25⁄32"51⁄64"15⁄16"1 3⁄32"1 3⁄8"

₺2.706 Paket

MZ-404296

Paket

Siparişe Ekle

Özellikler

İç Çap	3/16"4.76 mm
İç Çap Toleransı	-0.0005" ila 0.0015"0.01 mm / 0.04 mm
Dış Çap	9/16"14.3 mm
Dış Çap Toleransı	-0.0007" ila 0"0.02 mm / 0.00 mm
Toplam Kalınlık	9/32"7.14 mm
Gövde Kalınlığı	7/32"5.56 mm
Maksimum Bilyalı Döner Mafsal	22°
Statik Radyal Yük Kapasitesi	4,850 lb.2200 kg
Sıcaklık
Minimum	-54°C
Maksimum	135°C
Malzeme	Alaşımlı Çelik
Bilye Malzemesi	Krom Kaplı Rulman Çeliği
Uç Malzemesi	Alaşımlı Çelik
Astar Malzemesi	PTFE
Yağlama	Gerekli Değil
Çubuk Ucu Tipi	Döner Mafsal
Menşe Ülke	Çin

Açıklama

Kaygan bir PTFE astar, yağlı bir kirlilik yaratmadan sürtünmeyi azaltır. Küresel rulmanlar olarak da bilinen bu rulmanlar, açısal hizasızlığı destekler. Bunları, bilyalı mafsal çubuk ucunun sığmayacağı bir deliğe veya yuvaya bastırın.
