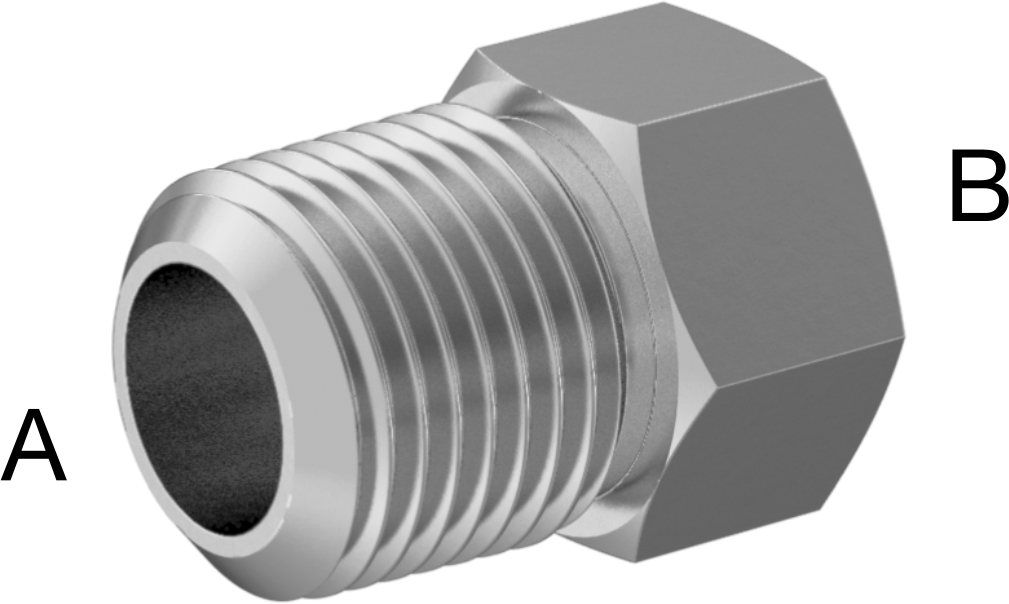

Hassas Aşırı Basınçlı Çelik Boru Bağlantı Parçası, Burç Redüksiyon Adaptörü

Hassas Aşırı Basınçlı Çelik Boru Bağlantı Parçası, dar alanlarda yüksek basınç dayanımı sağlamak amacıyla galvanizli çelikten üretilen enstrümantasyon bağlantı elemanıdır. Bu seri, Boru Çapı ekseninde farklı seçenekler sunar ve toplam 14 varyant içerir. Fiyat, seçilen kombinasyona göre ₺2.250 – ₺8.166 aralığında değişir.

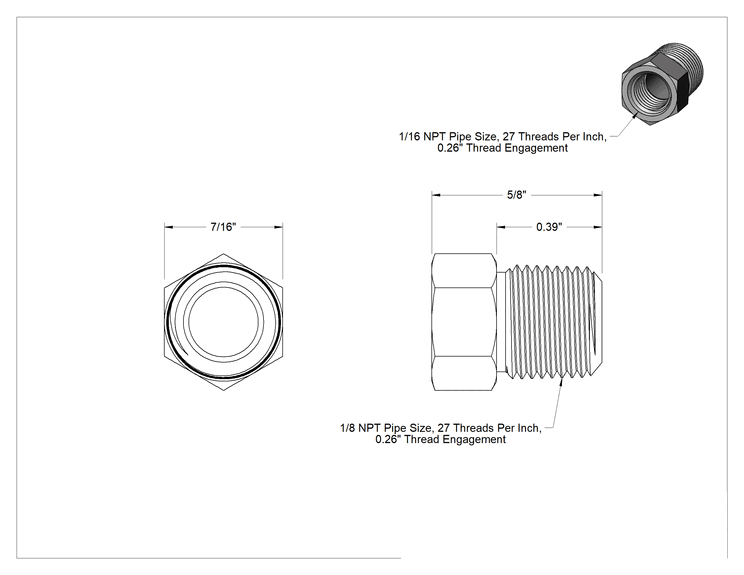

Teknik Çizim

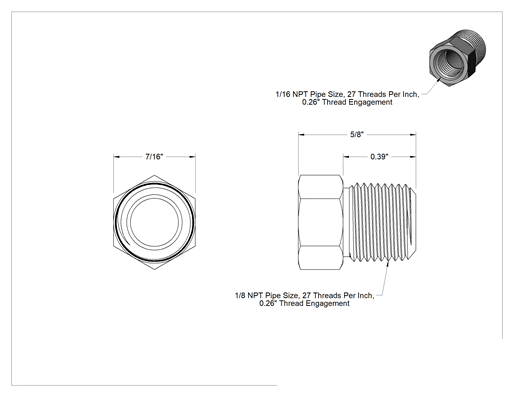

Teknik Çizim

Boru Çapı

1⁄16, 1⁄81⁄2, 11⁄2, 3⁄41⁄4, 11⁄4, 1⁄21⁄4, 3⁄41⁄4, 3⁄81⁄8, 1⁄21⁄8, 1⁄41⁄8, 3⁄83⁄4, 13⁄8, 13⁄8, 1⁄23⁄8, 3⁄4

Sıcaklıktaki Maksimum Basınç

3,750 psi @ 72° F4,000 psi @ 72° F4,250 psi @ 72° F4,350 psi @ 72° F4,500 psi @ 72° F5,100 psi @ 72° F5,250 psi @ 72° F6,000 psi @ 72° F6,400 psi @ 72° F6,800 psi @ 72° F7,000 psi @ 72° F

Altıgen Genişlik

7⁄16"5⁄8"3⁄4"7⁄8"1 1⁄8"1 3⁄8"

Uzunluk

5⁄8"55⁄64"1 3⁄32"1 7⁄64"1 11⁄64"1 23⁄64"

Dash Boyutu

0202, 0402, 0602, 0804, 0604, 0804, 1204, 1606, 0806, 1206, 1608, 1208, 1612, 16

₺8.166 Adet

MZ-339918

Paket

Siparişe Ekle

Özellikler

Birlikte Kullanım	Hava, Hidrolik Sıvı, Doğal Gaz, Su
Şekil	Düz
Tip	Redüksiyon Adaptörü, Burç
Gövde Şekli	Altıgen
İmalat	İşlenmiş
Bağlantı Tipi	Boru
Bağlantı Stili	Dişli
Bağlantı	NPT Erkek × NPT Dişi
Boru Çapı
(A)	1/8
(B)	1/16
Dash Boyutu
(A)	02
Diş İşleme	Haddelenmiş
Uzunluk	5/8"15.9 mm
Altıgen Genişlik	7/16"11.1 mm
Maksimum Basınç	6,000 psi @ 72° F414 bar @ 22°C
Malzeme	Galvanizli Çelik
Karşılanan Teknik Özellikler	ASME B1.20.1, ASME B31.1, ASME B31.3, ASTM A108
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Diğer çelik boru bağlantı parçalarına göre daha sıkı toleranslarla üretilen bu parçalar, enstrümantasyon bağlantı parçaları olarak da bilinir. Aşırı basınçlara dayanacak kadar sağlam, ancak dar alanlara sığacak kadar küçüktürler. Korozyona karşı makul düzeyde direnç gösteren galvanizli çelikten yapılmıştır.
