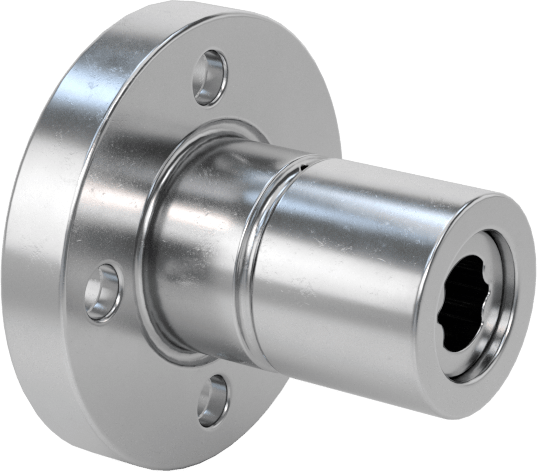

13 mm Çaplı Çelik Bilyalı Yiv için Montajlı Lineer Çelik Bilyalı Rulman
13 varyant (Yiv Çapı için, Toplam Uzunluk); ₺17.954 – ₺64.570
Montajlı Lineer Çelik Bilyalı Rulman, bilyalı spline sistemleri ile birleşerek robotik ve hızlı hareket gerektiren uygulamalarda hassas doğrusal ve döner hareket sağlar. Bu seri Yiv Çapı ekseninde farklı seçenekler sunar; toplam 13 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺17.954 – ₺64.570 aralığında değişir.

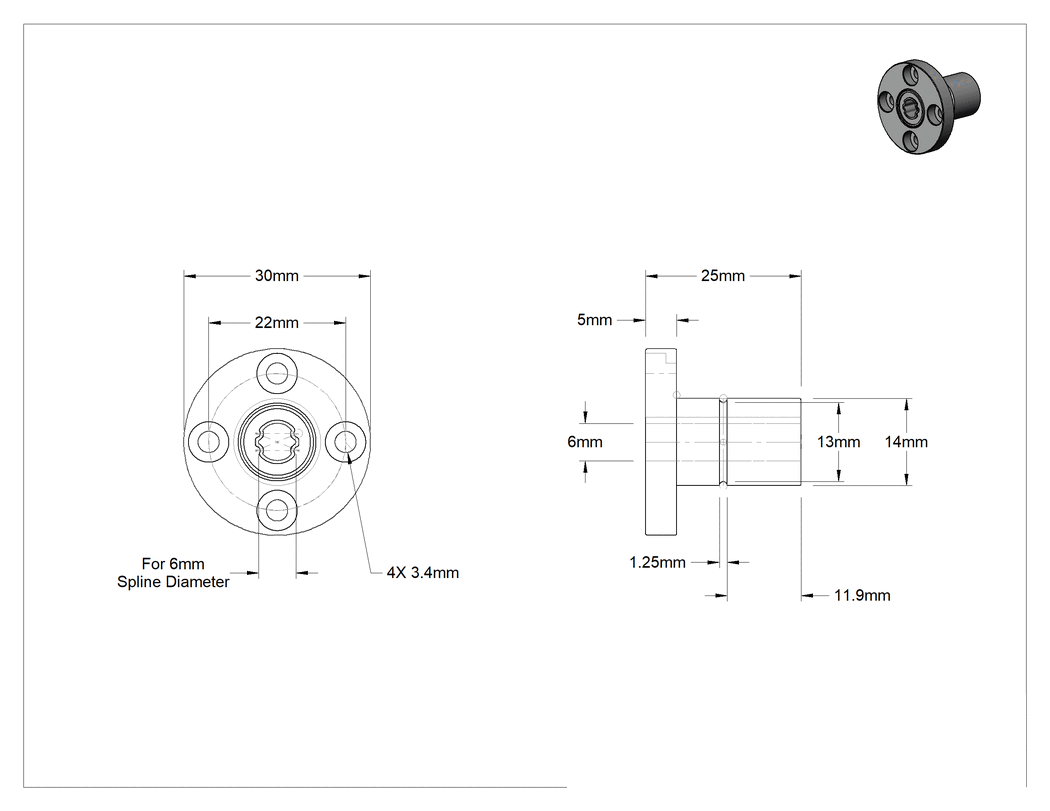

Özellikler
| Malzeme | |
| Yatak | Çelik |
| Bilye | Çelik |
| Bileşen | Yatak |
| Yiv Çapı için | 6 mm |
| Yiv Sayısı İçin | 4 |
| Toplam Uzunluk | 25 mm |
| Flanş Dış Çapı | 30 mm |
| Cıvata Çemberi Çapı | 22 mm |
| Dış Çap | 14 mm |
| Dinamik Yük Kapasitesi | 270 lb.122 kg |
| Statik Yük Kapasitesi | 510 lb.231 kg |
| Maksimum Dinamik Tork | 13 in·lbf |
| Maksimum Statik Tork | 21 in·lbf |
| Maksimum Sıcaklık | 80°C |
| Tespit halkası yuvalı | Evet |
| Yiv | |
| Genişlik | 1.25 mm |
| Çap | 13.7 mm |
| Montaj Deliği Sayısı | 4 |
| Rulman Tipi | Bilye |
| Uç-Oluk Uzunluğu | 11.9 mm |
| Flanş Kalınlığı | 5 mm |
| Mil Tipi için | Yivli |
| İç Çap | 6 mm |
| Yağlayıcı Türü | Gres |
| Yağlama | Yağlanmış |
| Montaj Deliği Çapı | 3 mm |
| Yivli Yatak Tipi | Flanşlı |
| Ölçü Birimleri | Metrik |
| Menşe Ülke | Japonya |
Açıklama

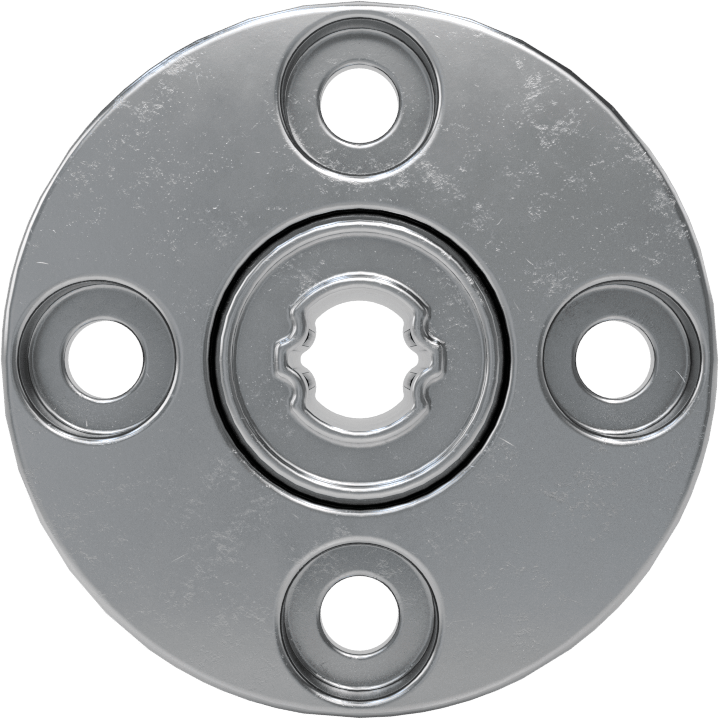

Montaj delikleri bulunan bir flanş, bu rulmanlara yük takmayı kolaylaştırır. Bunları bilyalı spline'larla birleştirerek, robotlar ve karmaşık, hızlı hareketler gerektiren diğer uygulamalar için kompakt bir doğrusal ve döner hareket sistemi oluşturun. Bu rulmanlar, bilyalı spline'lar boyunca yüksek hızlarda bile sorunsuz ve hassas bir şekilde hareket ederken, bilyalı spline üzerindeki oluklar döner gücü iletir. Bu rulmanları sisteminizde konumlandırmak için bir tutma halkasını (dahil değildir) bu rulmanların üzerindeki oluğa takın.
