Yüksek Kuvvetli Lineer Solenoidler
Yüksek Kuvvetli Lineer Solenoid, Aralıklı
5 varyant (Gerilim, Kuvvet Yönü); ₺18.360 – ₺30.396

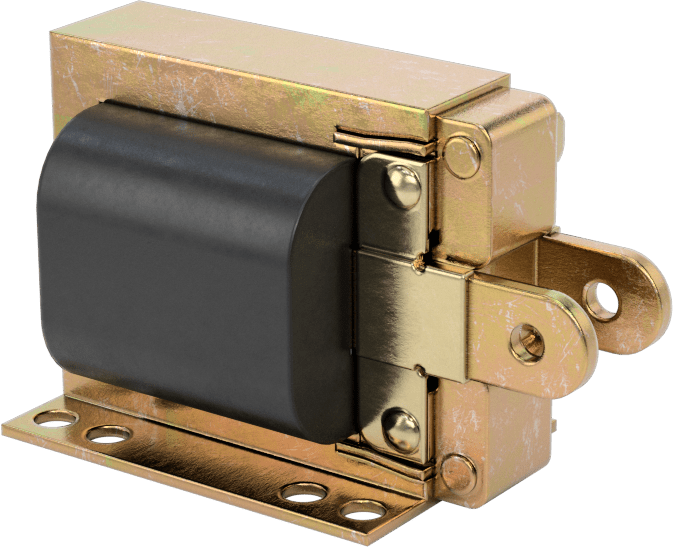

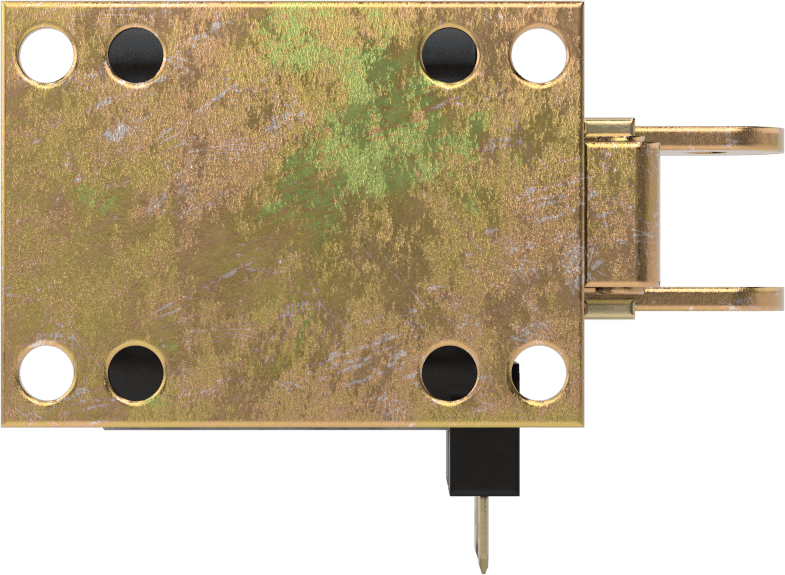

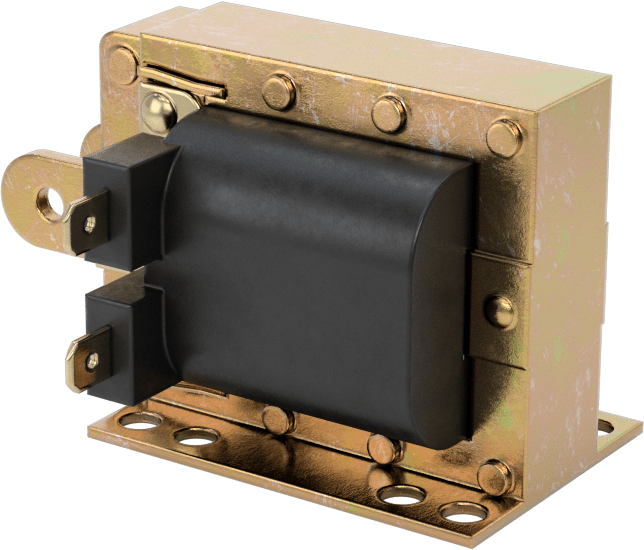

Yüksek Kuvvetli Lineer Solenoid, lamine çubuğu sayesinde sürtünmeyi azaltarak yüksek itme veya çekme kuvveti sağlar. Bu ailede 5 varyant bulunur. Gerilim ve Kuvvet Yönü seçenekleri mevcuttur. Fiyat, seçilen kombinasyona göre ₺18.360 – ₺30.396 aralığında değişir.
Gerilim
Kuvvet Yönü
%10 Strok Uzunluğunda Kuvvet
%100 Strok Uzunluğunda Kuvvet
Strok uzunluğunun %50'sinde kuvvet
%20 Strok Uzunluğunda Kuvvet
Çubuk Çapı
Çubuk Ucu Tipi
Uzatılmış Uzunluk
Geri çekilmiş uzunluk
Geri Çekilmiş Strokta Akım
Toplam Genişlik
Güç Tüketimi
₺23.316 Paket
MZ-470288
Paket
Özellikler
| Çalışma Döngüsü | Aralıklı |
| Gerilim Tipi için | AC |
| Frekans | 60 Hz |
| Kuvvet Yönü | Çekme |
| Maksimum Strok Uzunluğu | 1"25.4 mm |
| Uzunluk | |
| Geri çekilmiş | 2.3"58.4 mm |
| Uzatılmış | 3"76.2 mm |
| Strok uzunluğunun %50'sinde kuvvet | 60 ozf |
| %100 Strok Uzunluğunda Kuvvet | 8 ozf |
| Çalışma Yönü | Doğrusal |
| Güç Tüketimi | 70 W |
| Açma/Kapama Süresi | 2.5 Dakika Açık, 22.5 Dakika Kapalı |
| Toplam | |
| Genişlik | 1 1/2"38.1 mm |
| Yükseklik | 1 1/2"38.1 mm |
| Uzunluk | 3"76.2 mm |
| Sertifikasyon | UL Onaylı Bileşen |
| Gerilim | 120V AC |
| Gövde Malzemesi | Çelik |
| Çatal Yüksekliği | 0.36"9.14 mm |
| Geri Çekilmiş Strokta Akım | 0.58 amp |
| Elektrik Bağlantısı | Faston Terminali |
| Uzatılmış Çubuk Uzunluğu | 1.41"35.8 mm |
| %10 Strok Uzunluğunda Kuvvet | 112 ozf |
| %20 Strok Uzunluğunda Kuvvet | 80 ozf |
| Strok uzunluğunun %30'unda kuvvet | 80 ozf |
| Strok uzunluğunun %40'ında kuvvet | 67 ozf |
| %60 Strok Uzunluğunda Kuvvet | 50 ozf |
| %70 Strok Uzunluğunda Kuvvet | 35 ozf |
| %80 Strok Uzunluğunda Kuvvet | 35 ozf |
| Çerçeve Yüksekliği | 1.44"36.6 mm |
| Çerçeve Uzunluğu | 1.63"41.4 mm |
| Çerçeve Tipi | Açık |
| Çerçeve Genişliği | 1.19"30.2 mm |
| İç Çubuk Genişliği | 0.41"10.4 mm |
| Yalıtım | |
| Sınıf | A |
| Maksimum Sıcaklık | 105°C |
| Montaj Deliği Çapı | |
| Solenoid Tabanı Üzerinde | 0.13"3.30 mm |
| Çubuk/Çatal Üzerinde | 0.16"4.06 mm |
| Montaj Konumu | Herhangi Bir Açı, Yatay, Ters, Dikey |
| Performans | Yüksek Kuvvet |
| Direnç | 41 ohm |
| Geri Çekilmiş Çubuk Uzunluğu | 0.643"16.3 mm |
| Çubuk Ucu Tipi | Çatal |
| Çubuk Geri Dönüş Tipi | Yay Gerekli |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Yüksek kuvvetli solenoidler, diğer açık çerçeveli solenoidlerimizden daha fazla güç çeker, böylece daha yüksek kuvvet sağlayabilirler. Ayrıca, çalışma sırasında sürtünmeyi en aza indiren lamine bir çubuğa sahiptirler.
Çekme Kuvveti Yönü — Çekme solenoidleri, çubuk geri çekildiğinde kuvvet uygular.
