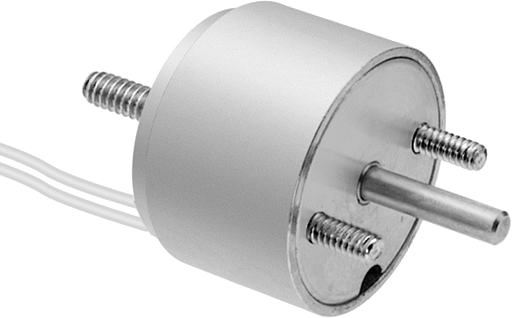

Kompakt Lineer Solenoid, Aralıklı

Kompakt Lineer Solenoid, dar alanlarda itme veya çekme hareketleri gerçekleştirmek için kullanılan kompakt aktüatörlerdir. Bu sayfada Çubuk Çapı ve Güç Tüketimi gibi özelliklere göre 3 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺17.682 – ₺54.622 aralığında değişir.

Çekme Solenoidi Uzatılmış Çubuk Uzunluğu

0.7"0.9"2.6"

Çubuk Çapı

0.13"0.16"0.38"

%100 Strok Uzunluğunda Kuvvet

1 ozf7 ozf50 ozf

İtme Solenoidi Uzatılmış Çubuk Uzunluğu

0.5"1"

Güç Tüketimi

16 W18 W80 W

Çubuk Diş Boyutu

6-328-323⁄8"-24

Toplam Uzunluk

1 1⁄2"1 3⁄4"4 3⁄4"

Toplam Çap

1"1 1⁄4"2 3⁄4"

₺24.940 Paket

MZ-432228

Paket

Siparişe Ekle

Özellikler

Çalışma Döngüsü	Aralıklı
Gerilim Tipi için	DC
Kuvvet Yönü	Çekme/İtme
Maksimum Strok Uzunluğu	0.2"5.08 mm
Çubuk Uzunluğu (Çekme)
Geri çekilmiş	0.5"12.7 mm
Uzatılmış	0.7"17.8 mm
Çubuk Uzunluğu (İtme)
Geri çekilmiş	0.3"7.62 mm
Uzatılmış	0.5"12.7 mm
Strok uzunluğunun %50'sinde kuvvet	29 ozf
%100 Strok Uzunluğunda Kuvvet	7 ozf
Çalışma Yönü	Doğrusal
Güç Tüketimi	18 W
Açma/Kapama Süresi	30 Saniye Açık, 90 Saniye Kapalı
Toplam
Çap	1 1/4"31.8 mm
Uzunluk	1 1/2"38.1 mm
Gövde Malzemesi	Çelik
Elektrik Bağlantısı	Tel Uçları
Çerçeve Uzunluğu	0.5"12.7 mm
Çerçeve Tipi	Kapalı
Yalıtım
Sınıf	A
Maksimum Sıcaklık	105°C
Montaj Konumu	Herhangi Bir Açı, Yatay, Ters, Dikey
Montaj Dişi
Cins	Erkek
Boyut	4-40
Çubuk Ucu Tipi	Dişli
Çubuk Geri Dönüş Tipi	Yerleşik İç Yay
Çubuk Diş Boyutu	8-32
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

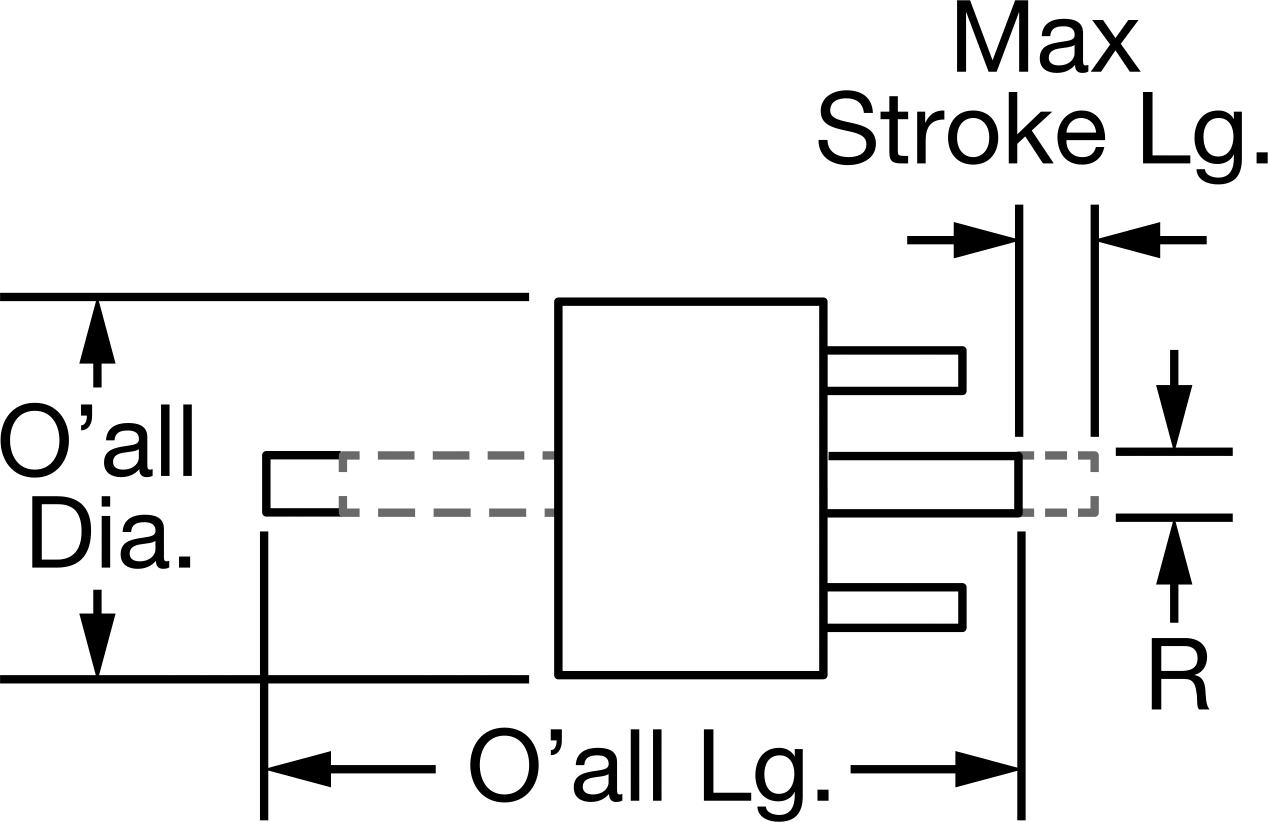

İnce profilleri sayesinde bu solenoidler dar alanlara kolayca sığar. Bunları itmek veya çekmek için kullanabilirsiniz; itmek için dişsiz çubuk (R) ve iki montaj saplamasının bulunduğu tarafı, çekmek için ise dişli çubuğun bulunduğu karşı tarafı kullanın.
