Lineer Solenoid, Sürekli, İtme

Lineer Solenoid, Sürekli, İtme modelleri, açık çerçeve yapısı sayesinde ekonomik bir şekilde doğrusal itme hareketi oluşturur. Uzatılmış Uzunluk seçeneklerine göre ayrılan bu ailede 2 varyant bulunur. Fiyat, seçilen kombinasyona göre ₺9.596 – ₺10.696 aralığında değişir.

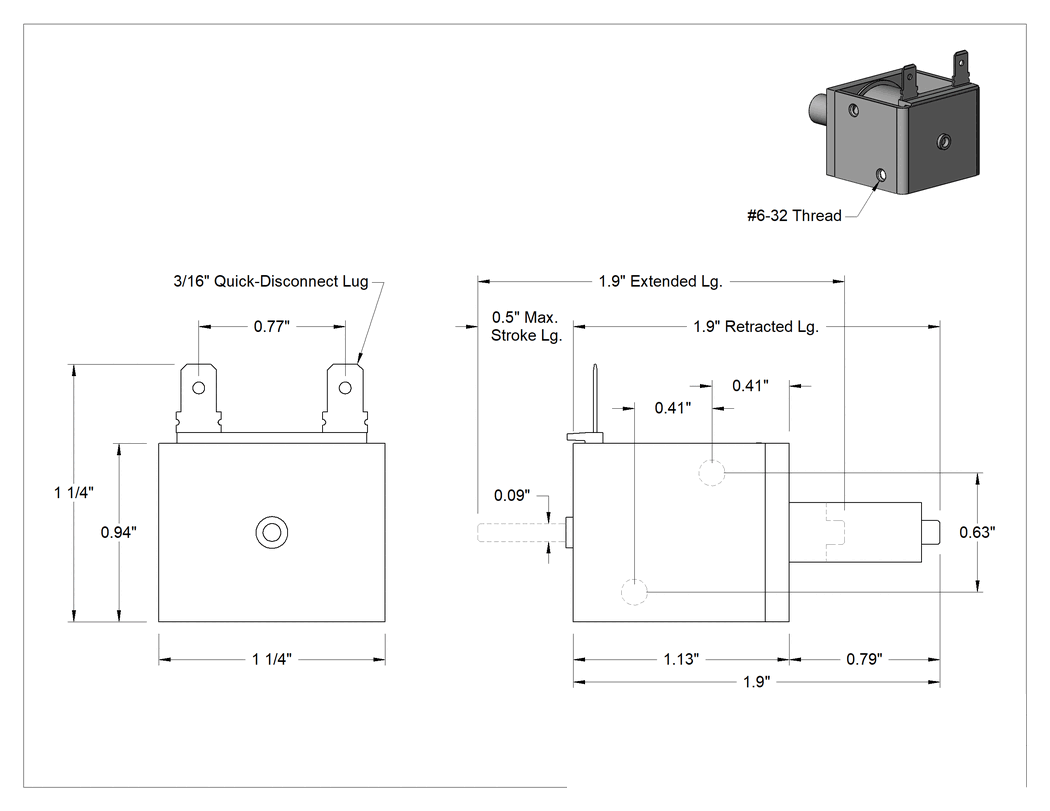

Teknik Çizim

Teknik Çizim

Uzatılmış Uzunluk

1.9"3.1"

%10 Strok Uzunluğunda Kuvvet

16 ozf18 ozf

Geri çekilmiş uzunluk

1.9"3.1"

%100 Strok Uzunluğunda Kuvvet

3 ozf8 ozf

Toplam Uzunluk

2"3.3"

%20 Strok Uzunluğunda Kuvvet

11 ozf12 ozf

Güç Tüketimi

7.8 W12.5 W

₺10.696 Paket

MZ-438272

Paket

Siparişe Ekle

Özellikler

Çalışma Döngüsü	Sürekli
Gerilim Tipi için	AC
Frekans	60 Hz
Kuvvet Yönü	İtme
Maksimum Strok Uzunluğu	1/2"12.7 mm
Uzunluk
Geri çekilmiş	1.9"48.3 mm
Uzatılmış	1.9"48.3 mm
Strok uzunluğunun %50'sinde kuvvet	8 ozf
%100 Strok Uzunluğunda Kuvvet	3 ozf
Çalışma Yönü	Doğrusal
Güç Tüketimi	7.8 W
Toplam
Genişlik	1 1/4"31.8 mm
Yükseklik	1 1/4"31.8 mm
Uzunluk	2"50.8 mm
Sertifikasyon	UL Onaylı Bileşen
Gerilim	120V AC
Gövde Malzemesi	Çelik
Geri Çekilmiş Strokta Akım	0.06 amp
Elektrik Bağlantısı	Faston Terminali
Uzatılmış Çubuk Uzunluğu	0.5"12.7 mm
%10 Strok Uzunluğunda Kuvvet	16 ozf
%20 Strok Uzunluğunda Kuvvet	11 ozf
Strok uzunluğunun %30'unda kuvvet	10.18 ozf
Strok uzunluğunun %40'ında kuvvet	8.37 ozf
Çerçeve Yüksekliği	0.94"23.9 mm
Çerçeve Uzunluğu	1.13"28.7 mm
Çerçeve Tipi	Açık
Çerçeve Genişliği	1.19"30.2 mm
Yalıtım
Sınıf	B
Maksimum Sıcaklık	130°C
Montaj Deliği Diş Boyutu	6-32
Montaj Konumu	Herhangi Bir Açı, Yatay, Ters, Dikey
Direnç	437 ohm
Geri Çekilmiş Çubuk Uzunluğu	0"0.00 mm
Çubuk Çapı	0.312"7.92 mm
Çubuk Ucu Tipi	Katı
Çubuk Geri Dönüş Tipi	Yay Dahil
Terminal Genişliği	3/16"4.76 mm
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Bu açık çerçeveli solenoidlerden biriyle ekonomik bir şekilde doğrusal hareket oluşturun.

İtme Kuvveti Yönü — İtme solenoidleri, çubuk uzadığında kuvvet uygular.
