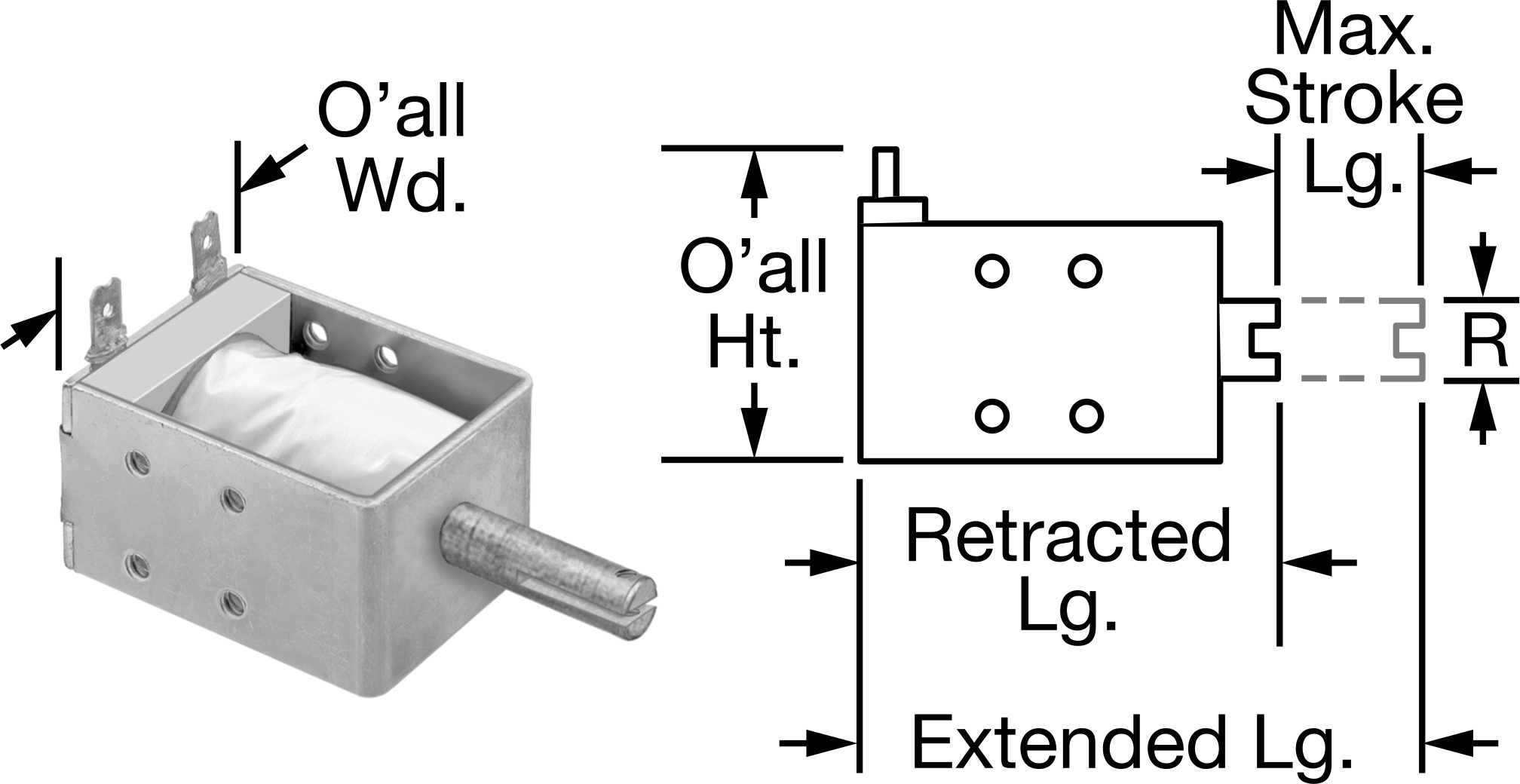

Lineer Solenoid, Sürekli, Çekme, DC Volt

Lineer Solenoid, açık çerçeve yapısıyla ekonomik bir şekilde doğrusal çekme hareketi oluşturur. Bu seri Uzatılmış Uzunluk ekseninde farklı seçenekler sunar ve toplam 3 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺6.506 – ₺8.720 aralığında değişir.

Uzatılmış Uzunluk

2.2"3"4.2"

%10 Strok Uzunluğunda Kuvvet

30 ozf50 ozf84 ozf

Geri çekilmiş uzunluk

1.7"2.5"3.2"

%100 Strok Uzunluğunda Kuvvet

1 ozf4 ozf

Strok uzunluğunun %50'sinde kuvvet

4 ozf15 ozf18 ozf

Toplam Uzunluk

2.2"3"4.3"

%20 Strok Uzunluğunda Kuvvet

15 ozf35 ozf56 ozf

Toplam Yükseklik

1 1⁄4"1 3⁄4"

Toplam Genişlik

1 1⁄4"1 3⁄4"

Güç Tüketimi

5 W8 W11 W

₺7.836 Paket

MZ-438259

Paket

Siparişe Ekle

Özellikler

Çalışma Döngüsü	Sürekli
Gerilim Tipi için	DC
Kuvvet Yönü	Çekme
Maksimum Strok Uzunluğu	1/2"12.7 mm
Uzunluk
Geri çekilmiş	1.7"43.2 mm
Uzatılmış	2.2"55.9 mm
Strok uzunluğunun %50'sinde kuvvet	4 ozf
%100 Strok Uzunluğunda Kuvvet	1 ozf
Çalışma Yönü	Doğrusal
Güç Tüketimi	5 W
Toplam
Genişlik	1 1/4"31.8 mm
Yükseklik	1 1/4"31.8 mm
Uzunluk	2.2"55.9 mm
Sertifikasyon	UL Onaylı Bileşen
Gövde Malzemesi	Çelik
Elektrik Bağlantısı	Faston Terminali
Uzatılmış Çubuk Uzunluğu	1.112"28.2 mm
%10 Strok Uzunluğunda Kuvvet	30 ozf
%20 Strok Uzunluğunda Kuvvet	15 ozf
Strok uzunluğunun %30'unda kuvvet	12.82 ozf
Strok uzunluğunun %40'ında kuvvet	7.77 ozf
Çerçeve Yüksekliği	0.94"23.9 mm
Çerçeve Uzunluğu	1.13"28.7 mm
Çerçeve Tipi	Açık
Çerçeve Genişliği	1.19"30.2 mm
Yalıtım
Sınıf	B
Maksimum Sıcaklık	130°C
Montaj Deliği Diş Boyutu	6-32
Montaj Konumu	Herhangi Bir Açı, Yatay, Ters, Dikey
Direnç	28.8 ohm, 115 ohm
Geri Çekilmiş Çubuk Uzunluğu	0.612"15.5 mm
Çubuk Ucu Tipi	Çatal
Çubuk Deliği Çapı	0.096"2.44 mm
Çubuk Geri Dönüş Tipi	Yay Dahil
Terminal Genişliği	3/16"4.76 mm
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Bu açık çerçeveli solenoidlerden biriyle ekonomik bir şekilde doğrusal hareket oluşturun.

Çekme Kuvveti Yönü — Çekme solenoidleri, çubuk geri çekildiğinde kuvvet uygular.
