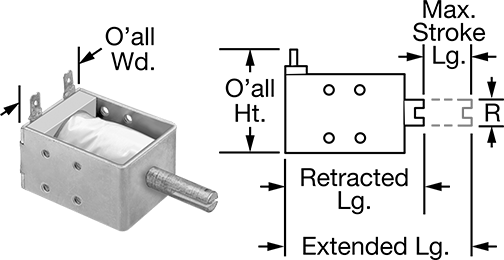

Lineer Solenoid, Sürekli, Çekme

3 varyant (Uzatılmış Uzunluk, %10 Strok Uzunluğunda Kuvvet); ₺7.278 – ₺11.262

Lineer Solenoid, Sürekli, Çekme modelleri, çubuk geri çekildiğinde kuvvet uygulayarak ekonomik bir şekilde doğrusal hareket oluşturur. Bu seri toplam 3 varyant sunar ve Uzatılmış Uzunluk ekseninde farklı seçenekler barındırır. Fiyat, seçilen kombinasyona göre ₺7.278 – ₺11.262 aralığında değişir.

Lineer Solenoid, Sürekli, Çekme, 120V AC, 0.5" Strok, 7.2 Watts

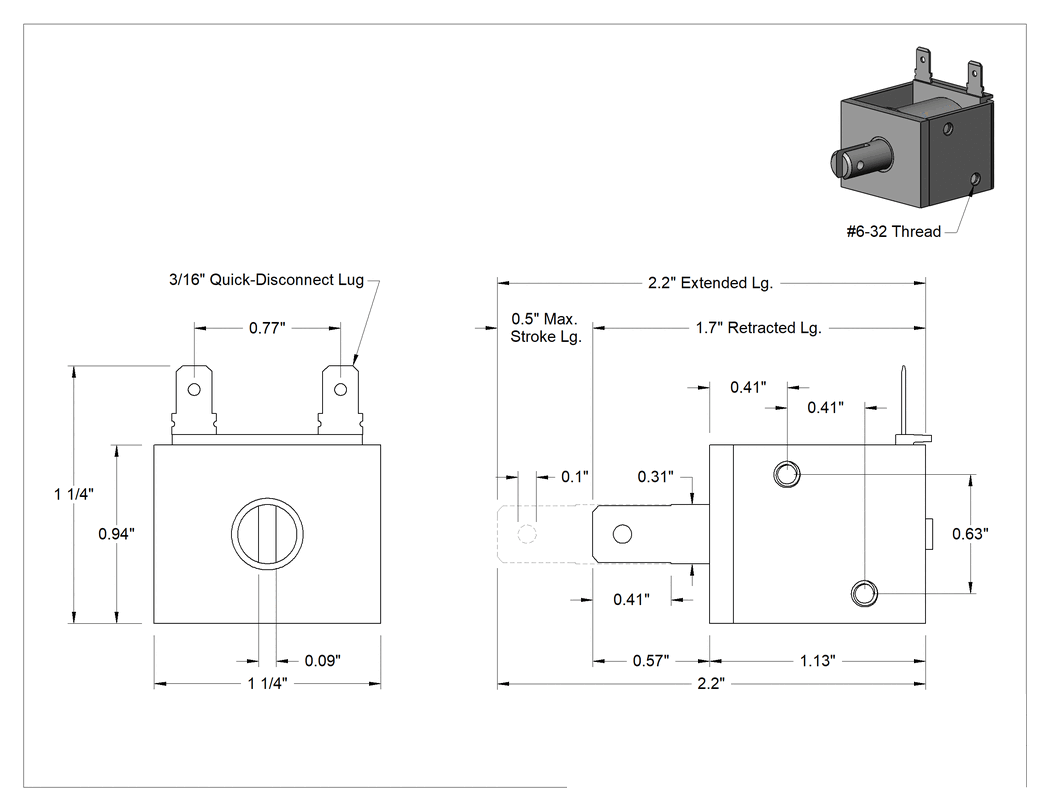

Teknik Çizim

Özellikler

Çalışma Döngüsü	Sürekli
Gerilim Tipi için	AC
Frekans	60 Hz
Kuvvet Yönü	Çekme
Maksimum Strok Uzunluğu	1/2"12.7 mm
Uzunluk
Geri çekilmiş	1.7"43.2 mm
Uzatılmış	2.2"55.9 mm
Strok uzunluğunun %50'sinde kuvvet	10 ozf
%100 Strok Uzunluğunda Kuvvet	5 ozf
Çalışma Yönü	Doğrusal
Güç Tüketimi	7.2 W
Toplam
Genişlik	1 1/4"31.8 mm
Yükseklik	1 1/4"31.8 mm
Uzunluk	2.2"55.9 mm
Sertifikasyon	UL Onaylı Bileşen
Gerilim	120V AC
Gövde Malzemesi	Çelik
Geri Çekilmiş Strokta Akım	0.06 amp
Elektrik Bağlantısı	Faston Terminali
Uzatılmış Çubuk Uzunluğu	1.112"28.2 mm
%10 Strok Uzunluğunda Kuvvet	19 ozf
%20 Strok Uzunluğunda Kuvvet	14 ozf
Strok uzunluğunun %30'unda kuvvet	12.78 ozf
Strok uzunluğunun %40'ında kuvvet	10.9 ozf
Çerçeve Yüksekliği	0.94"23.9 mm
Çerçeve Uzunluğu	1.13"28.7 mm
Çerçeve Tipi	Açık
Çerçeve Genişliği	1.19"30.2 mm
Yalıtım
Sınıf	B
Maksimum Sıcaklık	130°C
Montaj Deliği Diş Boyutu	6-32
Montaj Konumu	Herhangi Bir Açı, Yatay, Ters, Dikey
Direnç	437 ohm
Geri Çekilmiş Çubuk Uzunluğu	0.612"15.5 mm
Çubuk Ucu Tipi	Çatal
Çubuk Deliği Çapı	0.096"2.44 mm
Çubuk Geri Dönüş Tipi	Yay Dahil
Terminal Genişliği	3/16"4.76 mm
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Bu açık çerçeveli solenoidlerden biriyle ekonomik bir şekilde doğrusal hareket oluşturun.

Çekme Kuvveti Yönü — Çekme solenoidleri, çubuk geri çekildiğinde kuvvet uygular.
