Lineer Solenoid, Aralıklı, İtme

2 varyant (Uzatılmış Uzunluk, %10 Strok Uzunluğunda Kuvvet); ₺9.596 – ₺10.700

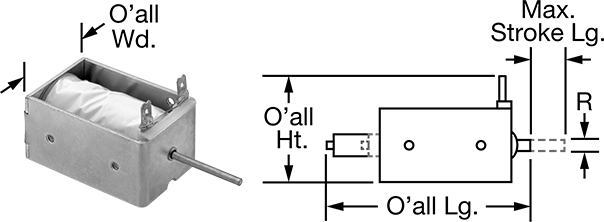

Lineer Solenoid, Aralıklı, İtme modelleri, açık çerçeve yapısı sayesinde ekonomik bir şekilde doğrusal hareket oluşturarak çubuk uzadığında kuvvet uygular. Uzatılmış Uzunluk eksenine göre 2 varyant sunulur; ayrıca farklı kuvvet değerleri mevcuttur. Fiyat, seçilen kombinasyona göre ₺9.596 – ₺10.700 aralığında değişir.

Lineer Solenoid, Aralıklı, İtme, 120V AC, 0.5" Strok, 13 oz. Kuvvet

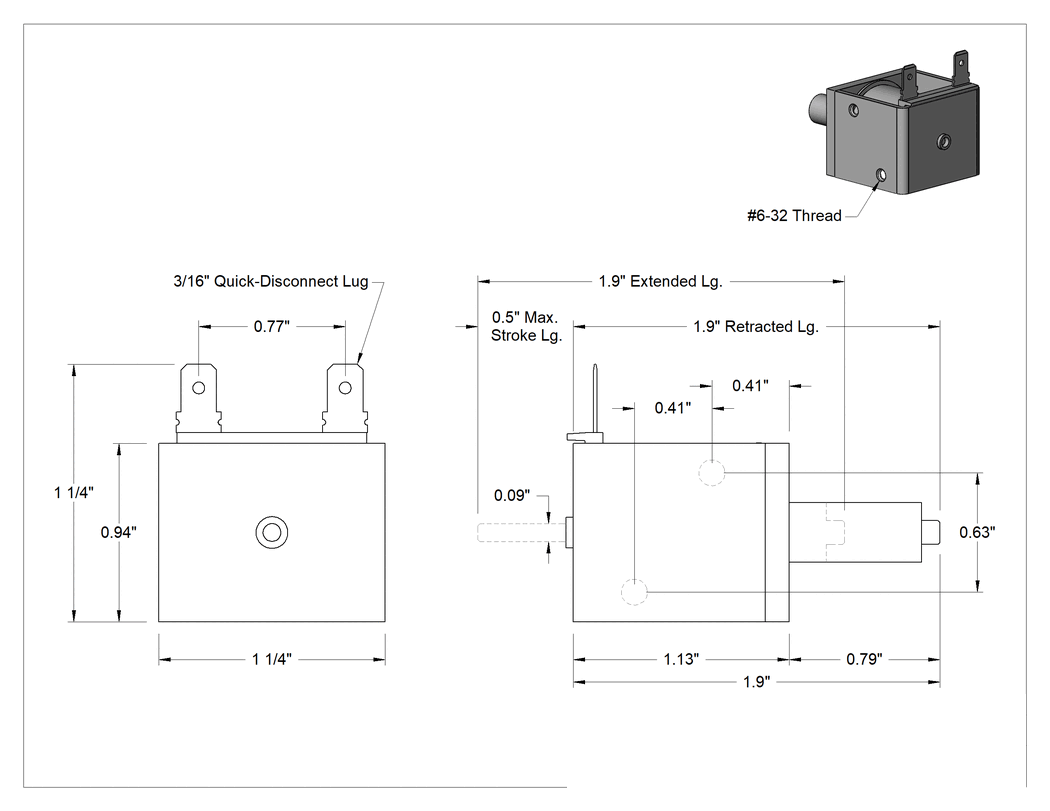

Teknik Çizim

Özellikler

Çalışma Döngüsü	Aralıklı
Gerilim Tipi için	AC
Frekans	60 Hz
Kuvvet Yönü	İtme
Maksimum Strok Uzunluğu	1/2"12.7 mm
Uzunluk
Geri çekilmiş	1.9"48.3 mm
Uzatılmış	1.9"48.3 mm
Strok uzunluğunun %50'sinde kuvvet	13 ozf
%100 Strok Uzunluğunda Kuvvet	6 ozf
Çalışma Yönü	Doğrusal
Güç Tüketimi	23 W
Açma/Kapama Süresi	1 Dakika Açık, 3 Dakika Kapalı
Toplam
Genişlik	1 1/4"31.8 mm
Yükseklik	1 1/4"31.8 mm
Uzunluk	2"50.8 mm
Sertifikasyon	UL Onaylı Bileşen
Gerilim	120V AC
Gövde Malzemesi	Çelik
Geri Çekilmiş Strokta Akım	0.19 amp
Elektrik Bağlantısı	Faston Terminali
Uzatılmış Çubuk Uzunluğu	0.5"12.7 mm
%10 Strok Uzunluğunda Kuvvet	28 ozf
%20 Strok Uzunluğunda Kuvvet	21 ozf
Strok uzunluğunun %30'unda kuvvet	18 ozf
Strok uzunluğunun %40'ında kuvvet	14.91 ozf
Çerçeve Yüksekliği	0.94"23.9 mm
Çerçeve Uzunluğu	1.13"28.7 mm
Çerçeve Tipi	Açık
Çerçeve Genişliği	1.19"30.2 mm
Yalıtım
Sınıf	B
Maksimum Sıcaklık	130°C
Montaj Deliği Diş Boyutu	6-32
Montaj Konumu	Herhangi Bir Açı, Yatay, Ters, Dikey
Direnç	220 ohm
Geri Çekilmiş Çubuk Uzunluğu	0"0.00 mm
Çubuk Çapı	0.312"7.92 mm
Çubuk Ucu Tipi	Katı
Çubuk Geri Dönüş Tipi	Yay Dahil
Terminal Genişliği	3/16"4.76 mm
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Bu açık çerçeveli solenoidlerden biriyle ekonomik bir şekilde doğrusal hareket oluşturun.

İtme Kuvveti Yönü — İtme solenoidleri, çubuk uzadığında kuvvet uygular.
