Lineer Solenoid, Aralıklı, Çekme

3 varyant (Uzatılmış Uzunluk, %10 Strok Uzunluğunda Kuvvet); ₺7.290 – ₺11.700

Lineer Solenoid, Aralıklı, Çekme, çubuğun geri çekilmesiyle ekonomik bir şekilde doğrusal hareket oluşturmaya yarar. Uzatılmış Uzunluk seçeneklerine göre 3 varyant sunulur; bu ürünlerde kuvvet değerleri farklılık gösterir. Fiyat, seçilen kombinasyona göre ₺7.290 – ₺11.700 aralığında değişir.

Lineer Solenoid, Aralıklı, Çekme, 120V AC, 0.5" Strok, 13 oz. Kuvvet

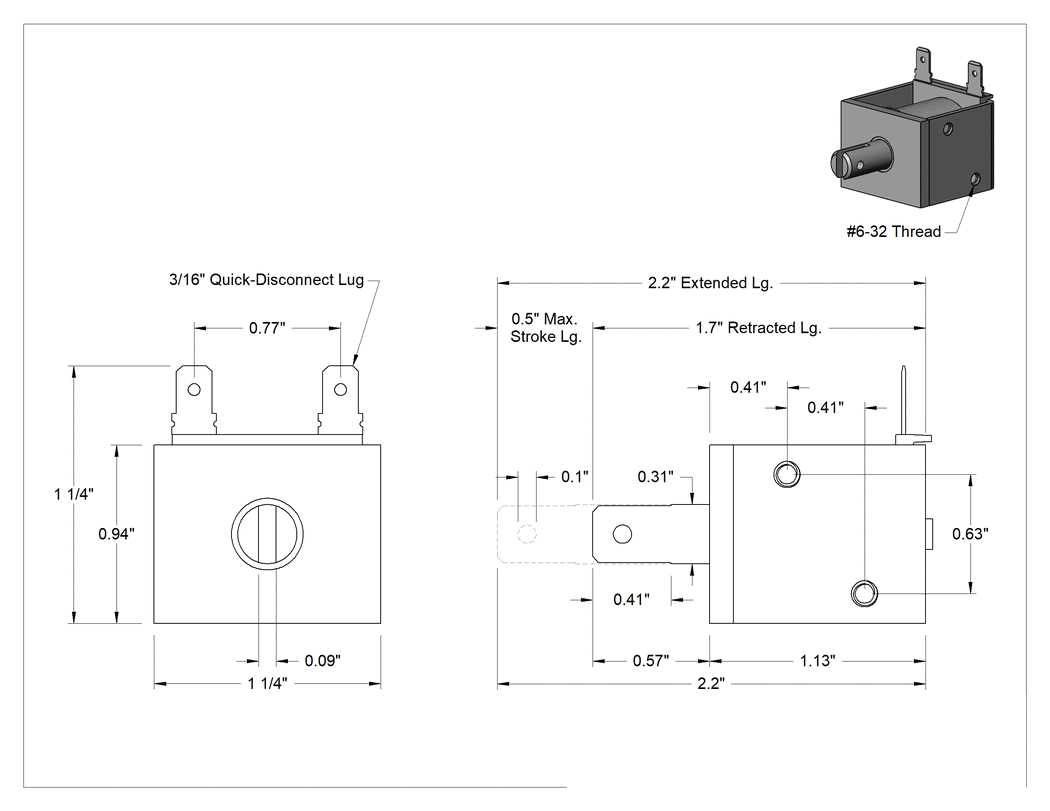

Teknik Çizim

Özellikler

Çalışma Döngüsü	Aralıklı
Gerilim Tipi için	AC
Frekans	60 Hz
Kuvvet Yönü	Çekme
Maksimum Strok Uzunluğu	1/2"12.7 mm
Uzunluk
Geri çekilmiş	1.7"43.2 mm
Uzatılmış	2.2"55.9 mm
Strok uzunluğunun %50'sinde kuvvet	13 ozf
%100 Strok Uzunluğunda Kuvvet	6 ozf
Çalışma Yönü	Doğrusal
Güç Tüketimi	18 W
Açma/Kapama Süresi	1 Dakika Açık, 3 Dakika Kapalı
Toplam
Genişlik	1 1/4"31.8 mm
Yükseklik	1 1/4"31.8 mm
Uzunluk	2.2"55.9 mm
Sertifikasyon	UL Onaylı Bileşen
Gerilim	120V AC
Gövde Malzemesi	Çelik
Geri Çekilmiş Strokta Akım	0.15 amp
Elektrik Bağlantısı	Faston Terminali
Uzatılmış Çubuk Uzunluğu	1.112"28.2 mm
%10 Strok Uzunluğunda Kuvvet	29 ozf
%20 Strok Uzunluğunda Kuvvet	21 ozf
Strok uzunluğunun %30'unda kuvvet	18.79 ozf
Strok uzunluğunun %40'ında kuvvet	15.15 ozf
Çerçeve Yüksekliği	0.94"23.9 mm
Çerçeve Uzunluğu	1.13"28.7 mm
Çerçeve Tipi	Açık
Çerçeve Genişliği	1.19"30.2 mm
Yalıtım
Sınıf	B
Maksimum Sıcaklık	130°C
Montaj Deliği Diş Boyutu	6-32
Montaj Konumu	Herhangi Bir Açı, Yatay, Ters, Dikey
Direnç	232.1 ohm
Geri Çekilmiş Çubuk Uzunluğu	0.612"15.5 mm
Çubuk Ucu Tipi	Çatal
Çubuk Deliği Çapı	0.096"2.44 mm
Çubuk Geri Dönüş Tipi	Yay Dahil
Terminal Genişliği	3/16"4.76 mm
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Bu açık çerçeveli solenoidlerden biriyle ekonomik bir şekilde doğrusal hareket oluşturun.

Çekme Kuvveti Yönü — Çekme solenoidleri, çubuk geri çekildiğinde kuvvet uygular.
