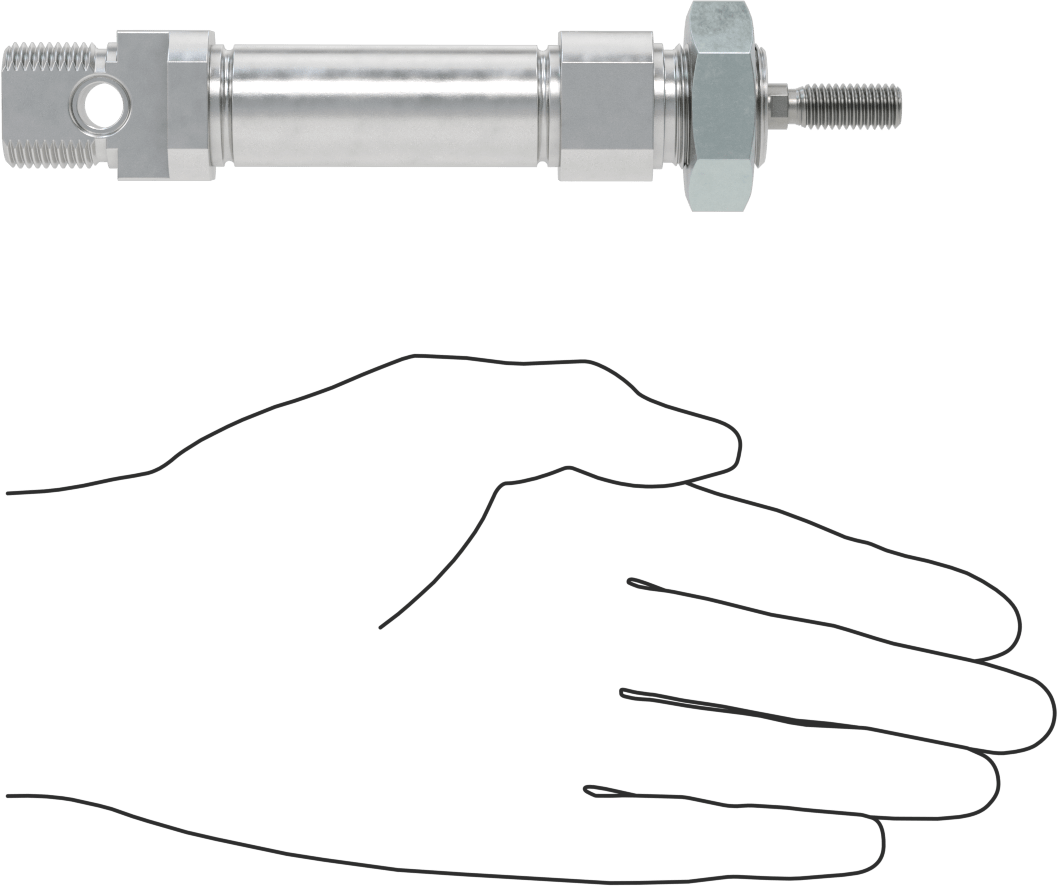

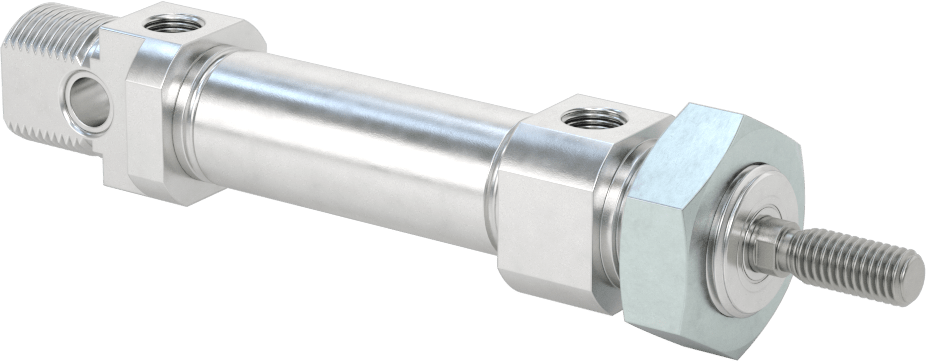

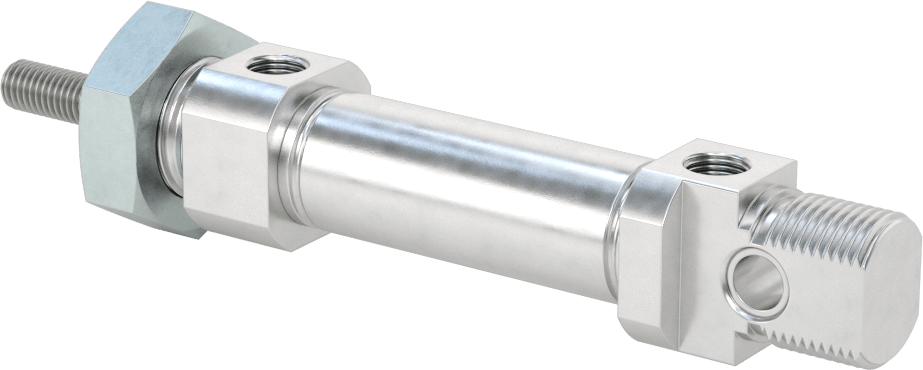

Temiz Oda Yuvarlak Gövde Hava Silindiri
21 varyant (Delik Boyutu, Strok Uzunluğu); ₺18.104 – ₺30.736
Temiz Oda Yuvarlak Gövde Hava Silindiri, partikül salınımını minimize eden özel sızdırmazlık elemanları sayesinde hassas üretim alanlarında hafif yüklerin itme ve çekme işlemlerini gerçekleştirir. Strok Uzunluğu eksenine göre 21 varyant sunulan bu seri, farklı Delik Boyutu seçenekleriyle listelenir. Fiyat, seçilen kombinasyona göre ₺18.104 – ₺30.736 aralığında değişir.
Özellikler
| Hareket | Doğrusal |
| Hava Aktüatör Türü | Hava Silindiri |
| Çalıştırma | Hava |
| Doğrusal Pnömatik Silindir Tipi | Yuvarlak Gövde |
| Montaj Ayak Ölçüleri | ISO Metric |
| Montaj Şekli | Evrensel |
| Montaj Yönü | Herhangi Bir Açı |
| Ölçü Birimleri | Metrik |

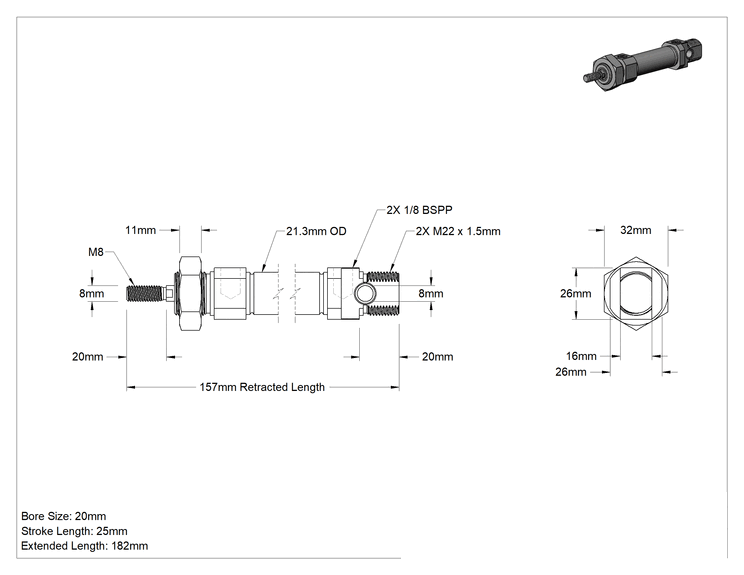

| Delik Boyutu | 20 mm |
| Dış Çap | 21 mm |
| Uzunluk, mm | |
| Strok | 25 |
| Geri çekilmiş | 157 |
| Uzatılmış | 182 |
| 50 psi'de kuvvet | 24 lbs.10.9 kg |
| 100 psi'da Kuvvet | 48 lbs.21.8 kg |
| Sensör Hazır | Sensör Hazır |
| Çevre | Temiz Oda |
| Çevre Derecelendirmesi | Fed. Std. Sınıf 1.000, ISO Sınıf 6 |
| Hava Yastığı Tipi | Kendinden Ayarlı |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Onarılabilir | Onarılamaz |
| Dahil Olan Bileşenler | Montaj Somunları, Pivot Burcu |
| Dahil Olan Montaj Somunlarının Sayısı | 1 |
| Gövde Malzemesi | Alüminyum |
| Uç Kapağı Malzemesi | Alüminyum |
| Montaj Somunu Malzemesi | Çelik |
| Çubuk Malzemesi | Çelik |
| Çubuk Çapı | 8 mm |
| Çubuk Ucu Tipi | Dişli |
| Çubuk Diş Boyutu | M8 × 1.25 mm |
| Hava Girişi | |
| Boru Çapı | 1/83.17 mm |
| Diş Tipi | BSPP |
| Cins | Dişi |
| Rulman Tipi | Manşon |
| Yatak Malzemesi | Bronz |
| Maksimum Döngü Sayısı | 15,000,000 |
| Maksimum Basınç | 145 psi10.0 bar |
| Mafsal Pimi Çapı | 8 mm |
| Çalışma Döngüsü | Sürekli |
| Sıcaklık Aralığı | -18°C ila 77°C |
| Karşılanan Teknik Özellikler | ISO 6432 |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Hafif yükleri itip çekerken elektronik aksamlara zarar verebilecek veya üretim partilerini kirletebilecek partikül salınımını en aza indirin. Bu hava silindirleri, partiküllerin dışarı sızmasını önleyen contalar ve kapaklarla tasarlanmıştır. Bir çubuk contası, çubuk ileri geri hareket ederken üzerindeki gres partiküllerini temizler. Conta, kaygan olan poliüretandan yapılmıştır, bu nedenle standart contalara göre daha yavaş aşınır ve daha az partikül salar. Bu silindirler ayrıca hava sızıntısını önlemek için sıkıca kıvrılmış uç kapaklarına sahiptir.
Dışında bağlantı çubuğu bulunmayan bu yuvarlak gövdeli silindirler, dar alanlara sığar. Kolay değiştirilebilirlik için yaygın montaj şablonlarına uyan ISO endüstri standardı bir taban alanına sahiptirler. Evrensel montajlı silindirler olarak, her iki ucunda montaj dişleri bulunur ve bu da size burun montajlı silindirlere göre daha fazla montaj seçeneği sunar. Ayrıca, arkasındaki delikten geçerek bunları pivot montajı da yapabilirsiniz. Çift etkili oldukları için yükleri eşit kuvvetle iter ve çekerler.
Piston manyetiktir, bu nedenle bu silindirleri sensörlerle (ayrı satılır) birlikte kullanarak röleleri ve kontrolörleri etkinleştirebilirsiniz. Piston bir sensörün önünden geçtiğinde sensör etkinleşir. Tetiklemek istediğiniz her eylem için bir tane olmak üzere birden fazla sensör kullanabilirsiniz.
