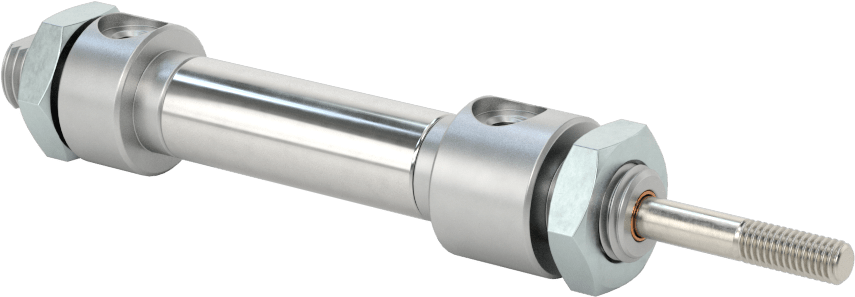

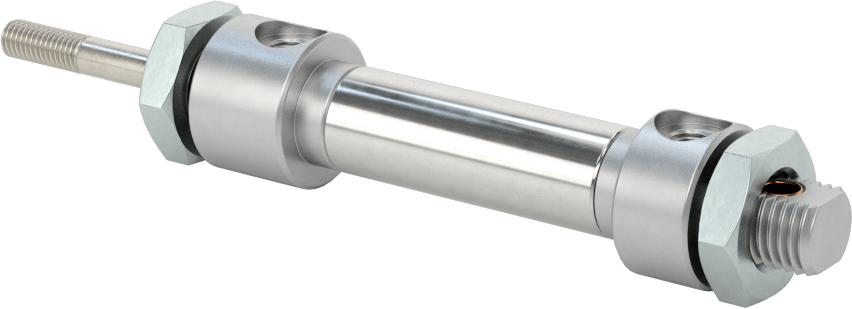

Yuvarlak Gövde Hava Silindiri Montajı, Evrensel Montaj, Hava Geri Çekme
69 varyant (Strok Uzunluğu, Delik Boyutu); ₺8.354 – ₺43.910
Yuvarlak Gövde Hava Silindiri Montajı, tek yönde kuvvet uygulayan ve çubuğu geri çekmek için hava ile yay mekanizmasını kullanan pnömatik bir aktüatördür. Bu seri Strok Uzunluğu ekseninde farklı seçenekler sunar; toplam 69 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺8.354 – ₺43.910 aralığında değişir.
Özellikler
| Hareket | Doğrusal |
| Hava Aktüatör Türü | Hava Silindiri |
| Çalıştırma | Hava |
| Doğrusal Pnömatik Silindir Tipi | Yuvarlak Gövde |
| Montaj Şekli | Evrensel |
| Montaj Yönü | Herhangi Bir Açı |
| Ölçü Birimleri | İnç |
| Delik Boyutu | 7/16"11.1 mm |
| Dış Çap | 1/2"12.7 mm |
| Strok Uzunluğu | 1/2"12.7 mm |
| 50 psi'de kuvvet | 7.5 lbs.3.40 kg |
| 100 psi'da Kuvvet | 15 lbs.6.80 kg |
| 150 psi'da Kuvvet | 22.5 lbs.10.2 kg |
| 200 psi'de kuvvet | 30 lbs.13.6 kg |
| Sensör Hazır | Sensör Hazır Değil |
| Hava Yastığı Tipi | Yastık Yok |
| Çalıştırma Stili | Tek Etkili |
| Onarılabilir | Onarılamaz |
| Dahil Olan Bileşenler | Montaj Somunları, Pivot Burcu, Pivot Pimi, Segmanlar |
| Dahil Olan Montaj Somunlarının Sayısı | 2 |
| Gövde Malzemesi | 304 Paslanmaz Çelik |
| Uç Kapağı Malzemesi | Alüminyum |
| Montaj Somunu Malzemesi | Çinko Kaplı Karbon Çelik |
| Çubuk | |
| Malzeme | 303 Paslanmaz Çelik |
| Çap | 0.19"4.83 mm |
| Uç Tipi | Dişli |
| Diş Boyutu | 10-32 |
| Hava Girişi | |
| Diş Boyutu | 10-32 |
| Diş Tipi | UNF |
| Cins | Dişi |
| Rulman Tipi | Manşon |
| Yatak Malzemesi | Bronz |
| Maksimum Döngü Sayısı | 190,080,000 |
| Maksimum Basınç | 250 psi17 bar |
| Mafsal Pimi Çapı | 0.16"4.06 mm |
| Çalışma Döngüsü | Sürekli |
| Sıcaklık Aralığı | -29°C ila 93°C |
| Çalıştırma Mekanizması | Hava Geri Çekme/Yaylı Açma |

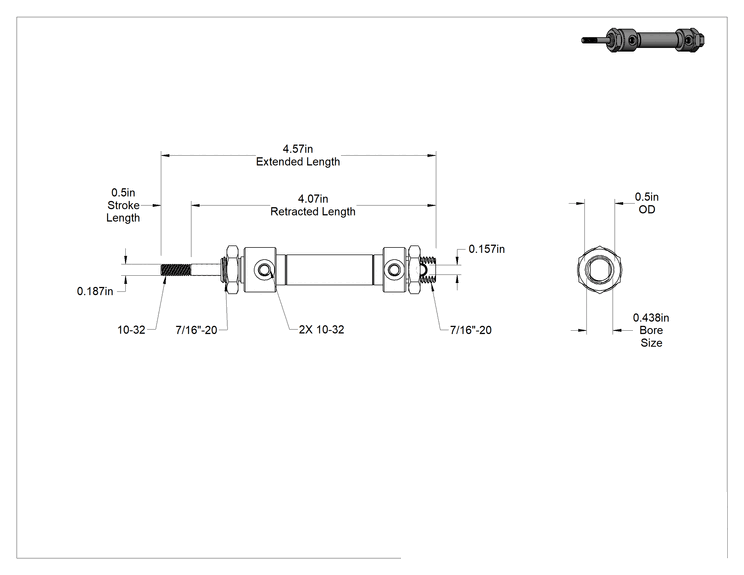

| Uzunluk | |
| Geri çekilmiş | 4.07"10.34 cm |
| Uzatılmış | 4.57"11.61 cm |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Çift etkili silindirlerden daha basit ve uygun maliyetli olan bu tek etkili silindirler, tek yönde kuvvet uygular ve çubuğu orijinal konumuna geri döndürmek için bir yaya sahiptir. Çekme tipi olarak da bilinen hava geri çekme silindirleri, çubuğu geri çekmek için hava kullanır.
Evrensel montajlı silindirlerin her iki ucunda da sabit bir konuma monte etmek için dişler bulunur veya arka uçtaki deliği kullanarak döner montaj yapabilirsiniz.
