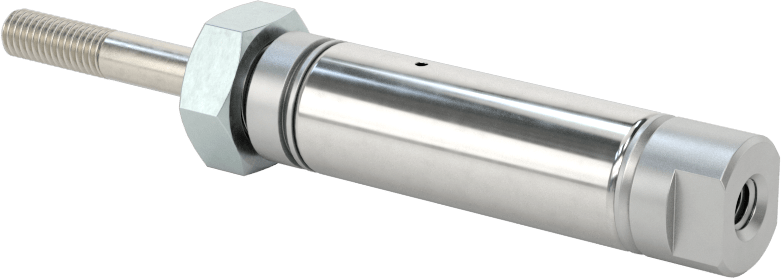

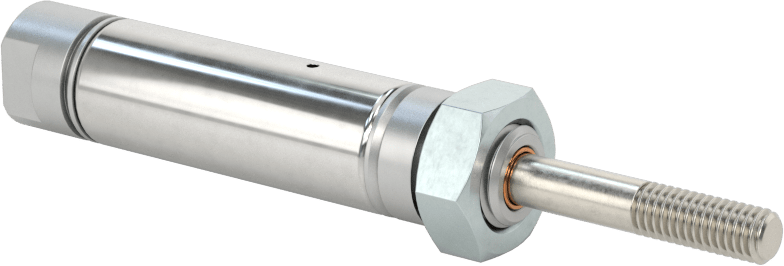

Tek Etkili Yuvarlak Gövdeli Pnömatik Silindirler
Yuvarlak Gövde Hava Silindiri Montajı, Burun Montajı, Hava Uzatma
68 varyant (Strok Uzunluğu, Delik Boyutu); ₺3.824 – ₺27.522
Yuvarlak Gövde Hava Silindiri Montajı, tek yönde kuvvet uygulayan ve yay yardımıyla başlangıç konumuna dönen pnömatik bir aktüatördür. Bu ailede 68 varyant bulunur. Strok Uzunluğu ekseninde 12 farklı seçenek sunulur. Fiyat, seçilen kombinasyona göre ₺3.824 – ₺27.522 aralığında değişir.
Strok Uzunluğu
Delik Boyutu
Uzatılmış Uzunluk
100 psi'da Kuvvet
Dış Çap
Çubuk Diş Boyutu
Geri çekilmiş uzunluk
Çubuk Çapı
50 psi'de kuvvet
Gövde Malzemesi
Hava Girişi Diş Tipi
150 psi'da Kuvvet
Çubuk Malzemesi
₺3.824 Adet
MZ-414513
Paket
Özellikler
| Hareket | Doğrusal |
| Hava Aktüatör Türü | Hava Silindiri |
| Çalıştırma | Hava |
| Doğrusal Pnömatik Silindir Tipi | Yuvarlak Gövde |
| Montaj Şekli | Burun |
| Montaj Yönü | Herhangi Bir Açı |
| Uç Montaj Diş Boyutu | 3/8"-249.52 mm |
| Ölçü Birimleri | İnç |
| Delik Boyutu | 7/16"11.1 mm |
| Dış Çap | 1/2"12.7 mm |
| Strok Uzunluğu | 1/2"12.7 mm |
| 50 psi'de kuvvet | 7.5 lbs.3.40 kg |
| 100 psi'da Kuvvet | 15 lbs.6.80 kg |
| 150 psi'da Kuvvet | 22.5 lbs.10.2 kg |
| 200 psi'de kuvvet | 30 lbs.13.6 kg |
| Sensör Hazır | Sensör Hazır Değil |
| Hava Yastığı Tipi | Yastık Yok |
| Çalıştırma Stili | Tek Etkili |
| Onarılabilir | Onarılamaz |
| Dahil Olan Bileşenler | Montaj Somunu |
| Dahil Olan Montaj Somunlarının Sayısı | 1 |
| Gövde Malzemesi | 304 Paslanmaz Çelik |
| Uç Kapağı Malzemesi | Alüminyum |
| Montaj Somunu Malzemesi | Çinko Kaplama |
| Çubuk | |
| Malzeme | 303 Paslanmaz Çelik |
| Çap | 0.19"4.83 mm |
| Uç Tipi | Dişli |
| Diş Boyutu | 10-32 |
| Hava Girişi | |
| Diş Boyutu | 10-32 |
| Diş Tipi | UNF |
| Cins | Dişi |
| Rulman Tipi | Manşon |
| Yatak Malzemesi | Bronz |
| Maksimum Döngü Sayısı | 190,080,000 |
| Maksimum Basınç | 250 psi17 bar |
| Çalışma Döngüsü | Sürekli |
| Sıcaklık Aralığı | -29°C ila 93°C |
| Çalıştırma Mekanizması | Hava Uzatma/Yay Geri Çekme |

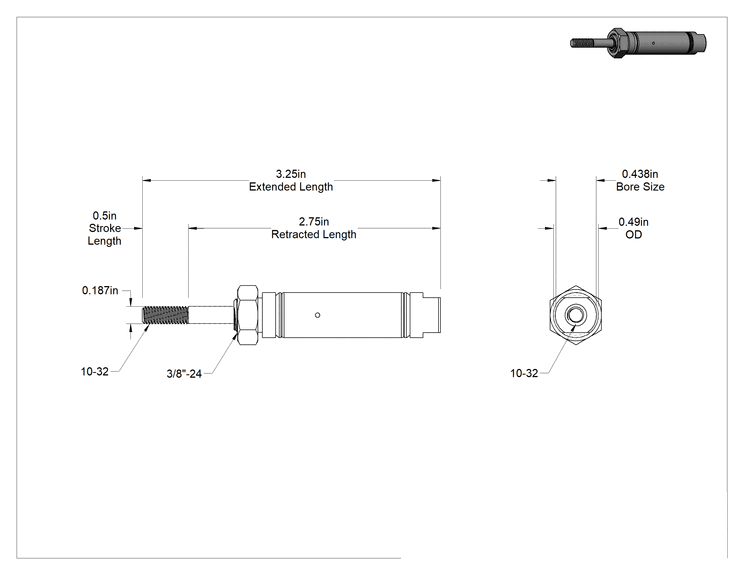

| Uzunluk | |
| Geri çekilmiş | 2.75"69.8 mm |
| Uzatılmış | 3.25"82.5 mm |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Çift etkili silindirlerden daha basit ve uygun maliyetli olan bu tek etkili silindirler, tek yönde kuvvet uygular ve çubuğu orijinal konumuna geri döndüren bir yaya sahiptir.
İtme tipi olarak da bilinen hava uzatma silindirleri, çubuğu uzatmak için hava kullanır.
Burun montajlı silindirlerin ön tarafında dişler bulunur ve sabit bir konuma monte edilir.
