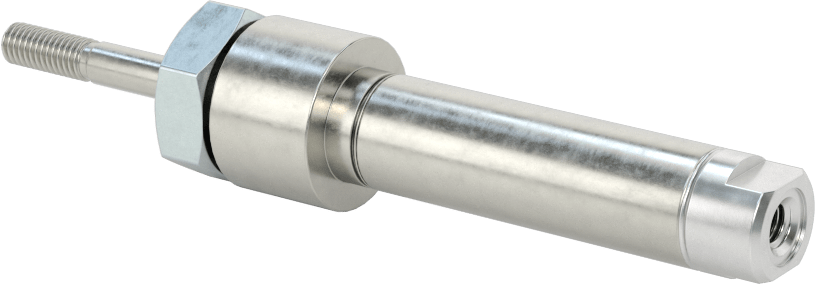

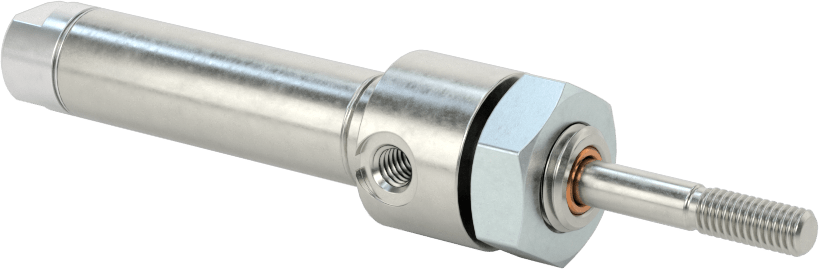

Yuvarlak Gövde Hava Silindiri Montajı, Burun Montajı, Hava Geri Çekme
49 varyant (Strok Uzunluğu, Delik Boyutu); ₺5.616 – ₺30.386
Yuvarlak Gövde Hava Silindiri Montajı, burun kısmındaki dişler sayesinde sabit konuma monte edilen ve havayı kullanarak çubuğu geri çeken tek etkili bir aktüatördür. Strok Uzunluğu eksenine göre 49 varyant sunulan bu seri, farklı Delik Boyutu seçeneklerine sahiptir. Fiyat, seçilen kombinasyona göre ₺5.616 – ₺30.386 aralığında değişir.
Özellikler
| Hareket | Doğrusal |
| Hava Aktüatör Türü | Hava Silindiri |
| Çalıştırma | Hava |
| Doğrusal Pnömatik Silindir Tipi | Yuvarlak Gövde |
| Montaj Şekli | Burun |
| Montaj Yönü | Herhangi Bir Açı |
| Uç Montaj Diş Boyutu | 7/16"-2011.1 mm |
| Ölçü Birimleri | İnç |
| Delik Boyutu | 7/16"11.1 mm |
| Dış Çap | 1/2"12.7 mm |
| Strok Uzunluğu | 1/2"12.7 mm |
| 50 psi'de kuvvet | 7.5 lbs.3.40 kg |
| 100 psi'da Kuvvet | 15 lbs.6.80 kg |
| 150 psi'da Kuvvet | 22.5 lbs.10.2 kg |
| 200 psi'de kuvvet | 30 lbs.13.6 kg |
| Sensör Hazır | Sensör Hazır Değil |
| Hava Yastığı Tipi | Yastık Yok |
| Çalıştırma Stili | Tek Etkili |
| Onarılabilir | Onarılamaz |
| Dahil Olan Bileşenler | Montaj Somunu |
| Dahil Olan Montaj Somunlarının Sayısı | 1 |
| Gövde Malzemesi | 304 Paslanmaz Çelik |
| Uç Kapağı Malzemesi | Alüminyum |
| Montaj Somunu Malzemesi | Çinko Kaplama |
| Çubuk | |
| Malzeme | 303 Paslanmaz Çelik |
| Çap | 0.19"4.83 mm |
| Uç Tipi | Dişli |
| Diş Boyutu | 10-32 |
| Hava Girişi | |
| Diş Boyutu | 10-32 |
| Diş Tipi | UNF |
| Cins | Dişi |
| Rulman Tipi | Manşon |
| Yatak Malzemesi | Bronz |
| Maksimum Döngü Sayısı | 190,080,000 |
| Maksimum Basınç | 250 psi17 bar |
| Çalışma Döngüsü | Sürekli |
| Sıcaklık Aralığı | -29°C ila 93°C |
| Çalıştırma Mekanizması | Hava Geri Çekme/Yaylı Açma |

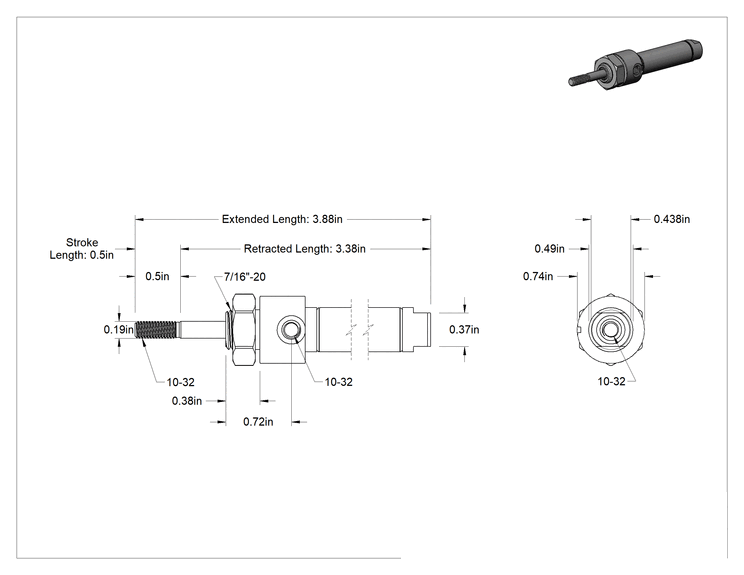

| Uzunluk | |
| Geri çekilmiş | 3.38"85.9 mm |
| Uzatılmış | 3.88"98.6 mm |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Çift etkili silindirlerden daha basit ve uygun maliyetli olan bu tek etkili silindirler, tek yönde kuvvet uygular ve çubuğu orijinal konumuna geri döndürmek için bir yaya sahiptir. Çekme tipi olarak da bilinen hava geri çekme silindirleri, çubuğu geri çekmek için hava kullanır.
Burun montajlı silindirlerin ön tarafında dişler bulunur ve sabit bir konuma monte edilir.
