Hava Silindirleri
Mini Yuvarlak Gövdeli Hava Silindiri, Tek Etkili
2 varyant (Çubuk Ucu Tipi, Strok Uzunluğu); ₺4.834 – ₺7.388
Mini Yuvarlak Gövdeli Hava Silindiri, dar alanlarda küçük cihazları çalıştırmak için kullanılan tek etkili ve itme tipinde bir aktüatördür. Bu ailede 2 varyant bulunur. Çubuk Ucu Tipi seçenekleri arasından seçim yapılabilir. Fiyat, seçilen kombinasyona göre ₺4.834 – ₺7.388 aralığında değişir.
Çubuk Ucu Tipi
Strok Uzunluğu

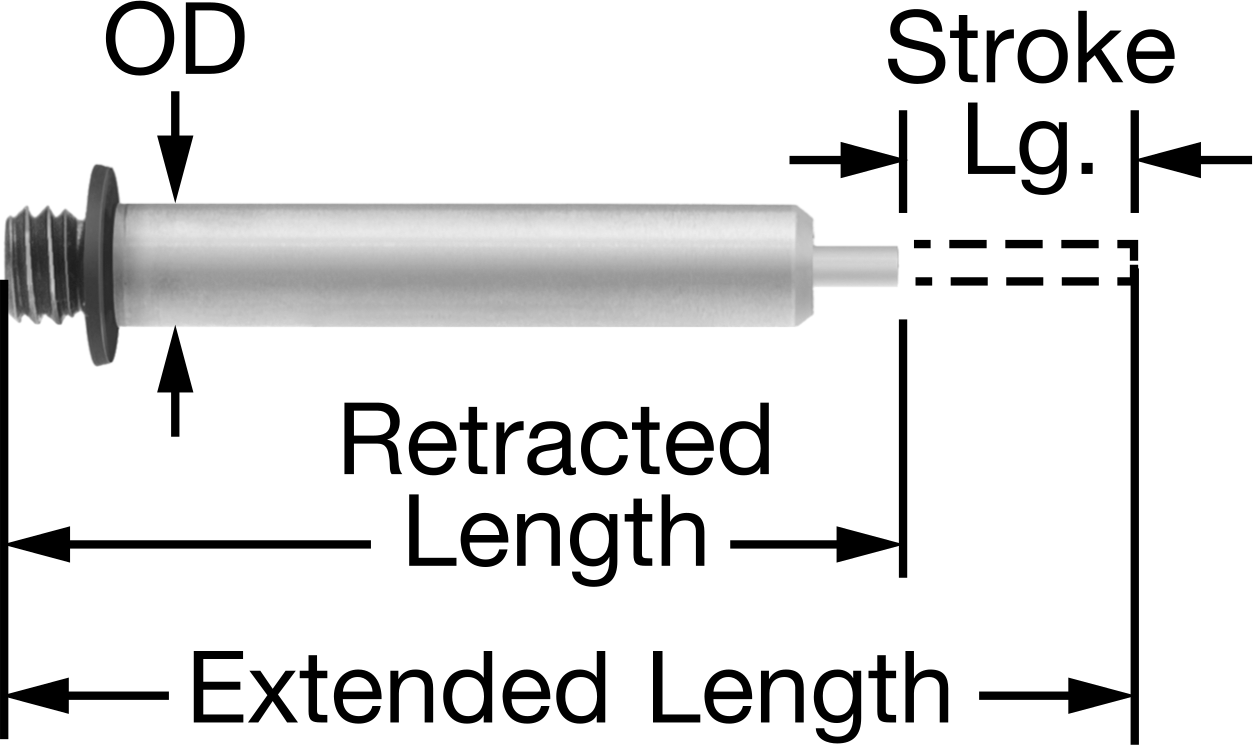

Geri çekilmiş uzunluk
Uzatılmış Uzunluk
₺7.388 Adet
MZ-470358
Paket
Özellikler
| Hareket | Doğrusal |
| Hava Aktüatör Türü | Hava Silindiri |
| Çalıştırma | Hava |
| Doğrusal Pnömatik Silindir Tipi | Yuvarlak Gövde |
| Montaj Şekli | Arka |
| Montaj Yönü | Yatay, Dikey |
| Ölçü Birimleri | İnç |

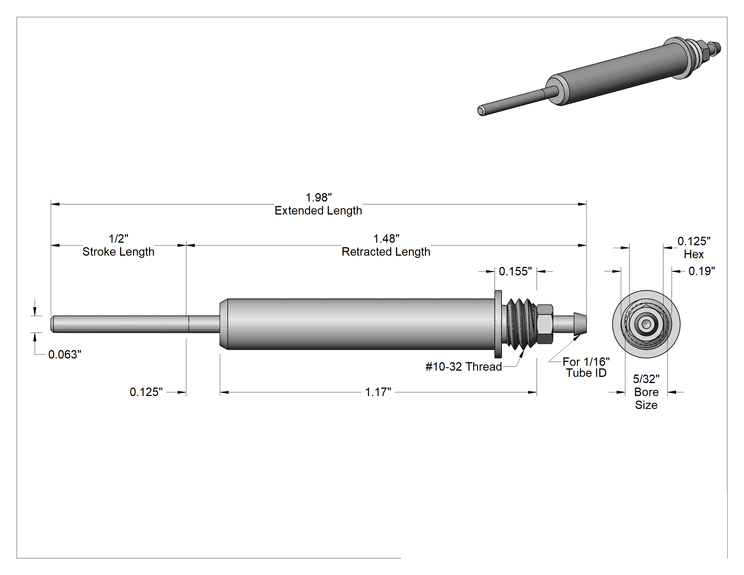

| Delik Boyutu | 5/32"3.97 mm |
| Dış Çap | 0.188"4.78 mm |
| Uzunluk | |
| Strok | 1/2"12.7 mm |
| Geri çekilmiş | 1.48"37.6 mm |
| Uzatılmış | 1.98"50.3 mm |
| 50 psi'de kuvvet | 1 lbs.0.45 kg |
| 100 psi'da Kuvvet | 2 lbs.0.91 kg |
| 150 psi'da Kuvvet | 3 lbs.1.36 kg |
| Sensör Hazır | Sensör Hazır Değil |
| Hava Yastığı Tipi | Yastık Yok |
| Çalıştırma Stili | Tek Etkili |
| Çalıştırma Mekanizması | Hava Uzatma/Yay Geri Çekme |
| Onarılabilir | Onarılamaz |
| Dahil Olan Bileşenler | Hortum Ucu |
| Gövde Malzemesi | 304 Paslanmaz Çelik |
| Uç Kapağı Malzemesi | 303 Paslanmaz Çelik |
| Çubuk | |
| Malzeme | 303 Paslanmaz Çelik |
| Çap | 0.06"1.52 mm |
| Uç Tipi | Silindirik |
| Hava Girişi | |
| Diş Boyutu | 3-56 |
| Diş Tipi | UNF |
| Cins | Dişi |
| Bağlantı Tipi | Dişli |
| Hortum İç Çapı için | 1/16"1.59 mm |
| Maksimum Döngü Sayısı | 10,000,000 |
| Maksimum Basınç | 150 psi10 bar |
| Çalışma Döngüsü | Sürekli |
| Sıcaklık Aralığı | -1°C ila 110°C |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Uzunluğu 2 inçten az olan bu silindirler, diğer silindirlerin sığmadığı yerlerde küçük cihazları çalıştırır. Tek etkili, itme tipindedirler; hava çubuğu uzatır ve bir yay çubuğu orijinal konumuna geri döndürür. Bağlantı noktası 3-56 UNF dişi; silindirler, 1/16 inç iç çaplı borular için dikenli bir adaptörle birlikte gelir.
