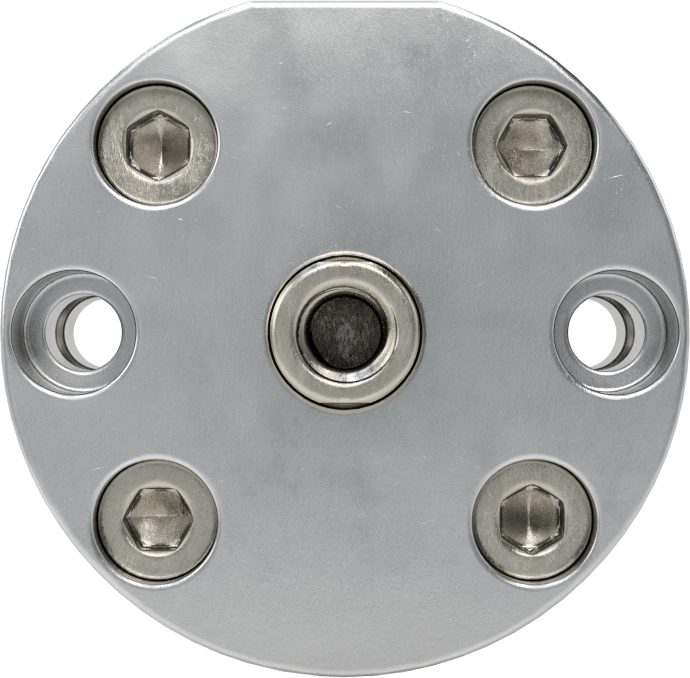

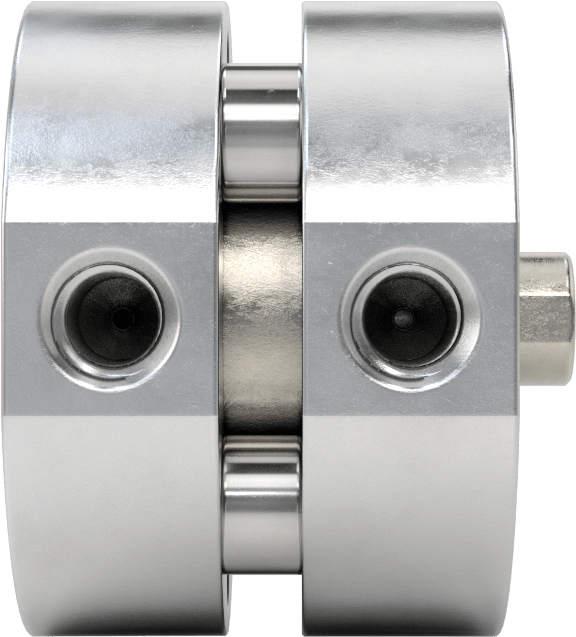

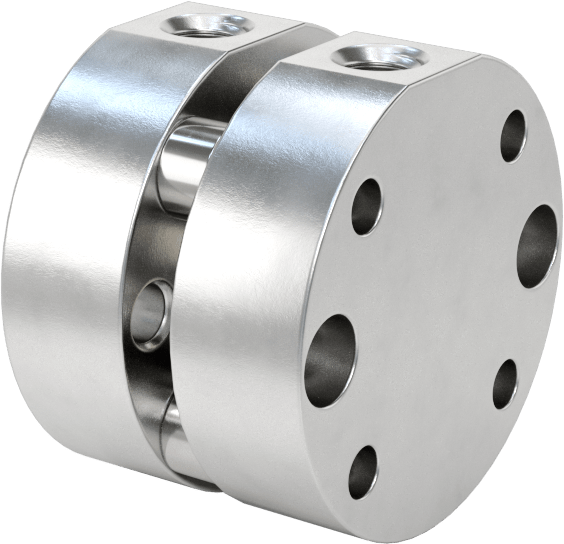

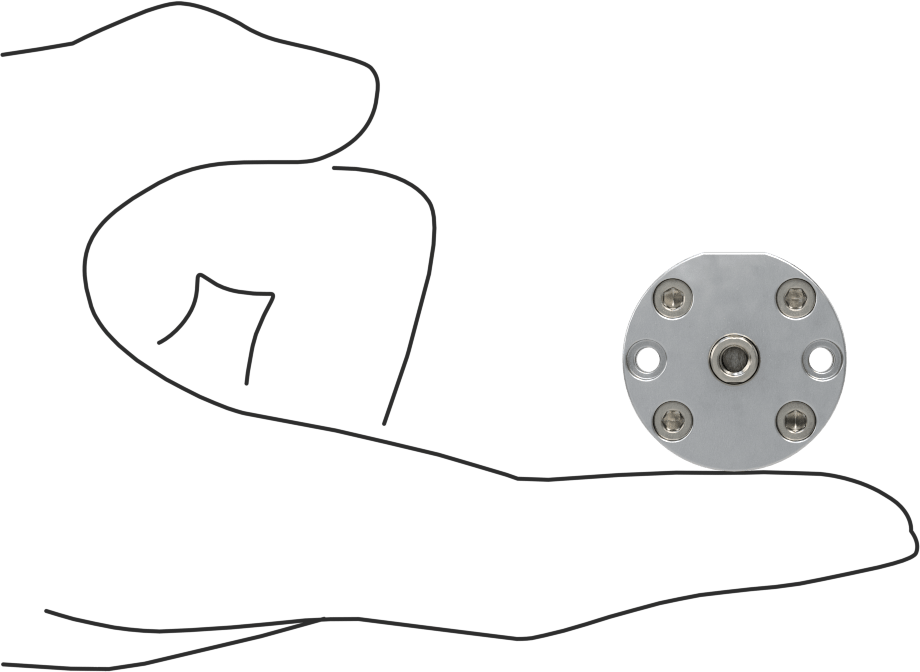

Yuvarlak Yüzlü Kompakt Bağlantı Çubuğu Hava Silindiri, Çift Etkili

Kompakt Bağlantı Çubuğu Hava Silindiri, montaj delikleri sayesinde sabit bir yüzeye bağlanarak dar alanlarda yüksek güç ve strok performansı sağlar. Bu aile; Delik Boyutu ve Strok gibi eksenlerle toplam 96 varyant sunar. Fiyat, seçilen kombinasyona göre ₺12.960 – ₺46.350 aralığında değişir.

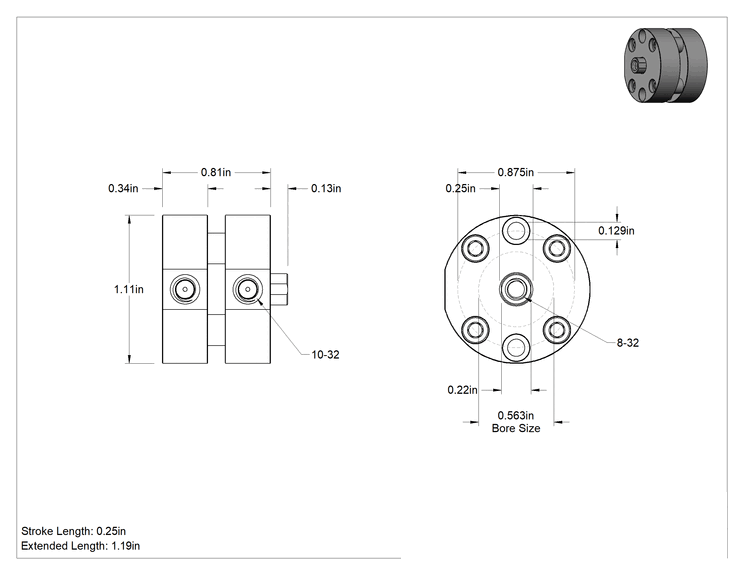

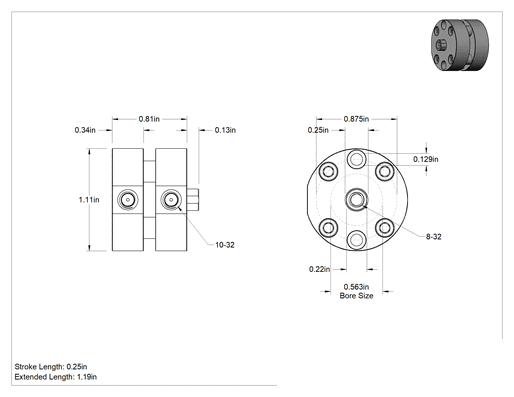

Teknik Çizim

Teknik Çizim

Delik Boyutu

9/16"3/4"1 1/16"1 1/2"2"2 1/2"3"

Dış Çap

1.12"1 1/2"2"2.62"3.12"3 3/4"4 1/4"

Strok

1/4"1/2"3/4"1"1 1/4"1 1/2"1 3/4"2"2 1/4"2 1/2"2 3/4"3"3 1/4"3 1/2"3 3/4"4"

Geri çekilmiş

0.94"1.19"1.26"1.32"1.44"1.51"1.57"1.63"1.69"1.76"1.82"1.88"1.94"2.01"2.07"2.13"2.19"2.26"2.32"2.38"2.44"2.51"2.57"2.63"2.69"2.76"2.82"2.88"2.94"3.01"3.07"3.13"3.19"3.26"3.32"3.38"3.44"3.51"3.57"3.69"3.76"3.82"3.88"3.94"4.01"4.07"4.32"4.38"4.51"4.57"4.63"4.69"4.82"4.88"5.01"5.07"5.13"5.32"5.38"

Uzatılmış

1.19"1.51"1.57"1.69"1.82"1.88"2.01"2.07"2.19"2.32"2.38"2.51"2.57"2.69"2.82"2.88"3.01"3.07"3.19"3.32"3.38"3.51"3.57"3.69"3.82"3.88"4.01"4.07"4.19"4.32"4.38"4.51"4.57"4.69"4.82"4.88"5.01"5.07"5.19"5.32"5.38"5.51"5.57"5.69"6.01"6.07"6.19"6.32"6.38"6.51"6.69"7.01"7.07"7.19"7.32"7.38"7.57"7.82"7.88"8.01"8.07"8.32"8.38"8.57"8.69"8.88"9.01"9.07"9.32"9.38"

50 psi'de kuvvet

12.5 lbs.20 lbs.45 lbs.85 lbs.155 lbs.250 lbs.350 lbs.

100 psi'da Kuvvet

25 lbs.40 lbs.90 lbs.170 lbs.310 lbs.500 lbs.700 lbs.

150 psi'da Kuvvet

1,050 lbs.37.5 lbs.60 lbs.135 lbs.255 lbs.465 lbs.750 lbs.

200 psi'de kuvvet

1,000 lbs.1,400 lbs.50 lbs.80 lbs.180 lbs.340 lbs.620 lbs.

Çap

0.25"0.31"0.5"0.63"0.75"0.88"

Diş Boyutu

10-325/16"-243/8"-241/2"-205/8"-18

Diş Tipi

NPTUNF

Maksimum Döngü Sayısı

11,088,00011,827,20012,672,00013,646,70014,784,00016,128,00017,740,80019,712,00022,176,00025,344,00029,568,00035,481,60044,352,00059,136,00088,704,000177,408,000

Boru Çapı

1/41/8

₺12.960 Adet

MZ-265084

Paket

Siparişe Ekle

Özellikler

Hareket	Doğrusal
Hava Aktüatör Türü	Hava Silindiri
Çalıştırma	Hava
Doğrusal Pnömatik Silindir Tipi	Bağlantı Çubuğu
Yüz Şekli	Yuvarlak
Montaj Şekli	Yüz, Arka
Montaj Yönü	Herhangi Bir Açı
Ölçü Birimleri	İnç
Delik Boyutu	9/16"14.3 mm
Dış Çap	1.12"28.4 mm
Uzunluk
Strok	1/4"6.35 mm
Geri çekilmiş	0.94"23.9 mm
Uzatılmış	1.19"30.2 mm
50 psi'de kuvvet	12.5 lbs.5.67 kg
100 psi'da Kuvvet	25 lbs.11.3 kg
150 psi'da Kuvvet	37.5 lbs.17.0 kg
200 psi'de kuvvet	50 lbs.22.7 kg
Sensör Hazır	Sensör Hazır Değil
Çalıştırma Stili	Çift Etkili
Çalıştırma Mekanizması	Hava Uzatma/Hava Geri Çekme
Onarılabilir	Onarılabilir
Gövde Malzemesi	304 Paslanmaz Çelik
Uç Kapağı Malzemesi	Alüminyum
Çubuk
Malzeme	303 Paslanmaz Çelik
Çap	0.25"6.35 mm
Uç Tipi	İçten Dişli
Diş Boyutu	8-32
Hava Girişi
Diş Boyutu	10-32
Diş Tipi	UNF
Cins	Dişi
Rulman Tipi	Manşon
Yatak Malzemesi	Bronz
Maksimum Döngü Sayısı	177,408,000
Maksimum Basınç	200 psi14 bar
Bağlantı Çubuğu Konumu	Dış
Çalışma Döngüsü	Sürekli
Sıcaklık Aralığı	-29°C ila 66°C
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Diğer bağlantı çubuğu silindirlerinin gücünü ve strokunu yarıdan daha az bir alanda elde edin. Silindirlerde montaj delikleri bulunur; bir ucu sağlam bir yüzeye sabitlenmelidir.
