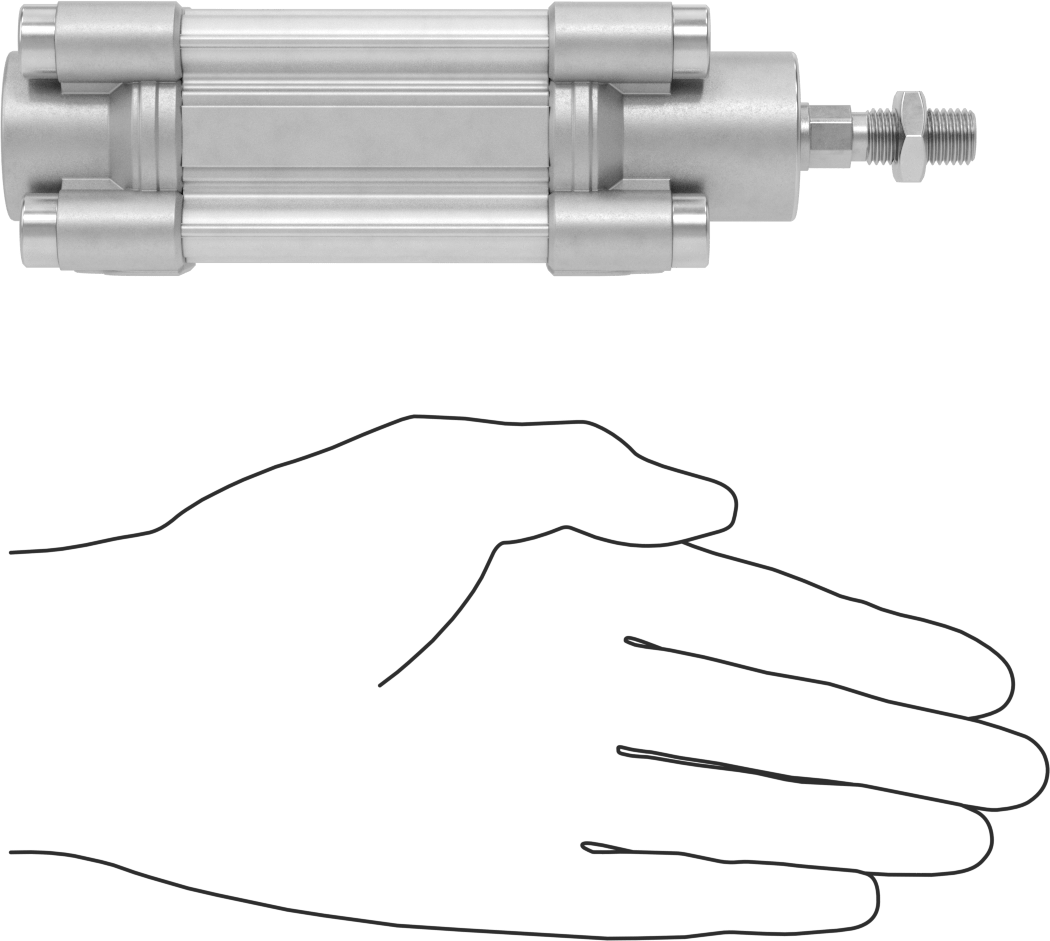

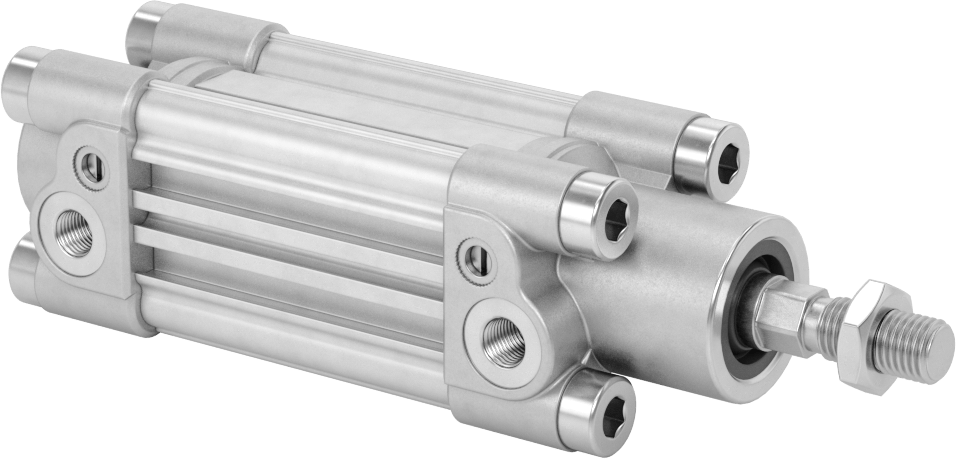

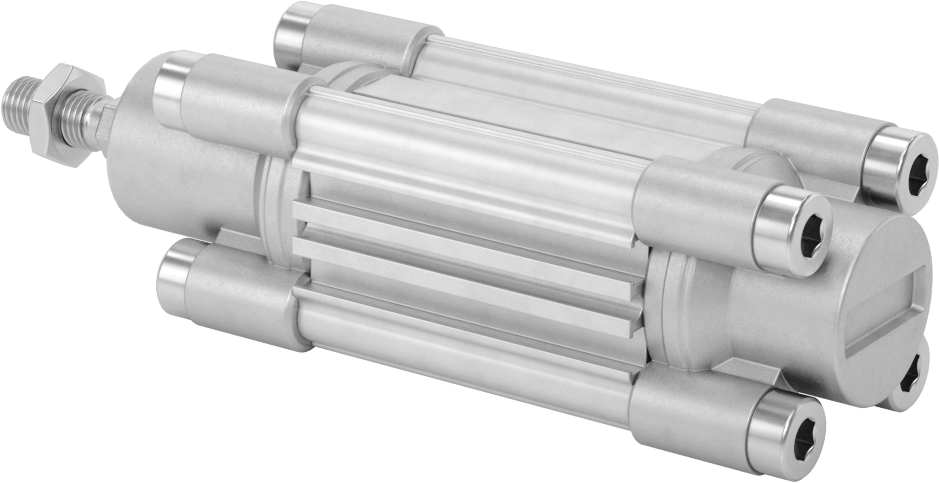

Kapalı Gövdeli Hava Silindiri, ISO Footprint
36 varyant (Strok Uzunluğu, Delik Boyutu); ₺48.772 – ₺79.218
Kapalı Gövdeli Hava Silindiri, ISO Footprint, alüminyum gövdesiyle kirlenmeyi önleyen ve her iki yönde kuvvet uygulayan çift etkili bir aktüatördür. Strok Uzunluğu ekseninde 12 seçenekle toplam 36 varyant sunulur; ayrıca farklı Delik Boyutu alternatifleri mevcuttur. Fiyat, seçilen kombinasyona göre ₺48.772 – ₺79.218 aralığında değişir.
Özellikler
| Hareket | Doğrusal |
| Hava Aktüatör Türü | Hava Silindiri |
| Çalıştırma | Hava |
| Doğrusal Pnömatik Silindir Tipi | Enclosed Body |
| Montaj Ayak Ölçüleri | ISO Metric |
| Montaj Şekli | Yüz, Pivot |
| Montaj Yönü | Herhangi Bir Açı |
| Ölçü Birimleri | Metrik |

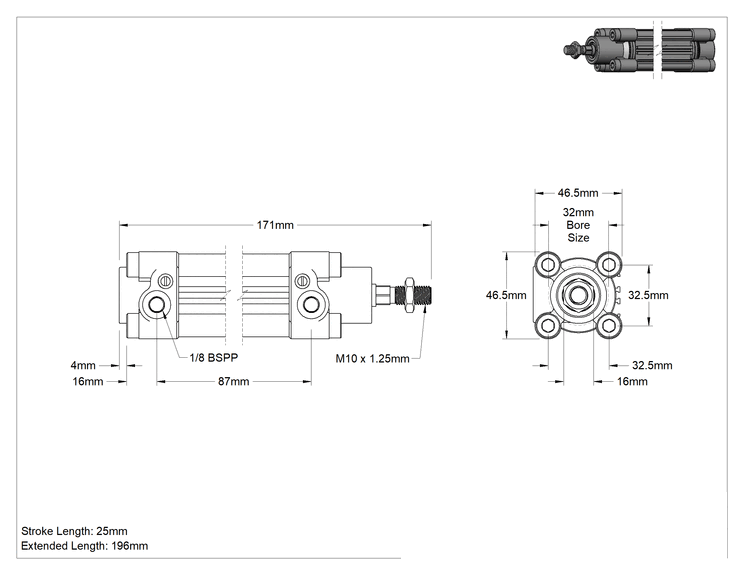

| Delik Boyutu | 32 mm |
| Genişlik | 46.5 mm |
| Uzunluk, mm | |
| Strok | 25 |
| Geri çekilmiş | 171 |
| Uzatılmış | 196 |
| 50 psi'de kuvvet | 62.5 lbs.28.3 kg |
| 100 psi'da Kuvvet | 125 lbs.56.7 kg |
| Sensör Hazır | Sensör Hazır |
| Hava Yastığı Tipi | Ayarlanabilir Yastık |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Onarılabilir | Onarılabilir |
| Dahil Olan Bileşenler | Montaj Somunu |
| Gövde Malzemesi | Alüminyum |
| Uç Kapağı Malzemesi | Alüminyum |
| Çubuk | |
| Malzeme | 431 Paslanmaz Çelik |
| Çap | 12 mm |
| Uç Tipi | Dişli |
| Diş Boyutu | M10 |
| Hava Girişi | |
| Boru Çapı | 1/83.17 mm |
| Diş Tipi | BSPP |
| Cins | Dişi |
| Rulman Tipi | Manşon |
| Yatak Malzemesi | Bronz |
| Maksimum Döngü Sayısı | 10,000,000 |
| Maksimum Basınç | 145 psi10.0 bar |
| Bağlantı Çubuğu İmalatı | Ekstrüde |
| Bağlantı Çubuğu Konumu | İç |
| Çalışma Döngüsü | Sürekli |
| Karşılanan Teknik Özellikler | ISO 15552 |
| Sıcaklık Aralığı | -20°C ila 79°C |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Ekstrüde alüminyum gövdesi sayesinde bu silindirlerde kir birikebilecek açık alanlar yoktur. Kolay değiştirilebilirlik için yaygın montaj şablonlarına uyan ISO endüstri standardı ayak izine sahiptirler. Bu silindirler çift etkili olduğundan her iki yönde de kuvvet uygularlar. Aşınmayı en aza indirmek ve gürültüyü azaltmak için pistonun darbesini hava ile yumuşatırlar. Her bağlantı noktasındaki bir vida ile yastıklama miktarını ayarlayın. Hepsinde manyetik piston bulunur, bu sayede sensörlerle (ayrı satılır) birlikte kullanarak röleleri ve kontrolörleri etkinleştirebilirsiniz. Birden fazla sensör kullanabilirsiniz; tetiklemek istediğiniz her eylem için bir tane takın.
