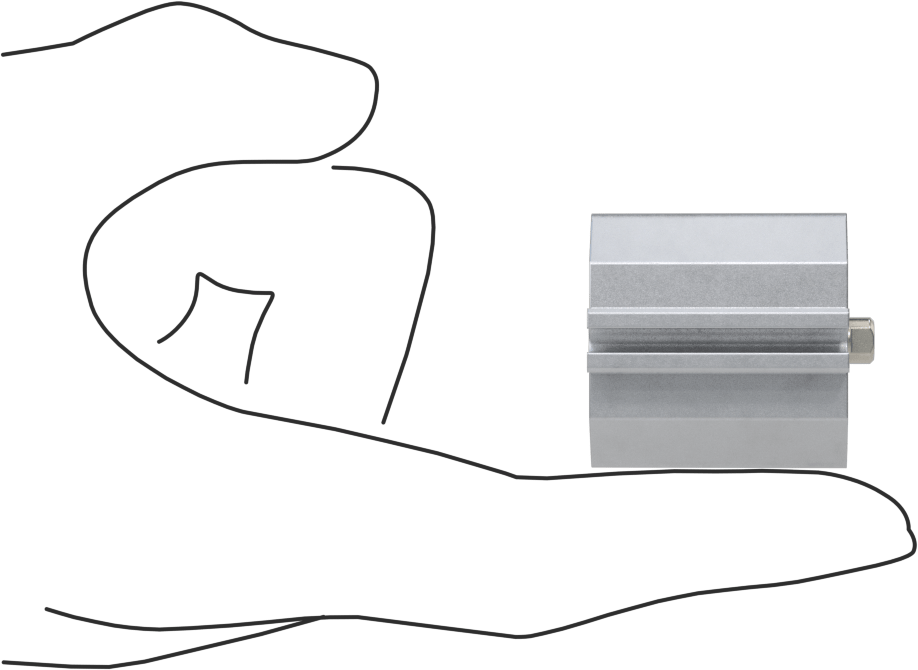

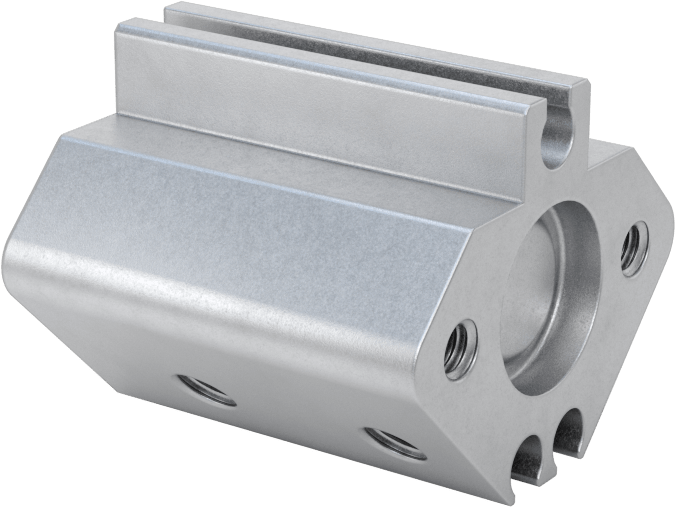

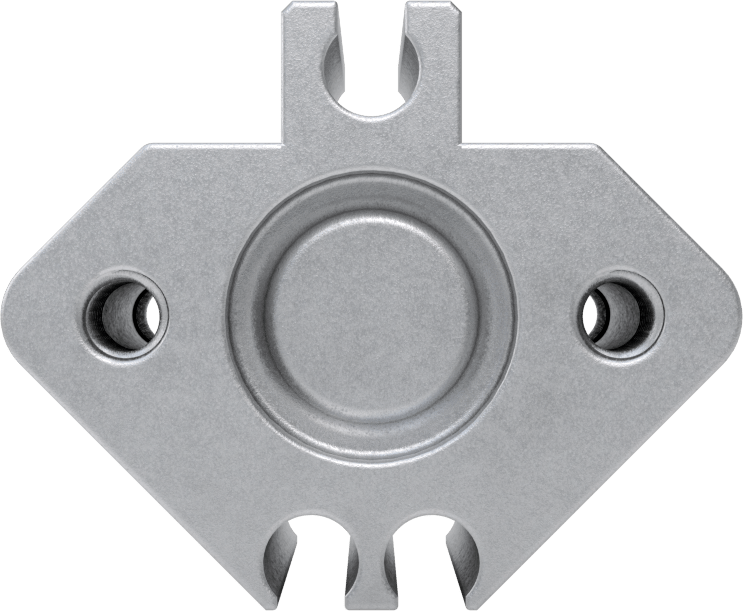

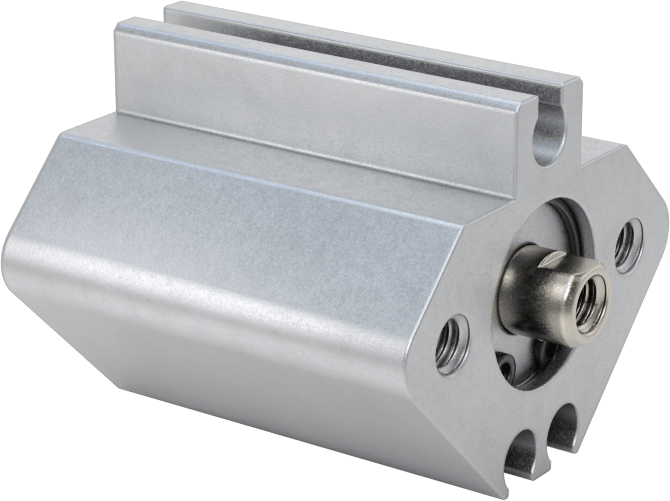

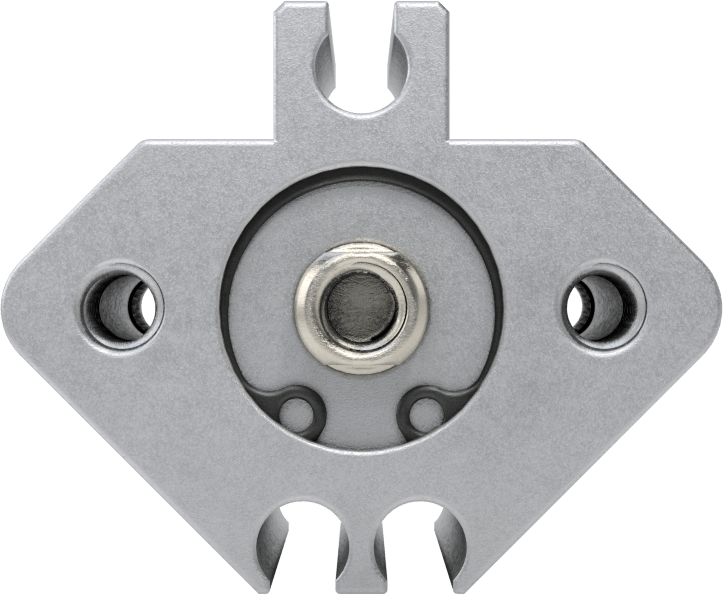

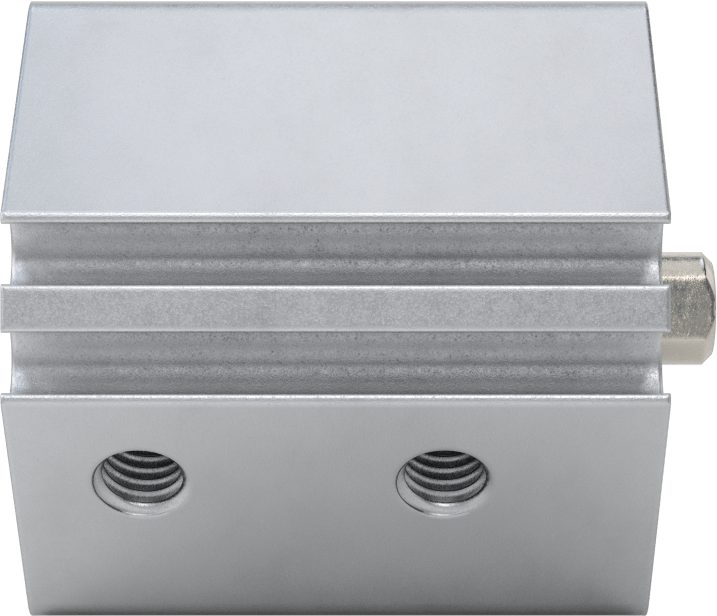

Esnek Montajlı Hava Silindiri, Çift Etkili

Esnek Montajlı Hava Silindiri, gövde üzerindeki dişli delikler sayesinde doğrudan ekipmana monte edilebilen ve manyetik pistonuyla sensörlerle uyumlu çalışan çift etkili bir aktüatördür. Bu sayfada Delik Boyutu ve Strok gibi eksenlerin kombinasyonlarıyla 100 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺6.324 – ₺27.776 aralığında değişir.

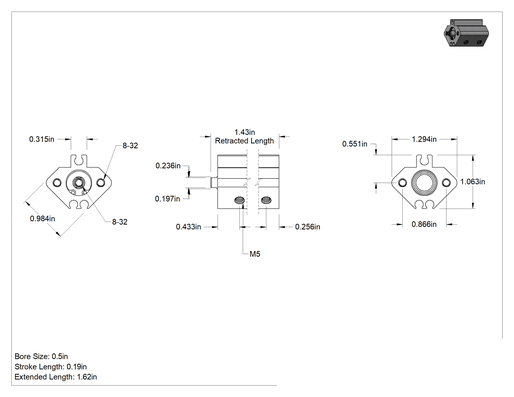

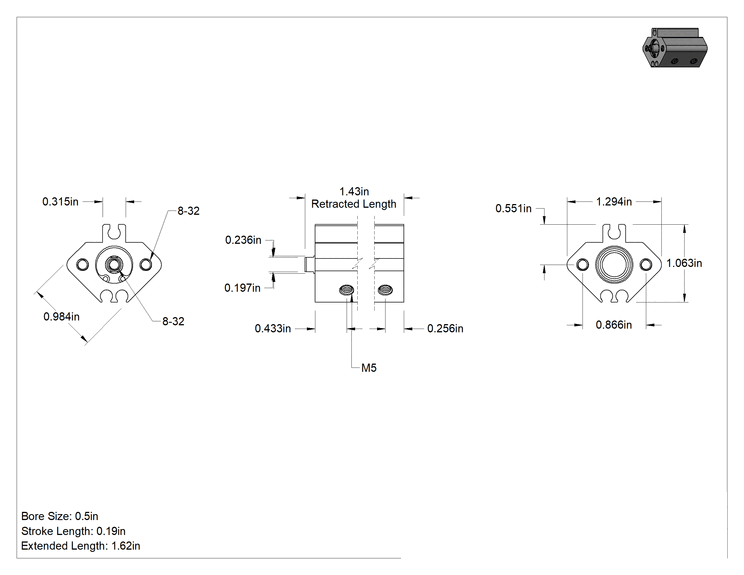

Teknik Çizim

Teknik Çizim

Delik Boyutu

1/2"3/4"1"1 1/4"2"3 1/4"

Genişlik

0.98"1.42"1.57"1.77"2.52"3.86"

Strok

3/16"1/4"5/16"3/8"7/16"1/2"9/16"5/8"11/16"3/4"13/16"7/8"15/16"1"1 1/16"1 1/8"1 3/16"1 1/4"1 7/16"1 1/2"1 3/4"2"2 1/4"2 1/2"2 3/4"3"

Geri çekilmiş

1.428"1.614"1.615"1.664"1.772"1.803"1.811"1.851"1.969"1.99"2.008"2.039"2.097"2.165"2.205"2.226"2.24"2.284"2.362"2.402"2.428"2.472"2.476"2.559"2.659"2.664"2.688"2.756"2.795"2.851"2.875"2.909"2.953"2.992"3.039"3.063"3.097"3.15"3.189"3.226"3.25"3.284"3.346"3.386"3.472"3.476"3.5"3.543"3.659"3.688"3.875"3.909"4.063"4.25"4.5"4.528"4.847"5.438"5.512"5.847"6.438"

Uzatılmış

1.615"1.811"1.851"1.865"1.928"1.969"1.99"2.047"2.101"2.205"2.226"2.24"2.283"2.284"2.303"2.362"2.365"2.48"2.534"2.539"2.598"2.601"2.615"2.638"2.659"2.717"2.74"2.835"2.851"2.875"2.972"2.976"2.992"3.031"3.034"3.053"3.11"3.115"3.125"3.24"3.25"3.268"3.284"3.386"3.409"3.425"3.476"3.504"3.543"3.553"3.563"3.615"3.784"3.789"3.819"3.851"3.875"3.898"3.909"3.937"4"4.016"4.101"4.173"4.284"4.449"4.5"4.534"4.539"4.606"4.875"4.961"4.972"4.976"5.079"5.125"5.354"5.409"5.476"5.512"5.563"5.909"6"6.5"6.772"7.008"7.097"7.283"7.347"7.597"7.688"7.938"8.188"8.504"8.847"9.438"

50 psi'de kuvvet

8.5 lbs.24.5 lbs.38.5 lbs.63 lbs.153.5 lbs.395.5 lbs.

100 psi'da Kuvvet

17 lbs.49 lbs.76 lbs.125 lbs.304 lbs.779 lbs.

Malzeme

304 Paslanmaz ÇelikÇelik

Çap

0.236"0.394"0.472"0.63"0.787"0.984"

Diş Boyutu

5/16"-241/2"-205/8"-18M5

Diş Tipi

MetrikNPT

Menşe Ülke

JaponyaÇin Halk CumhuriyetiAmerika Birleşik DevletleriVietnam

Boru Çapı

1/41/83/8

₺6.324 Adet

MZ-399374

Paket

Siparişe Ekle

Özellikler

Hareket	Doğrusal
Hava Aktüatör Türü	Hava Silindiri
Çalıştırma	Hava
Doğrusal Pnömatik Silindir Tipi	Enclosed Body
Montaj Yönü	Herhangi Bir Açı
Ölçü Birimleri	İnç
Delik Boyutu	1/2"12.7 mm
Genişlik	0.98"24.9 mm
Uzunluk
Strok	3/16"4.76 mm
Geri çekilmiş	1.428"36.3 mm
Uzatılmış	1.615"41.0 mm
50 psi'de kuvvet	8.5 lbs.3.86 kg
100 psi'da Kuvvet	17 lbs.7.71 kg
Sensör Hazır	Sensör Hazır
Çalıştırma Stili	Çift Etkili
Çalıştırma Mekanizması	Hava Uzatma/Hava Geri Çekme
Onarılabilir	Onarılabilir
Gövde Malzemesi	Alüminyum
Çubuk
Malzeme	304 Paslanmaz Çelik
Çap	0.236"5.99 mm
Uç Tipi	Dişli
Diş Boyutu	8-32
Hava Girişi
Diş Boyutu	M5
Diş Tipi	Metrik
Cins	Dişi
Maksimum Döngü Sayısı	10,000,000
Maksimum Basınç	145 psi10.0 bar
Çalışma Döngüsü	Sürekli
Sıcaklık Aralığı	-10°C ila 60°C
Menşe Ülke	Vietnam

Açıklama

Her köşedeki dişli delikler sayesinde bu silindirleri doğrudan ekipmana veya ek parçalarla (dahil değildir) monte edebilirsiniz. Hepsinde manyetik piston bulunur, böylece sensörlerle (dahil değildir) birlikte kullanarak röleleri ve kontrolörleri etkinleştirebilirsiniz.
