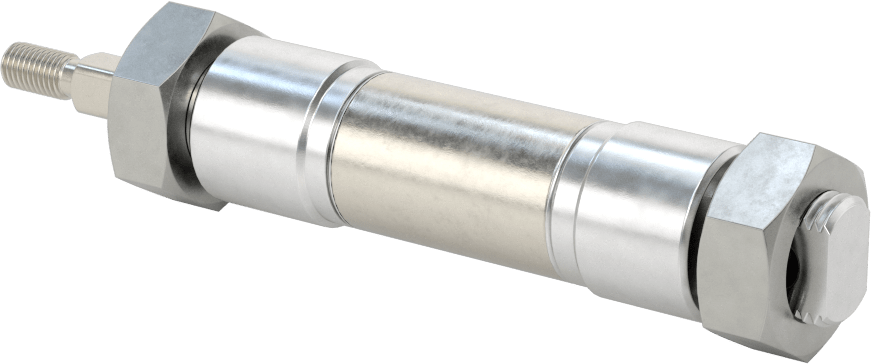

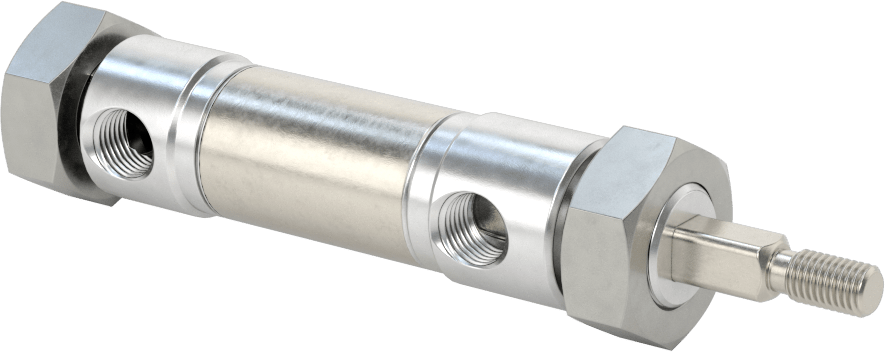

Dönmeyen Yuvarlak Gövdeli Hava Silindiri
28 varyant (Delik Boyutu, Strok Uzunluğu); ₺25.392 – ₺74.094
Dönmeyen Yuvarlak Gövdeli Hava Silindiri, kare piston çubuğu sayesinde hareket sırasında dönmeyi önleyerek yükleri eşit kuvvetle itip çeker. Strok Uzunluğu eksenine göre 28 varyant bulunur; Delik Boyutu seçenekleri de listede yer alır. Fiyat, seçilen kombinasyona göre ₺25.392 – ₺74.094 aralığında değişir.
Özellikler
| Hareket | Doğrusal |
| Hava Aktüatör Türü | Hava Silindiri |
| Çalıştırma Türü | Dönmez |
| Çalıştırma | Hava |
| Doğrusal Pnömatik Silindir Tipi | Yuvarlak Gövde |
| Montaj Şekli | Evrensel |
| Montaj Yönü | Herhangi Bir Açı |
| Ölçü Birimleri | İnç |

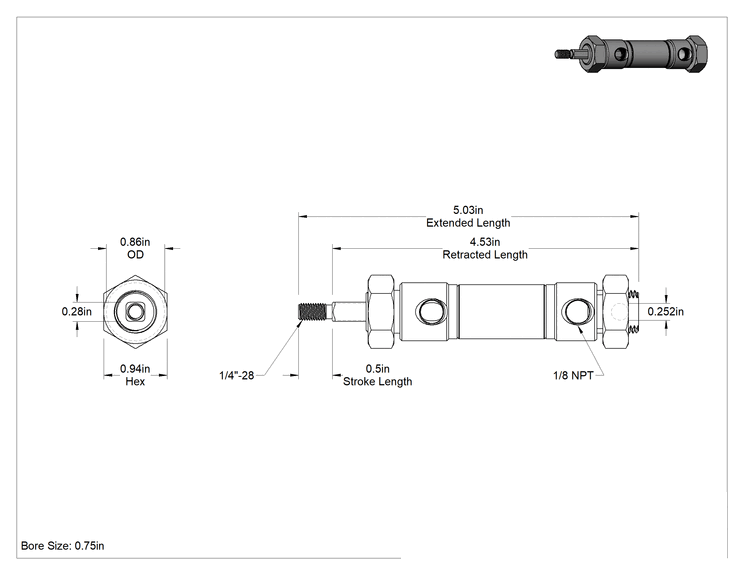

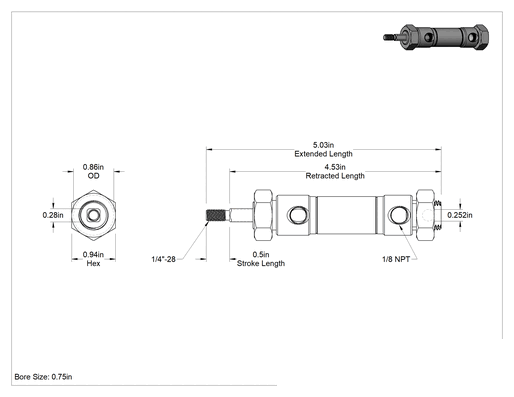

| Delik Boyutu | 3/4"19.0 mm |
| Dış Çap | 0.86"21.8 mm |
| Uzunluk | |
| Strok | 1/2"12.7 mm |
| Geri çekilmiş | 4.53"11.51 cm |
| Uzatılmış | 5.03"12.78 cm |
| 50 psi'de kuvvet | 22 lbs.9.98 kg |
| 100 psi'da Kuvvet | 44 lbs.20.0 kg |
| 150 psi'da Kuvvet | 66 lbs.29.9 kg |
| 200 psi'de kuvvet | 88 lbs.39.9 kg |
| Sensör Hazır | Sensör Hazır |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Onarılabilir | Onarılamaz |
| Dahil Olan Bileşenler | Montaj Somunları, Pivot Burcu, Segmanlar |
| Dahil Olan Montaj Somunlarının Sayısı | 2 |
| Gövde Malzemesi | 304 Paslanmaz Çelik |
| Uç Kapağı Malzemesi | Alüminyum |
| Montaj Somunu Malzemesi | Çinko Kaplı Çelik |
| Çubuk | |
| Malzeme | 304 Paslanmaz Çelik |
| Çap | 0.28"7.11 mm |
| Uç Tipi | Dişli |
| Diş Boyutu | 1/4"-286.35 mm |
| Hava Girişi | |
| Boru Çapı | 1/83.17 mm |
| Diş Tipi | NPT |
| Cins | Dişi |
| Maksimum Döngü Sayısı | 190,080,000 |
| Maksimum Basınç | 250 psi17 bar |
| Mafsal Pimi Çapı | 0.25"6.35 mm |
| Çalışma Döngüsü | Sürekli |
| Sıcaklık Aralığı | -29°C ila 93°C |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Aletleri ileri geri hareket ettirirken bükülmelerini önleyin. Bu hava silindirleri, yuvarlak piston çubuğu yerine, uzayıp kısalırken dönmeyi önleyen kare bir çubuğa sahiptir. Yuvarlak gövdeli ve dışta bağlantı çubuğu bulunmayan bu silindirler, dar alanlara sığar. Çift etkili oldukları için yükleri hem çeker hem de iterler ve bunu eşit kuvvetle yaparlar.
Piston manyetiktir, bu nedenle bu silindirleri sensörlerle (ayrı satılır) birlikte kullanarak röleleri ve kontrolörleri etkinleştirebilirsiniz. Piston bir sensörün önünden geçtiğinde sensör etkinleşir. Tetiklemek istediğiniz her eylem için bir tane olmak üzere birden fazla sensör kullanabilirsiniz.
