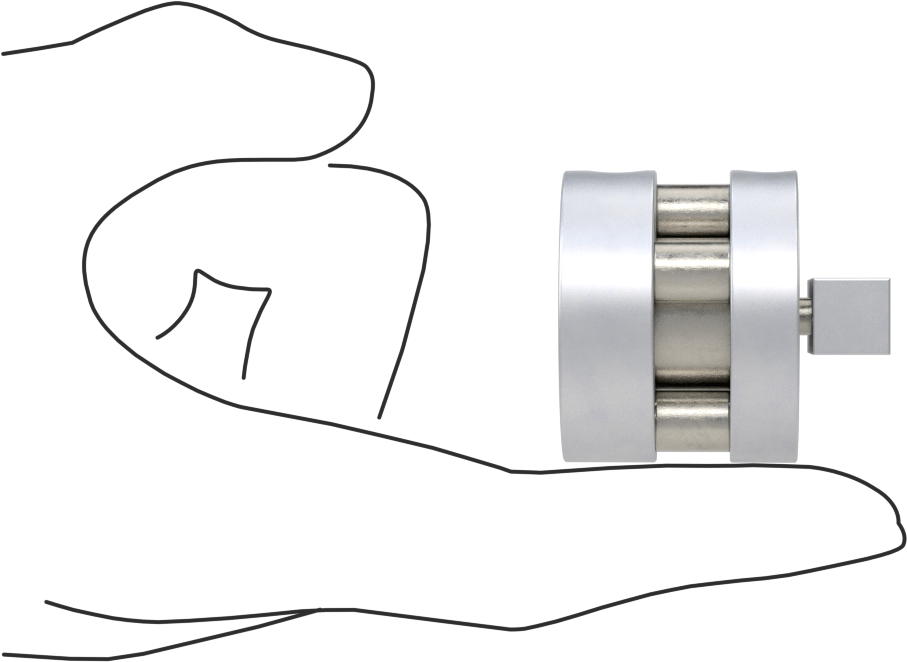

Dönmeyen Kompakt Bağlantı Çubuğu Hava Silindiri

Dönmeyen Kompakt Bağlantı Çubuğu Hava Silindiri, iki paralel piston çubuğu sayesinde başlık bükülmesini önleyerek dar alanlarda yüksek güç aktarımı sağlar. Bu sayfada Delik Boyutu ve Strok gibi özelliklere göre 52 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺25.662 – ₺61.026 aralığında değişir.

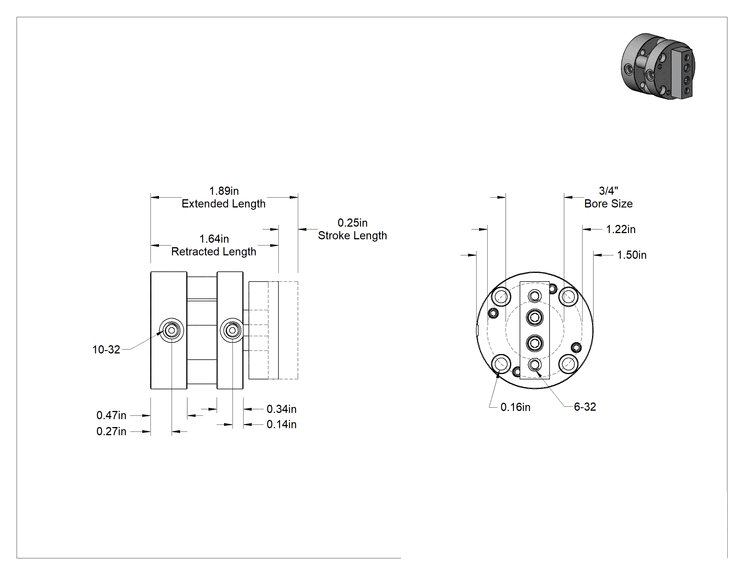

Teknik Çizim

Teknik Çizim

Delik Boyutu

3/4"1 1/16"1 1/2"2"

Dış Çap

1 1/2"2"2.63"3.13"

Strok

1/4"1/2"3/4"1"1 1/4"1 1/2"1 3/4"2"2 1/4"2 1/2"2 3/4"3"3 1/4"3 1/2"4"

Geri çekilmiş

1.64"1.89"2.01"2.13"2.14"2.26"2.33"2.38"2.39"2.51"2.58"2.63"2.64"2.76"2.83"2.88"2.89"3.01"3.08"3.13"3.14"3.26"3.33"3.38"3.39"3.51"3.58"3.63"3.64"3.76"3.83"3.88"3.89"4.08"4.26"4.38"4.39"4.51"4.58"4.63"4.76"4.83"4.88"4.89"5.08"5.26"5.33"5.38"5.39"5.76"5.88"6.08"

Uzatılmış

1.89"2.26"2.38"2.39"2.58"2.76"2.88"2.89"3.08"3.26"3.38"3.39"3.58"3.76"3.88"3.89"4.08"4.26"4.38"4.39"4.58"4.76"4.88"4.89"5.08"5.26"5.38"5.39"5.58"5.76"5.88"5.89"6.08"6.39"6.76"6.88"7.08"7.26"7.38"7.39"7.58"7.76"7.88"8.08"8.39"8.58"8.76"8.88"9.39"9.76"9.88"10.08"

50 psi'de kuvvet

20 lbs.45 lbs.85 lbs.155 lbs.

100 psi'da Kuvvet

40 lbs.90 lbs.170 lbs.310 lbs.

150 psi'da Kuvvet

60 lbs.135 lbs.255 lbs.465 lbs.

200 psi'de kuvvet

80 lbs.180 lbs.340 lbs.620 lbs.

Diş Tipi

NPTUNF

Maksimum Döngü Sayısı

11,088,00012,672,00013,646,70014,784,00016,128,00017,740,80019,712,00022,176,00025,344,00029,568,00035,481,60044,352,00059,136,00088,704,000177,408,000

₺25.662 Adet

MZ-332761

Paket

Siparişe Ekle

Özellikler

Hareket	Doğrusal
Hava Aktüatör Türü	Hava Silindiri
Çalıştırma Türü	Dönmez
Çalıştırma	Hava
Doğrusal Pnömatik Silindir Tipi	Bağlantı Çubuğu
Yüz Şekli	Yuvarlak
Montaj Şekli	Yüz, Arka
Montaj Yönü	Herhangi Bir Açı
Ölçü Birimleri	İnç
Delik Boyutu	3/4"19.0 mm
Dış Çap	1 1/2"38.1 mm
Uzunluk
Strok	1/4"6.35 mm
Geri çekilmiş	1.64"41.7 mm
Uzatılmış	1.89"48.0 mm
50 psi'de kuvvet	20 lbs.9.07 kg
100 psi'da Kuvvet	40 lbs.18.1 kg
150 psi'da Kuvvet	60 lbs.27.2 kg
200 psi'de kuvvet	80 lbs.36.3 kg
Sensör Hazır	Sensör Hazır Değil
Çalıştırma Stili	Çift Etkili
Çalıştırma Mekanizması	Hava Uzatma/Hava Geri Çekme
Onarılabilir	Onarılabilir
Gövde Malzemesi	304 Paslanmaz Çelik
Uç Kapağı Malzemesi	Alüminyum
Çubuk
Malzeme	303 Paslanmaz Çelik
Uç Tipi	Montaj Plakası
Hava Girişi
Diş Boyutu	10-32
Diş Tipi	UNF
Cins	Dişi
Rulman Tipi	Manşon
Yatak Malzemesi	Bronz
Maksimum Döngü Sayısı	177,408,000
Maksimum Basınç	200 psi14 bar
Bağlantı Çubuğu Konumu	Dış
Çalışma Döngüsü	Sürekli
Sıcaklık Aralığı	-18°C ila 66°C
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

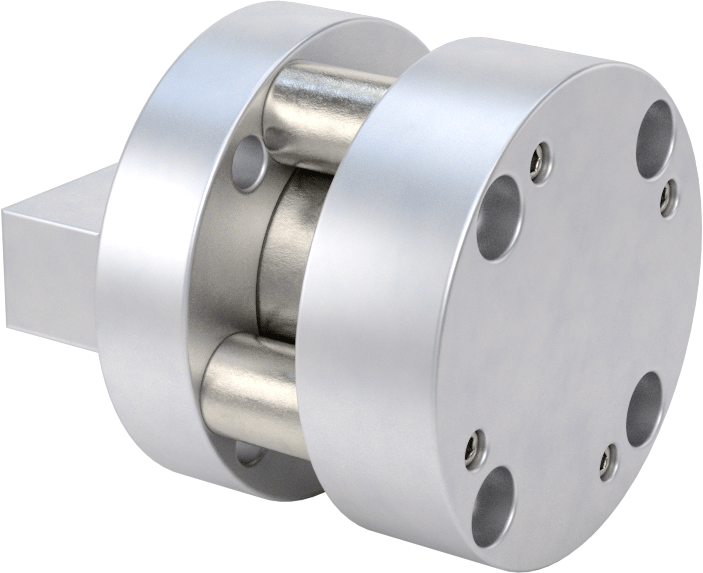

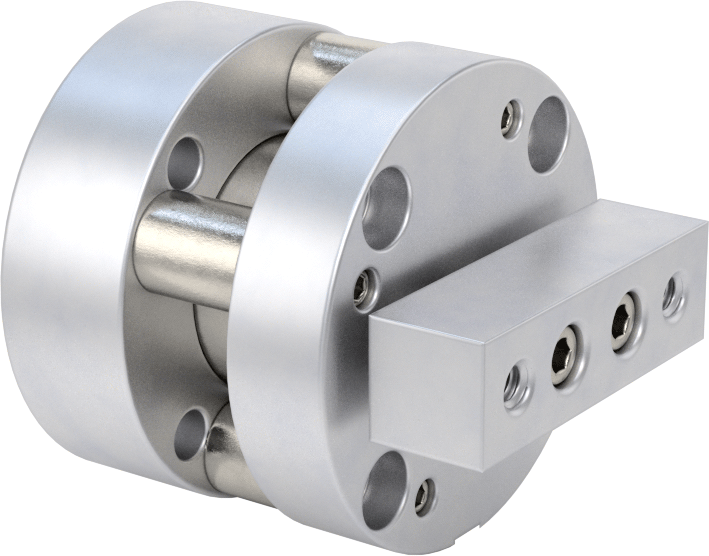

Bu silindirler, uzayıp kısalırken başlığın bükülmesini önleyen iki paralel piston çubuğuna sahiptir. Diğer bağlantı çubuğu silindirlerimize göre daha küçük bir alana daha fazla güç aktarırlar. Silindirlerde montaj delikleri bulunur; arka uç sağlam bir yüzeye monte edilmelidir.
