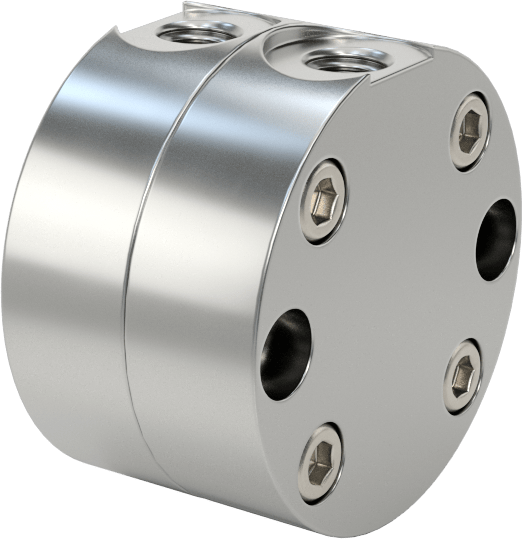

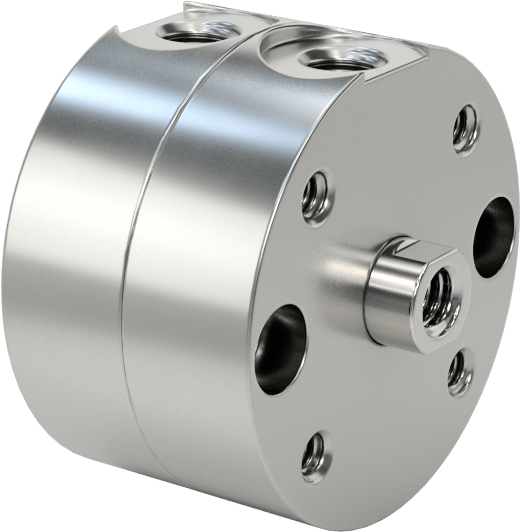

Darbeye Dayanıklı Kompakt Bağlantı Çubuğu Hava Silindiri, Yuvarlak Yüz, Çift Etkili

Kompakt Bağlantı Çubuğu Hava Silindiri, yüksek mukavemetli plastik kompozit gövdesi sayesinde darbelere dayanıklı ve kompakt bir yapı sunar. Bu sayfada Delik Boyutu ve Strok seçenekleriyle toplam 107 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺16.484 – ₺56.356 aralığında değişir.

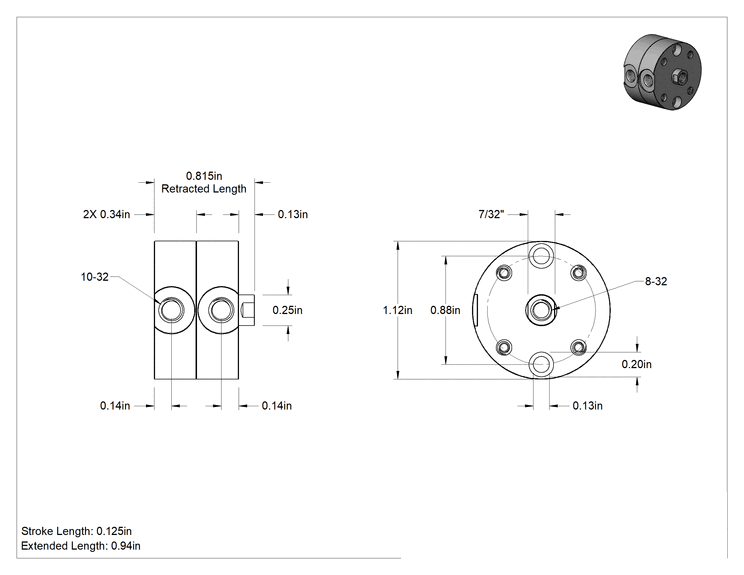

Teknik Çizim

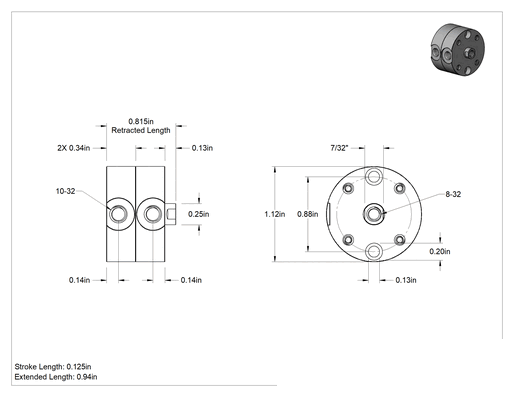

Teknik Çizim

Delik Boyutu

1/2"3/4"1 1/16"1 1/2"2"2 1/2"3"

Dış Çap

1.12"1.49"1.99"2.62"3.12"3 3/4"4 1/4"

Strok

1/8"1/4"3/8"1/2"5/8"3/4"7/8"1"1 1/8"1 1/4"1 3/8"1 1/2"1 5/8"1 3/4"2"2 1/8"2 1/4"2 3/8"2 1/2"2 5/8"3"4"

Geri çekilmiş

0.82"0.94"1.07"1.14"1.19"1.2"1.26"1.32"1.39"1.44"1.45"1.51"1.57"1.63"1.64"1.69"1.7"1.76"1.82"1.88"1.89"1.94"1.95"2.01"2.07"2.13"2.14"2.19"2.26"2.32"2.38"2.39"2.44"2.51"2.57"2.63"2.64"2.69"2.76"2.82"2.88"2.94"3.01"3.07"3.13"3.32"3.38"3.39"3.45"3.51"3.57"3.64"3.69"3.82"3.88"4.01"4.07"4.32"4.38"4.69"5.01"5.07"5.32"5.38"

Uzatılmış

0.94"1.19"1.26"1.32"1.44"1.51"1.57"1.63"1.69"1.76"1.82"1.88"1.94"2.01"2.07"2.13"2.19"2.26"2.32"2.38"2.44"2.51"2.57"2.63"2.69"2.76"2.82"2.88"2.94"3.01"3.07"3.13"3.19"3.26"3.32"3.38"3.51"3.57"3.69"3.76"3.82"3.88"4.01"4.07"4.19"4.26"4.32"4.38"4.51"4.69"4.88"5.01"5.07"5.19"5.32"5.38"5.57"5.76"5.82"6.01"6.07"6.26"6.32"6.38"6.69"7.01"7.07"7.32"7.38"8.69"9.01"9.07"9.32"9.38"

50 psi'de kuvvet

10 lbs.22 lbs.44 lbs.88 lbs.157 lbs.245.5 lbs.353.5 lbs.

100 psi'da Kuvvet

20 lbs.44 lbs.88 lbs.176 lbs.314 lbs.491 lbs.707 lbs.

150 psi'da Kuvvet

1,060.5 lbs.30 lbs.66 lbs.132 lbs.264 lbs.471 lbs.736.5 lbs.

200 psi'de kuvvet

1,414 lbs.40 lbs.88 lbs.176 lbs.352 lbs.628 lbs.982 lbs.

Çap

0.25"0.31"0.5"0.63"0.75"0.88"

Diş Boyutu

10-325/16"-243/8"-241/2"-205/8"-18

Diş Tipi

NPTUNF

Boru Çapı

1/41/8

₺16.484 Adet

MZ-138524

Paket

Siparişe Ekle

Özellikler

Hareket	Doğrusal
Hava Aktüatör Türü	Hava Silindiri
Çalıştırma	Hava
Doğrusal Pnömatik Silindir Tipi	Bağlantı Çubuğu
Yüz Şekli	Yuvarlak
Montaj Şekli	Yüzey
Montaj Yönü	Herhangi Bir Açı
Ölçü Birimleri	İnç
Delik Boyutu	1/2"12.7 mm
Dış Çap	1.12"28.4 mm
Uzunluk
Strok	1/8"3.17 mm
Geri çekilmiş	0.82"20.8 mm
Uzatılmış	0.94"23.9 mm
50 psi'de kuvvet	10 lbs.4.54 kg
100 psi'da Kuvvet	20 lbs.9.07 kg
150 psi'da Kuvvet	30 lbs.13.6 kg
200 psi'de kuvvet	40 lbs.18.1 kg
Sensör Hazır	Sensör Hazır Değil
Çalıştırma Stili	Çift Etkili
Çalıştırma Mekanizması	Hava Uzatma/Hava Geri Çekme
Onarılabilir	Onarılabilir
Gövde Malzemesi	Kompozit
Uç Kapağı Malzemesi	Alüminyum
Çubuk
Malzeme	303 Paslanmaz Çelik
Çap	0.25"6.35 mm
Uç Tipi	İçten Dişli
Diş Boyutu	8-32
Hava Girişi
Diş Boyutu	10-32
Diş Tipi	UNF
Cins	Dişi
Rulman Tipi	Manşon
Yatak Malzemesi	Kompozit Elyaf
Maksimum Döngü Sayısı	10,000,000
Maksimum Basınç	200 psi14 bar
Bağlantı Çubuğu Konumu	Dış
Çalışma Döngüsü	Sürekli
Sıcaklık Aralığı	-32°C ila 105°C
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Küçük ve dayanıklı olan bu silindirler, çökmeyen yüksek mukavemetli plastik kompozit gövdeye sahiptir. Silindirlerde montaj delikleri bulunur; arka uç sağlam bir yüzeye monte edilmelidir.
