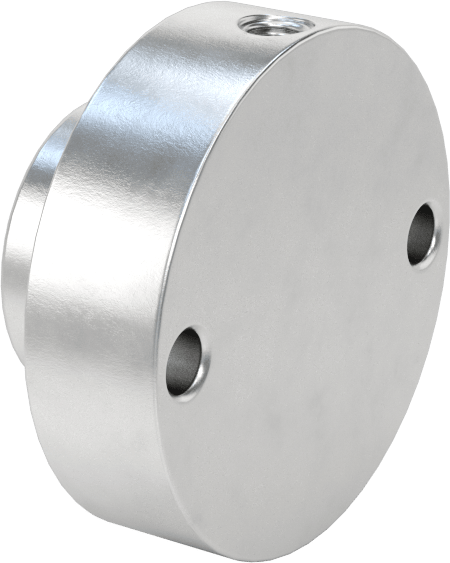

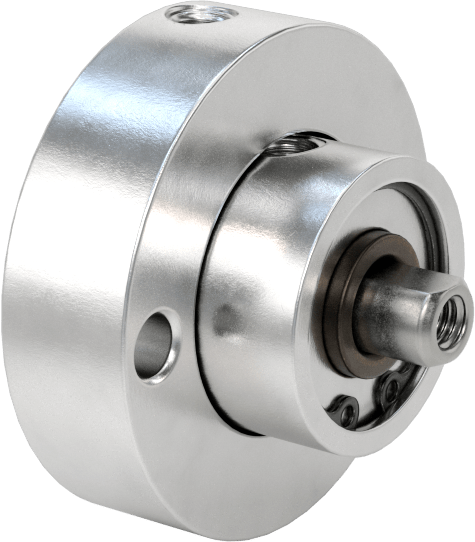

Dar Alanlar için Yuvarlak Gövdeli Hava Silindiri

Dar Alanlar için Yuvarlak Gövdeli Hava Silindiri, dar alanlarda çalışabilmek amacıyla kısa strok uzunluğuna sahip olan ve yüksek kuvvet sağlayan bir aktüatördür. Bu aile, Delik Boyutu ve Strok gibi eksenlerde toplam 96 varyant sunar. Fiyat, seçilen kombinasyona göre ₺26.404 – ₺138.142 aralığında değişir.

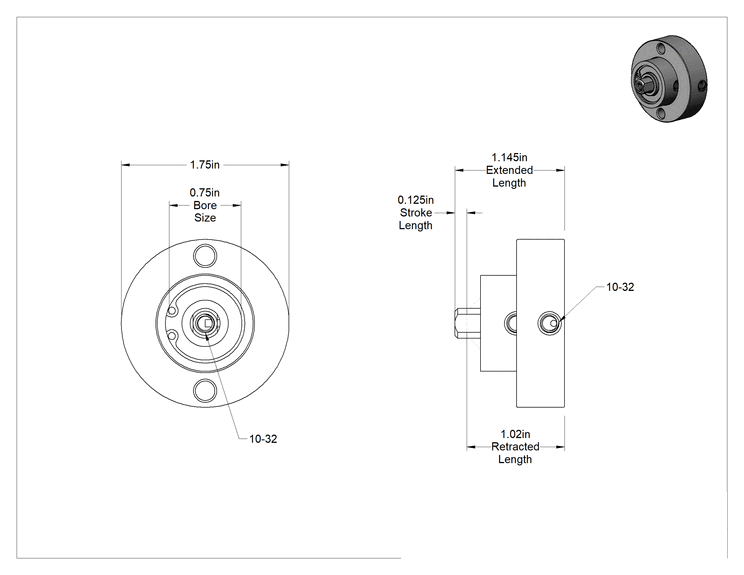

Teknik Çizim

Teknik Çizim

Delik Boyutu

3/4"1 1/8"1 1/2"2"2 1/2"3"4"

Dış Çap

1 3/4"2 1/8"2 1/2"3 1/8"3 3/4"4 1/4"5 1/4"

Strok

1/8"1/4"3/8"1/2"5/8"3/4"7/8"1"1 1/8"1 1/4"1 3/8"1 1/2"2"2 1/2"3"

Geri çekilmiş

1.02"1.03"1.05"1.14"1.16"1.17"1.19"1.2"1.27"1.28"1.3"1.31"1.33"1.39"1.41"1.42"1.44"1.45"1.52"1.53"1.55"1.56"1.58"1.64"1.66"1.67"1.69"1.7"1.77"1.78"1.8"1.81"1.83"1.89"1.91"1.92"1.94"1.95"2.02"2.03"2.06"2.08"2.14"2.16"2.17"2.2"2.27"2.28"2.31"2.33"2.39"2.42"2.44"2.53"2.56"2.58"2.64"2.66"2.77"2.78"2.89"2.91"2.92"3.03"3.06"3.08"3.28"3.39"3.42"3.53"3.56"3.58"3.78"3.89"3.92"4.03"4.06"4.08"4.39"4.53"

Uzatılmış

1.15"1.16"1.17"1.27"1.28"1.31"1.33"1.42"1.52"1.53"1.56"1.58"1.64"1.67"1.77"1.78"1.81"1.83"1.89"1.92"2.02"2.03"2.06"2.08"2.14"2.17"2.27"2.28"2.31"2.33"2.39"2.42"2.52"2.53"2.56"2.58"2.64"2.67"2.77"2.78"2.81"2.83"2.89"2.92"3.02"3.03"3.06"3.08"3.27"3.28"3.33"3.39"3.42"3.52"3.53"3.56"3.58"3.77"3.78"3.81"3.89"3.92"4.03"4.06"4.08"4.14"4.29"4.39"4.53"4.77"4.78"4.92"5.06"5.08"5.39"5.53"5.78"5.92"6.06"6.08"6.39"6.53"6.78"6.92"7.06"7.08"7.39"7.53"

50 psi'de kuvvet

22 lbs.50 lbs.88.5 lbs.157 lbs.245.5 lbs.353.5 lbs.628.5 lbs.

100 psi'da Kuvvet

1,257 lbs.44 lbs.100 lbs.177 lbs.314 lbs.491 lbs.707 lbs.

150 psi'da Kuvvet

1,061 lbs.1,886 lbs.66 lbs.150 lbs.266 lbs.471 lbs.737 lbs.

Diş Boyutu

10-323/8"-241/2"-20

Diş Tipi

NPTUNF

₺30.320 Adet

MZ-398835

Paket

Siparişe Ekle

Özellikler

Hareket	Doğrusal
Hava Aktüatör Türü	Hava Silindiri
Çalıştırma	Hava
Doğrusal Pnömatik Silindir Tipi	Yuvarlak Gövde
Montaj Şekli	Taban
Montaj Yönü	Herhangi Bir Açı
Ölçü Birimleri	İnç
Delik Boyutu	3/4"19.0 mm
Dış Çap	1 3/4"44.4 mm
Uzunluk
Strok	1/8"3.17 mm
Geri çekilmiş	1.02"25.9 mm
Uzatılmış	1.15"29.2 mm
50 psi'de kuvvet	22 lbs.9.98 kg
100 psi'da Kuvvet	44 lbs.20.0 kg
150 psi'da Kuvvet	66 lbs.29.9 kg
Sensör Hazır	Sensör Hazır Değil
Çalıştırma Stili	Çift Etkili
Çalıştırma Mekanizması	Hava Uzatma/Hava Geri Çekme
Onarılabilir	Onarılabilir
Gövde Malzemesi	Alüminyum
Çubuk
Malzeme	Çelik
Uç Tipi	Dişli
Diş Boyutu	10-32
Hava Girişi
Diş Boyutu	10-32
Diş Tipi	UNF
Cins	Dişi
Rulman Tipi	Manşon
Yatak Malzemesi	Bronz
Maksimum Basınç	150 psi10 bar
Çalışma Döngüsü	Sürekli
Sıcaklık Aralığı	-40°C ila 121°C
Menşe Ülke	Amerika Birleşik Devletleri

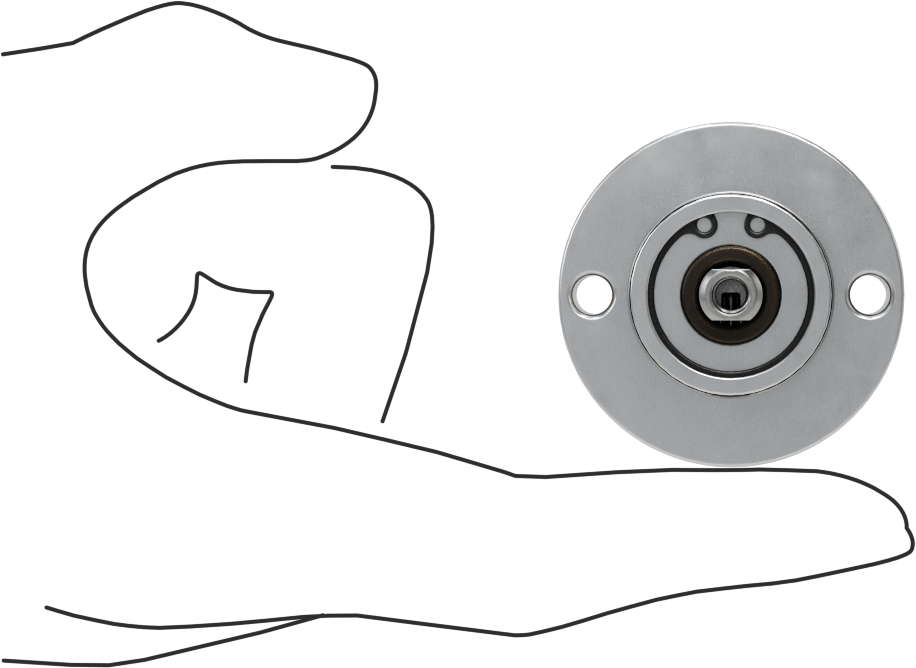

Açıklama

Pancake silindirleri olarak da bilinen bu silindirler, diğer silindirler kadar kuvvet sağlar, ancak dar alanlarda çalışabilmeleri için daha kısa strok uzunluğuna sahiptir. Montaj için delikleri vardır.
