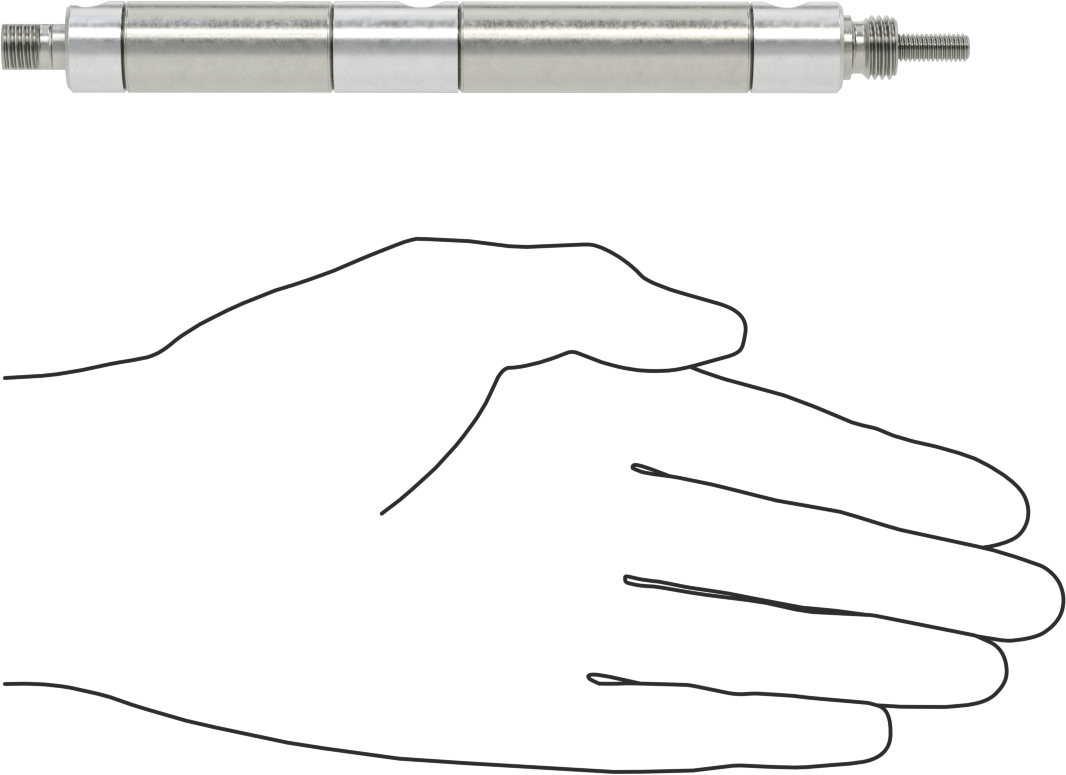

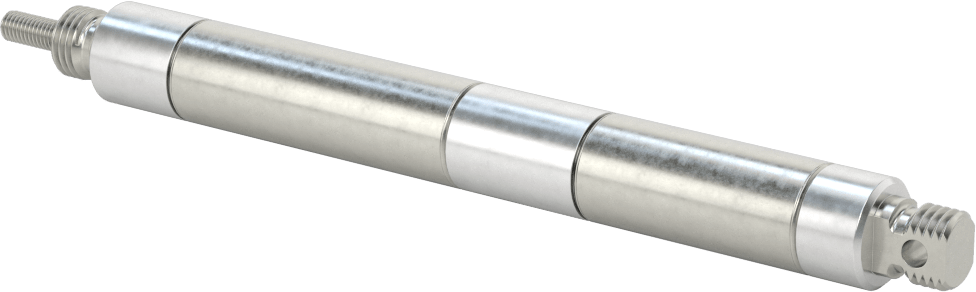

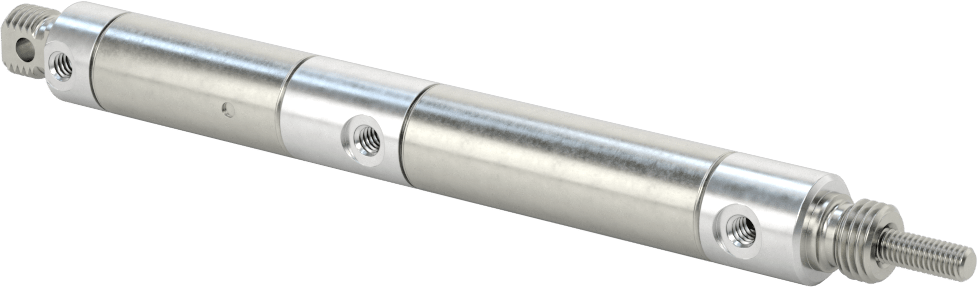

Çok Stroklu Yuvarlak Gövde Hava Silindiri
19 varyant (Delik Boyutu, Strok Uzunluğu); ₺27.472 – ₺68.452
Çok Stroklu Yuvarlak Gövde Hava Silindiri, yükleri üç farklı konum arasında hem iterek hem çekerek taşıyan ve dar alanlara uygun tasarlanmış pnömatik bir aktüatördür. Bu ailede toplam 19 varyant bulunur. Strok Uzunluğu ekseninde 6 farklı seçenek sunulur. Fiyat, seçilen kombinasyona göre ₺27.472 – ₺68.452 aralığında değişir.
Özellikler
| Hareket | Doğrusal |
| Hava Aktüatör Türü | Hava Silindiri |
| Çalıştırma | Hava |
| Çalıştırma Noktası Sayısı | 3 |
| Doğrusal Pnömatik Silindir Tipi | Yuvarlak Gövde |
| Montaj Şekli | Evrensel |
| Montaj Yönü | Herhangi Bir Açı |
| Ölçü Birimleri | İnç |

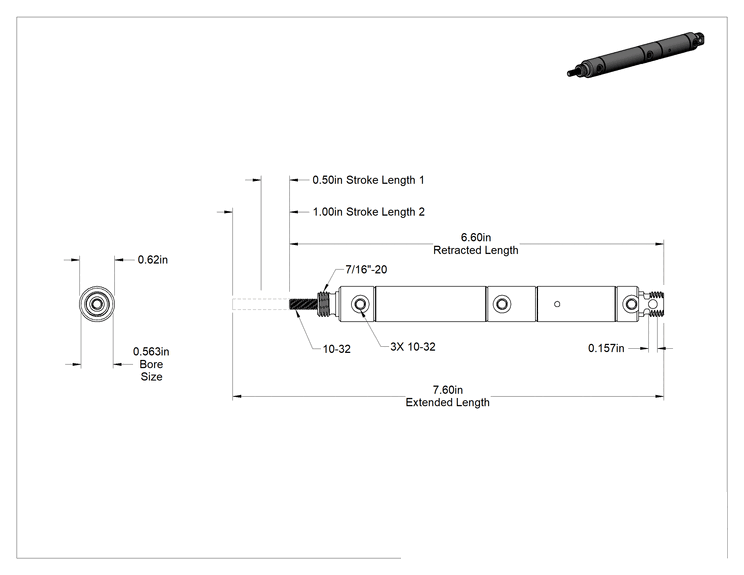

| Delik Boyutu | 9/16"14.3 mm |
| Dış Çap | 0.62"15.7 mm |
| Uzunluk | |
| Strok (A) | 1/2"12.7 mm |
| Strok (B) | 1"25.4 mm |
| Geri çekilmiş | 6.6"16.76 cm |
| Uzatılmış | 7.6"19.30 cm |
| 50 psi'de kuvvet | 12 lbs.5.44 kg |
| 100 psi'da Kuvvet | 25 lbs.11.3 kg |
| 150 psi'da Kuvvet | 37 lbs.16.8 kg |
| 200 psi'de kuvvet | 50 lbs.22.7 kg |
| Sensör Hazır | Sensör Hazır |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Onarılabilir | Onarılamaz |
| Gövde Malzemesi | 304 Paslanmaz Çelik |
| Uç Kapağı Malzemesi | Alüminyum |
| Çubuk | |
| Malzeme | 303 Paslanmaz Çelik |
| Çap | 0.19"4.83 mm |
| Uç Tipi | Dişli |
| Diş Boyutu | 10-32 |
| Hava Girişi | |
| Diş Boyutu | 10-32 |
| Diş Tipi | UNF |
| Cins | Dişi |
| Rulman Tipi | Manşon |
| Yatak Malzemesi | Bronz |
| Maksimum Döngü Sayısı | 190,080,000 |
| Maksimum Basınç | 250 psi17 bar |
| Mafsal Pimi Çapı | 0.16"4.06 mm |
| Çalışma Döngüsü | Sürekli |
| Sıcaklık Aralığı | -29°C ila 93°C |
| Özellikler | Yağlayıcı Tutucular |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Yükleri iki konum yerine üç konum arasında taşıyın. Bu hava silindirleri, strok uzunluklarının ayarlanması gerekmeyen uygulamalarda genellikle elektrikli aktüatörlere daha basit bir alternatif olarak kullanılır.
Dış kısımda bağlantı çubuğu bulunmayan bu yuvarlak gövdeli silindirler, dar alanlara sığar. Çift etkili oldukları için yükleri hem çeker hem de iterler; üstelik bunu eşit kuvvetle yaparlar. Evrensel montajlı silindirler, sabit veya döner konumda monte edilebilir.
Piston manyetiktir, bu nedenle bu silindirleri sensörlerle (ayrı satılır) birlikte kullanarak röleleri ve kontrolörleri etkinleştirebilirsiniz. Piston bir sensörün önünden geçtiğinde sensör etkinleşir. Tetiklemek istediğiniz her eylem için bir tane olmak üzere birden fazla sensör kullanabilirsiniz.
