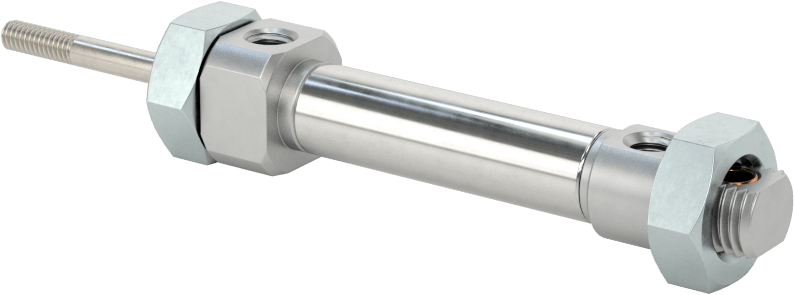

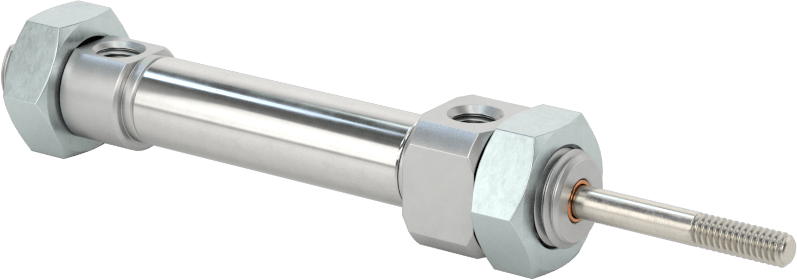

Yuvarlak Gövde Hava Silindiri Montajı, Çift Etkili, Evrensel Montaj
193 varyant (Delik Boyutu, Dış Çap); ₺8.004 – ₺95.904
Yuvarlak Gövde Hava Silindiri Montajı, basınçlı hava ile her iki yönde hareket ederek hafif yükleri itip çekmek için kullanılır. Bu ailede 193 varyant bulunur. Strok ekseninde 22 farklı seçenek sunulur. Fiyat, seçilen kombinasyona göre ₺8.004 – ₺95.904 aralığında değişir.
Choose a Geri çekilmiş between 3.07" and 44.37".
Choose an Uzatılmış between 3.57" and 80.37".
Özellikler
| Hareket | Doğrusal |
| Hava Aktüatör Türü | Hava Silindiri |
| Çalıştırma | Hava |
| Doğrusal Pnömatik Silindir Tipi | Yuvarlak Gövde |
| Montaj Şekli | Evrensel |
| Montaj Yönü | Herhangi Bir Açı |
| Ölçü Birimleri | İnç |

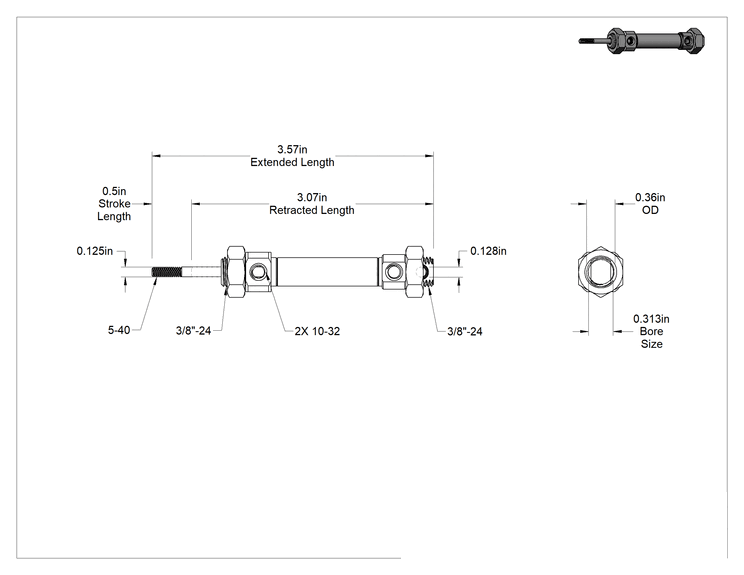

| Delik Boyutu | 5/16"7.94 mm |
| Dış Çap | 0.36"9.14 mm |
| Uzunluk | |
| Strok | 1/2"12.7 mm |
| Geri çekilmiş | 3.07"78.0 mm |
| Uzatılmış | 3.57"90.7 mm |
| 50 psi'de kuvvet | 3.5 lbs.1.59 kg |
| 100 psi'da Kuvvet | 7 lbs.3.18 kg |
| 150 psi'da Kuvvet | 10.5 lbs.4.76 kg |
| 200 psi'de kuvvet | 14 lbs.6.35 kg |
| Sensör Hazır | Sensör Hazır Değil |
| Hava Yastığı Tipi | Yastık Yok |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Onarılabilir | Onarılamaz |
| Dahil Olan Bileşenler | Montaj Somunları, Pivot Burcu, Pivot Pimi, Segmanlar |
| Dahil Olan Montaj Somunlarının Sayısı | 2 |
| Gövde Malzemesi | 304 Paslanmaz Çelik |
| Uç Kapağı Malzemesi | Alüminyum |
| Montaj Somunu Malzemesi | Çinko Kaplı Karbon Çelik |
| Çubuk | |
| Malzeme | 303 Paslanmaz Çelik |
| Çap | 0.13"3.30 mm |
| Uç Tipi | Dişli |
| Diş Boyutu | 5-40 |
| Hava Girişi | |
| Diş Boyutu | 10-32 |
| Diş Tipi | UNF |
| Cins | Dişi |
| Rulman Tipi | Manşon |
| Yatak Malzemesi | Bronz |
| Maksimum Döngü Sayısı | 190,080,000 |
| Maksimum Basınç | 250 psi17 bar |
| Mafsal Pimi Çapı | 0.13"3.30 mm |
| Çalışma Döngüsü | Sürekli |
| Sıcaklık Aralığı | -29°C ila 93°C |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Hafif yükleri itip çekin. Bu hava silindirleri, hem uzamak hem de geri çekilmek için basınçlı hava kullanır, bu sayede her iki yönde de neredeyse tam güçle çalışır. En yaygın hava silindiri türü olan yuvarlak gövdeye sahiptirler, bu da onları dış bağlantı çubuklu silindirlere göre daha kompakt ve dar alanlar için daha uygun hale getirir.
Evrensel montajlı silindirlerin her iki ucunda da montaj dişleri bulunur. Arka uçta bir pivot burcu bulunur; bu da burun montajlı silindirlere kıyasla daha fazla montaj seçeneği sunar.
