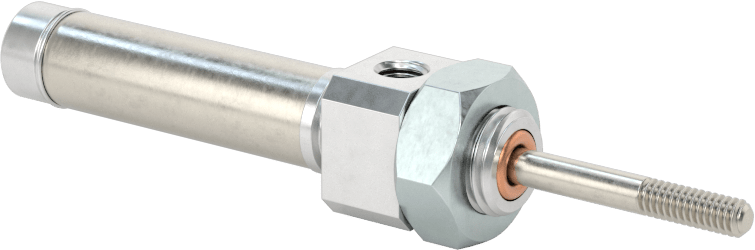

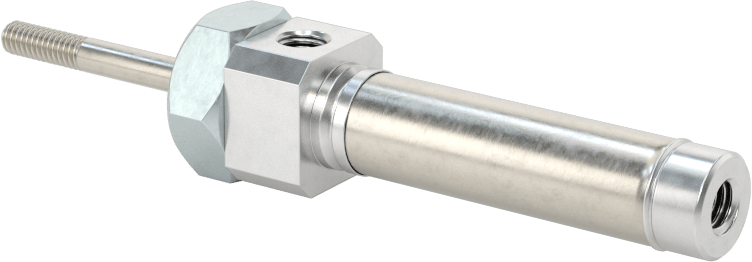

Yuvarlak Gövde Hava Silindiri Montajı, Çift Etkili, Burun Montajı
164 varyant (Uç Montaj Diş Boyutu, Delik Boyutu); ₺5.188 – ₺73.336
Yuvarlak Gövde Hava Silindiri Montajı, basınçlı hava ile her iki yönde hareket ederek hafif yükleri itip çekmeye yarayan kompakt bir aktüatördür. Bu seri, Strok ve Dış Çap eksenlerinde farklı seçenekler sunar; toplam 164 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺5.188 – ₺73.336 aralığında değişir.
Choose a Geri çekilmiş between 2.52" and 30.5".
Choose an Uzatılmış between 3.02" and 54.5".
Özellikler
| Hareket | Doğrusal |
| Hava Aktüatör Türü | Hava Silindiri |
| Çalıştırma | Hava |
| Doğrusal Pnömatik Silindir Tipi | Yuvarlak Gövde |
| Montaj Şekli | Burun |
| Montaj Yönü | Herhangi Bir Açı |

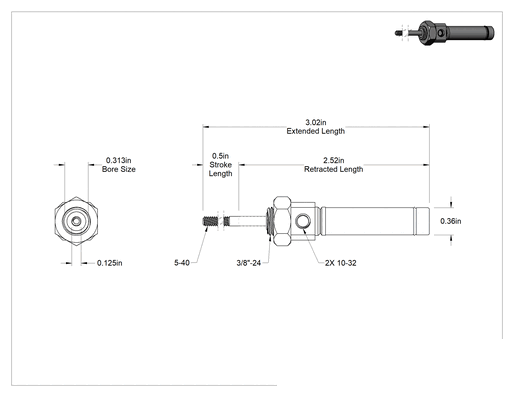

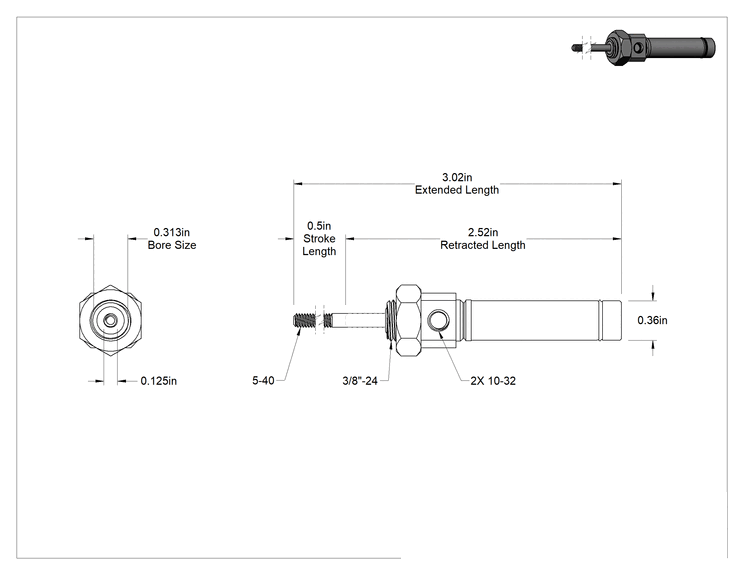

| Uç Montaj Diş Boyutu | 3/8"-249.52 mm |
| Ölçü Birimleri | İnç |
| Delik Boyutu | 5/16"7.94 mm |
| Dış Çap | 0.36"9.14 mm |
| Uzunluk | |
| Strok | 1/2"12.7 mm |
| Geri çekilmiş | 2.52"64.0 mm |
| Uzatılmış | 3.02"76.7 mm |
| 50 psi'de kuvvet | 3.5 lbs.1.59 kg |
| 100 psi'da Kuvvet | 7 lbs.3.18 kg |
| 150 psi'da Kuvvet | 10.5 lbs.4.76 kg |
| 200 psi'de kuvvet | 14 lbs.6.35 kg |
| Sensör Hazır | Sensör Hazır Değil |
| Hava Yastığı Tipi | Yastık Yok |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Onarılabilir | Onarılamaz |
| Dahil Olan Bileşenler | Montaj Somunu |
| Dahil Olan Montaj Somunlarının Sayısı | 1 |
| Gövde Malzemesi | 304 Paslanmaz Çelik |
| Uç Kapağı Malzemesi | Alüminyum |
| Montaj Somunu Malzemesi | Çinko Kaplı Karbon Çelik |
| Çubuk | |
| Malzeme | 303 Paslanmaz Çelik |
| Çap | 0.13"3.30 mm |
| Uç Tipi | Dişli |
| Diş Boyutu | 5-40 |
| Hava Girişi | |
| Diş Boyutu | 10-32 |
| Diş Tipi | UNF |
| Cins | Dişi |
| Rulman Tipi | Manşon |
| Yatak Malzemesi | Bronz |
| Maksimum Döngü Sayısı | 190,080,000 |
| Maksimum Basınç | 250 psi17 bar |
| Çalışma Döngüsü | Sürekli |
| Sıcaklık Aralığı | -29°C ila 93°C |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Hafif yükleri itip çekin. Bu hava silindirleri, hem uzamak hem de geri çekilmek için basınçlı hava kullanır, bu sayede her iki yönde de neredeyse tam güçle çalışır. En yaygın hava silindiri türü olan yuvarlak gövdeye sahiptirler, bu da onları dış bağlantı çubuklu silindirlere göre daha kompakt ve dar alanlar için daha uygun hale getirir.
Burun montajlı silindirlerin sadece ön ucunda montaj dişleri bulunur, bu nedenle evrensel montajlı silindirlerden daha kısadırlar.
