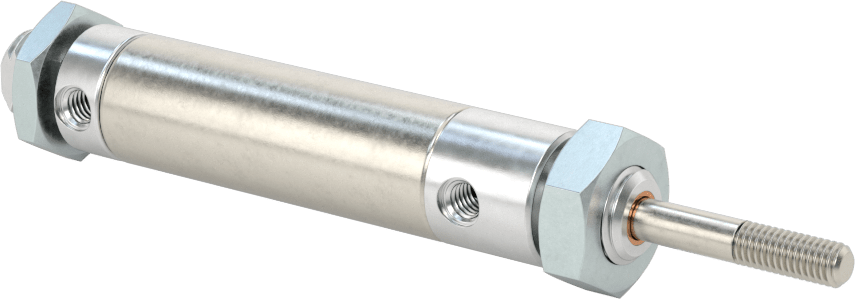

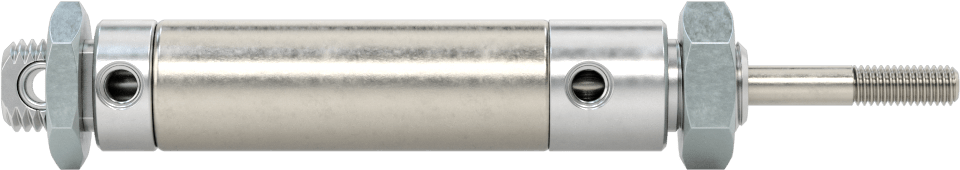

Yuvarlak Gövde Hava Silindiri Montajı, Çift Etkili
193 varyant (Ölçü Birimleri, Delik Boyutu); ₺11.826 – ₺89.784
Yuvarlak Gövde Hava Silindiri Montajı, basınçlı hava yardımıyla her iki yönde güç üreterek hafif yüklerin itilip çekilmesini sağlayan kompakt aktüatörlerdir. Bu ailede toplam 193 varyant bulunur. Strok ekseninde 27 farklı seçenek sunulur. Fiyat, seçilen kombinasyona göre ₺11.826 – ₺89.784 aralığında değişir.
Choose a Geri çekilmiş between 118mm and 44.66".
Choose an Uzatılmış between 128mm and 80.66".
Özellikler
| Hareket | Doğrusal |
| Hava Aktüatör Türü | Hava Silindiri |
| Çalıştırma | Hava |
| Doğrusal Pnömatik Silindir Tipi | Yuvarlak Gövde |
| Montaj Şekli | Evrensel |
| Montaj Yönü | Herhangi Bir Açı |
| Ölçü Birimleri | İnç |

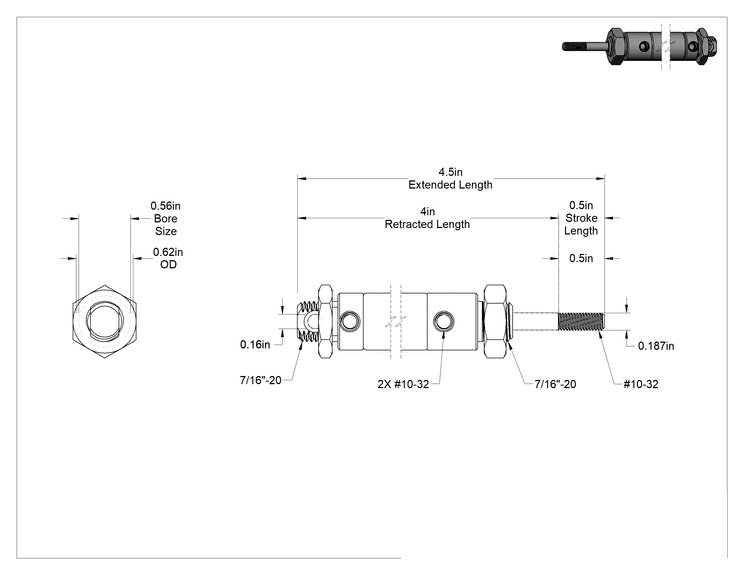

| Delik Boyutu | 9/16"14.3 mm |
| Dış Çap | 0.62"15.7 mm |
| Uzunluk | |
| Strok | 1/2"12.7 mm |
| Geri çekilmiş | 4"10.16 cm |
| Uzatılmış | 4.5"11.43 cm |
| 50 psi'de kuvvet | 12.5 lbs.5.67 kg |
| 100 psi'da Kuvvet | 25 lbs.11.3 kg |
| 150 psi'da Kuvvet | 37.5 lbs.17.0 kg |
| 200 psi'de kuvvet | 50 lbs.22.7 kg |
| Sensör Hazır | Sensör Hazır |
| Hava Yastığı Tipi | Yastık Yok |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Onarılabilir | Onarılamaz |
| Dahil Olan Bileşenler | Montaj Somunları, Pivot Burcu, Pivot Pimi, Segmanlar |
| Dahil Olan Montaj Somunlarının Sayısı | 2 |
| Gövde Malzemesi | 304 Paslanmaz Çelik |
| Uç Kapağı Malzemesi | Alüminyum |
| Montaj Somunu Malzemesi | Çinko Kaplı Karbon Çelik |
| Çubuk | |
| Malzeme | 303 Paslanmaz Çelik |
| Çap | 0.19"4.83 mm |
| Uç Tipi | Dişli |
| Diş Boyutu | 10-32 |
| Hava Girişi | |
| Diş Boyutu | 10-32 |
| Diş Tipi | UNF |
| Cins | Dişi |
| Rulman Tipi | Manşon |
| Yatak Malzemesi | Bronz |
| Maksimum Döngü Sayısı | 190,080,000 |
| Maksimum Basınç | 250 psi17 bar |
| Mafsal Pimi Çapı | 0.16"4.06 mm |
| Çalışma Döngüsü | Sürekli |
| Sıcaklık Aralığı | -29°C ila 93°C |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Hafif yükleri itip çekin. Bu hava silindirleri, hem uzamak hem de geri çekilmek için basınçlı hava kullanır, bu sayede her iki yönde de neredeyse tam güçle çalışır. En yaygın hava silindiri türü olan yuvarlak gövdeye sahiptirler, bu da onları dış bağlantı çubuklu silindirlere göre daha kompakt ve dar alanlar için daha uygun hale getirir.

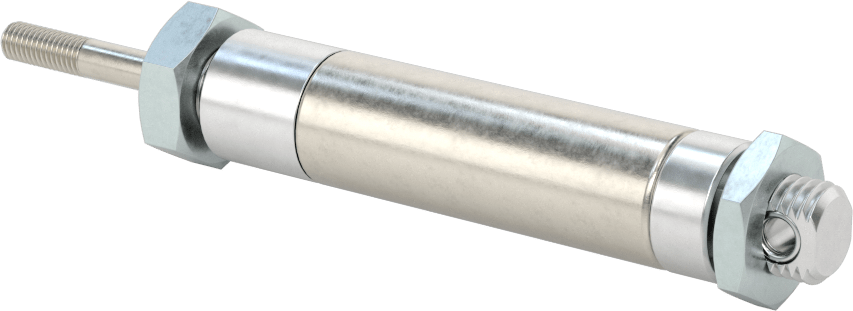

Evrensel montajlı silindirlerin her iki ucunda da montaj dişleri bulunur. Arka uçta bir pivot burcu bulunur; bu sayede burun montajlı silindirlere kıyasla daha fazla montaj seçeneği sunar. Sensör uyumlu silindirler, bir sensörle (ayrı satılır) kullanıldığında röleleri ve kontrolörleri etkinleştirebilen manyetik bir pistona sahiptir. Piston sensörün önünden geçtiğinde sensör etkinleşir. Birden fazla sensör kullanabilirsiniz; tetiklenecek her eylem için bir sensör takın.
