Ayarlanabilir Hava Yastıklı Yuvarlak Gövdeli Hava Silindiri, Çift Etkili
125 varyant (Ölçü Birimleri, Delik Boyutu); ₺21.118 – ₺132.806
Yuvarlak Gövdeli Hava Silindiri, basınçlı hava yardımıyla her iki yönde hareket ederek hafif yükleri itip çekmeye yarayan kompakt bir aktüatördür. Bu aile Strok ve Delik Boyutu gibi özelliklerle toplam 125 varyant sunar. Fiyat, seçilen kombinasyona göre ₺21.118 – ₺132.806 aralığında değişir.
Choose a Geri çekilmiş between 133mm and 42.94".
Choose an Uzatılmış between 158mm and 78.94".
Özellikler
| Hareket | Doğrusal |
| Hava Aktüatör Türü | Hava Silindiri |
| Çalıştırma | Hava |
| Doğrusal Pnömatik Silindir Tipi | Yuvarlak Gövde |
| Montaj Şekli | Evrensel |
| Montaj Yönü | Herhangi Bir Açı |
| Ölçü Birimleri | İnç |
| Delik Boyutu | 3/4"19.0 mm |
| Dış Çap | 0.86"21.8 mm |
| Uzunluk | |
| Strok | 1/2"12.7 mm |
| Geri çekilmiş | 5.03"12.78 cm |
| Uzatılmış | 5.53"14.05 cm |
| 50 psi'de kuvvet | 20 lbs.9.07 kg |
| 100 psi'da Kuvvet | 40 lbs.18.1 kg |
| 150 psi'da Kuvvet | 60 lbs.27.2 kg |
| 200 psi'de kuvvet | 80 lbs.36.3 kg |
| Sensör Hazır | Sensör Hazır Değil |
| Hava Yastığı Tipi | Ayarlanabilir Yastık |
| Çalıştırma Stili | Çift Etkili |
| Çalıştırma Mekanizması | Hava Uzatma/Hava Geri Çekme |
| Onarılabilir | Onarılamaz |
| Dahil Olan Bileşenler | Montaj Somunları, Pivot Burcu, Pivot Pimi, Segmanlar |
| Dahil Olan Montaj Somunlarının Sayısı | 2 |
| Gövde Malzemesi | 304 Paslanmaz Çelik |
| Uç Kapağı Malzemesi | Alüminyum |
| Montaj Somunu Malzemesi | Çinko Kaplı Karbon Çelik |
| Çubuk | |
| Malzeme | 303 Paslanmaz Çelik |
| Çap | 0.25"6.35 mm |
| Uç Tipi | Dişli |
| Diş Boyutu | 1/4"-286.35 mm |
| Hava Girişi | |
| Boru Çapı | 1/83.17 mm |
| Diş Tipi | NPT |
| Cins | Dişi |
| Rulman Tipi | Manşon |
| Yatak Malzemesi | Bronz |
| Maksimum Döngü Sayısı | 190,080,000 |
| Maksimum Basınç | 250 psi17 bar |
| Mafsal Pimi Çapı | 0.25"6.35 mm |
| Çalışma Döngüsü | Sürekli |
| Sıcaklık Aralığı | -29°C ila 93°C |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Hafif yükleri itip çekin. Bu hava silindirleri, hem uzamak hem de geri çekilmek için basınçlı hava kullanır, bu sayede her iki yönde de neredeyse tam güçle çalışır. En yaygın hava silindiri türü olan yuvarlak gövdeye sahiptirler, bu da onları dış bağlantı çubuklu silindirlere göre daha kompakt ve dar alanlar için daha uygun hale getirir.

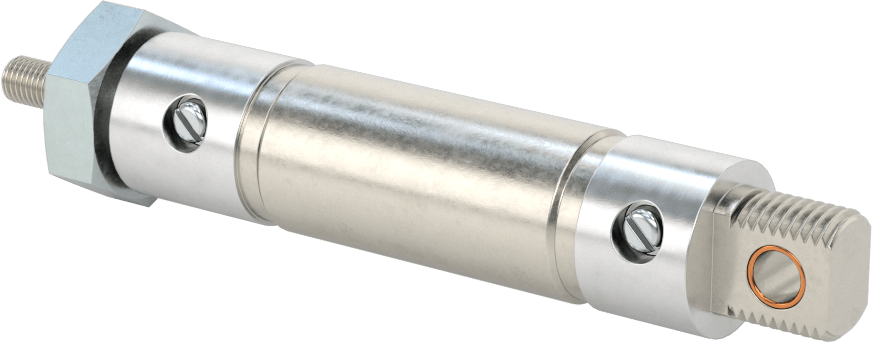

Evrensel montajlı silindirlerin her iki ucunda da montaj dişleri bulunur. Arka uçta bir pivot burcu bulunur; bu, burun montajlı silindirlere göre daha fazla montaj seçeneği sunar. Ayarlanabilir tamponlu silindirler, aşınmayı ve gürültüyü en aza indirmek için piston darbesini emer. Tamponlama seviyesini ayarlamak için vidaları çevirin.
