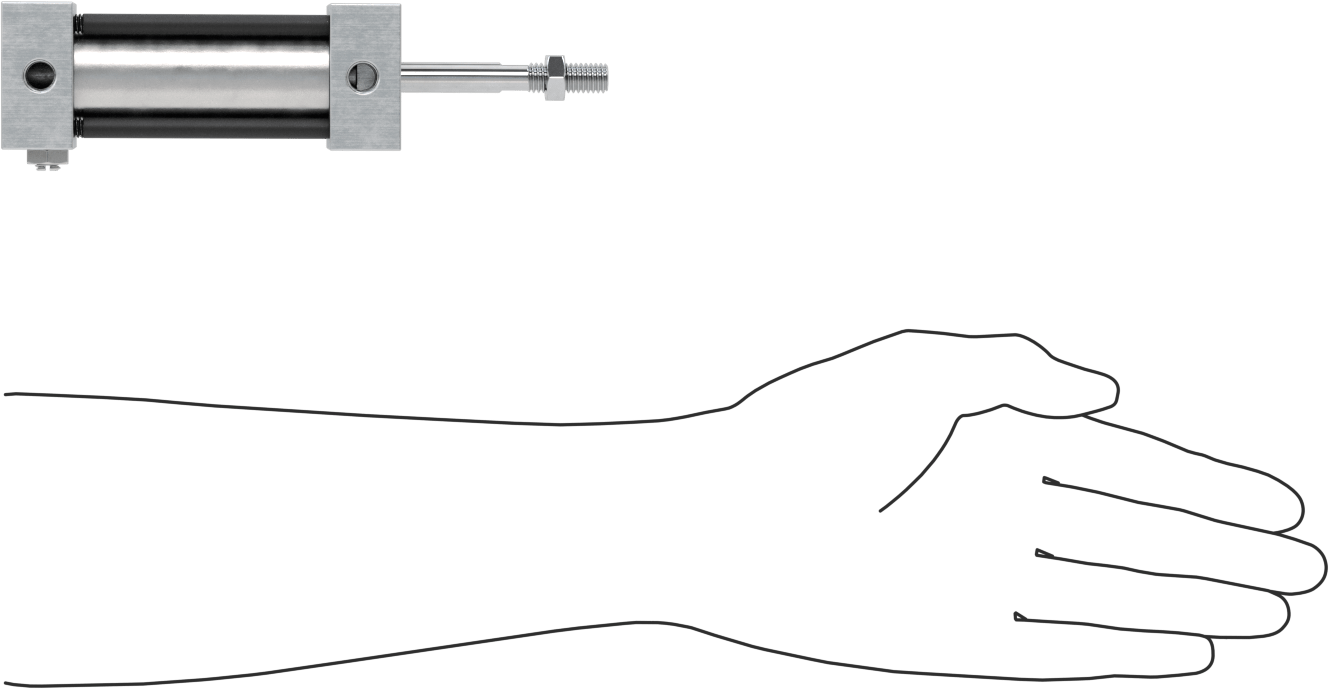

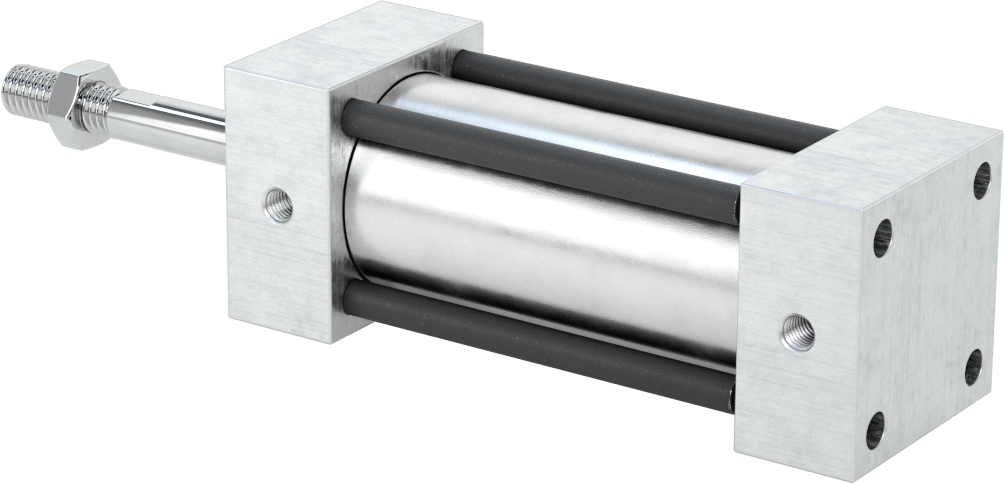

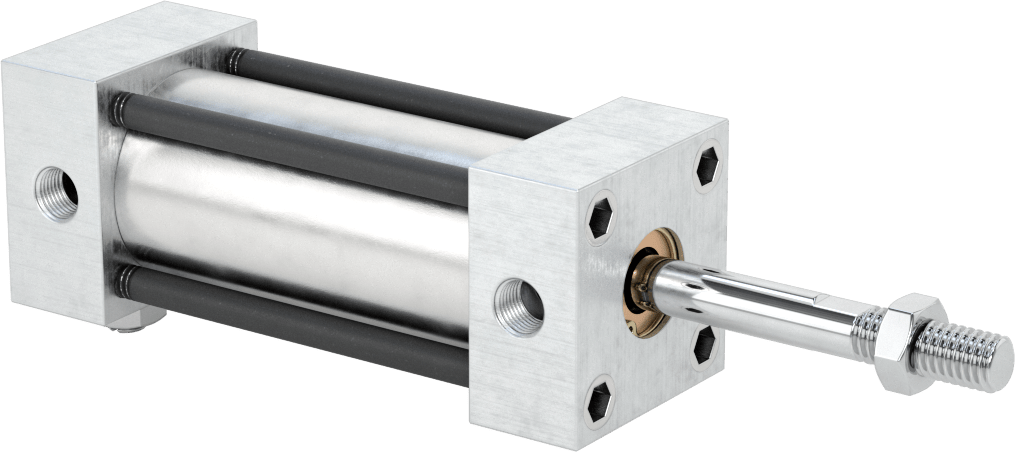

Bağlantı Çubuğu Hava Silindiri, Yastıklı, Çift Etkili

Bağlantı Çubuğu Hava Silindiri, gövde boyunca uzanan çubuklarla darbelere karşı koruma sağlarken ayarlanabilir hava yastıklarıyla piston darbesini emerek aşınmayı ve gürültüyü azaltır. Bu sayfada Delik Boyutu ve Strok gibi eksenlerle toplam 197 varyant sunulur. Fiyat, seçilen kombinasyona göre ₺41.294 – ₺152.312 aralığında değişir.

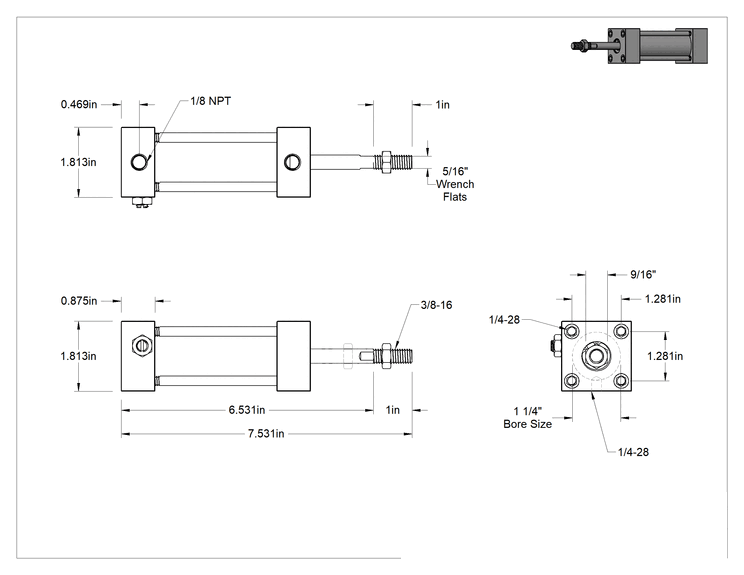

Teknik Çizim

Teknik Çizim

Delik Boyutu

1 1/4"1 3/4"2"2 1/2"3"3 1/2"4 1/2"

Genişlik

1 13/16"2 3/8"2 7/8"3 3/8"4 1/8"5 1/8"

Strok

1"1 1/2"2"2 1/2"3"3 1/2"4"4 1/2"5"5 1/2"6"6 1/2"7"7 1/2"8"8 1/2"9"9 1/2"10"10 1/2"11"12"12 1/2"13"14"14 1/2"15"15 1/2"16"17"18"19"20"21"22"24"25"26"27"28"29"30"32"34"36"

Geri çekilmiş

Choose a Geri çekilmiş between 6.53" and 44.17".

6.53"7.03"7.53"8.03"8.05"8.53"8.55"9.03"9.05"9.17"9.53"9.55"

Uzatılmış

Choose an Uzatılmış between 7.53" and 80.17".

7.53"8.53"9.05"9.53"10.05"10.17"10.53"11.05"11.17"11.53"12.05"12.17"

50 psi'de kuvvet

61.5 lbs.120 lbs.157 lbs.245.5 lbs.353.5 lbs.481 lbs.795 lbs.

100 psi'da Kuvvet

1,590 lbs.123 lbs.240 lbs.314 lbs.491 lbs.707 lbs.962 lbs.

150 psi'da Kuvvet

1,060.5 lbs.1,443 lbs.2,385 lbs.184.5 lbs.360 lbs.471 lbs.736.5 lbs.

200 psi'de kuvvet

1,414 lbs.1,924 lbs.3,180 lbs.246 lbs.480 lbs.628 lbs.982 lbs.

Çap

0.38"0.75"1"

Diş Boyutu

3/8"-163/4"-101"-8

Boru Çapı

1/21/41/83/8

₺41.294 Adet

MZ-413564

Paket

Siparişe Ekle

Özellikler

Hava Aktüatör Türü	Hava Silindiri
Çalıştırma	Hava
Doğrusal Pnömatik Silindir Tipi	Bağlantı Çubuğu
Montaj Şekli	Taban, Yüz, Flanş, Pivot
Montaj Yönü	Herhangi Bir Açı
Ölçü Birimleri	İnç
Delik Boyutu	1 1/4"31.8 mm
Genişlik	1 13/16"46.0 mm
Uzunluk
Strok	1"25.4 mm
Geri çekilmiş	6.53"16.59 cm
Uzatılmış	7.53"19.13 cm
50 psi'de kuvvet	61.5 lbs.27.9 kg
100 psi'da Kuvvet	123 lbs.55.8 kg
150 psi'da Kuvvet	184.5 lbs.83.7 kg
200 psi'de kuvvet	246 lbs.112 kg
Sensör Hazır	Sensör Hazır Değil
Hava Yastığı Tipi	Ayarlanabilir Yastık
Çalıştırma Stili	Çift Etkili
Çalıştırma Mekanizması	Hava Uzatma/Hava Geri Çekme
Onarılabilir	Onarılabilir
Dahil Olan Bileşenler	Montaj Somunu
Gövde Malzemesi	Alüminyum
Uç Kapağı Malzemesi	Alüminyum
Çubuk
Malzeme	Çelik
Çap	0.38"9.65 mm
Uç Tipi	Dişli
Diş Boyutu	3/8"-169.52 mm
Hava Girişi
Boru Çapı	1/83.17 mm
Diş Tipi	NPT
Cins	Dişi
Rulman Tipi	Manşon
Yatak Malzemesi	Alüminyum
Maksimum Döngü Sayısı	5,000,000
Maksimum Basınç	250 psi17 bar
Bağlantı Çubuğu Konumu	Dış
Çalışma Döngüsü	Sürekli
Sıcaklık Aralığı	-12°C ila 93°C
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Bu silindirlerin gövdesi boyunca uzanan çubuklar, uç kapaklarını sabitler ve gövdeyi darbelere karşı korur.

Yastıklı silindirler, aşınmayı ve gürültüyü en aza indirmek için piston darbesini emen ayarlanabilir hava yastıklarına sahiptir. Yastıklama miktarını ayarlamak için her bağlantı noktasındaki vidaları çevirin.
