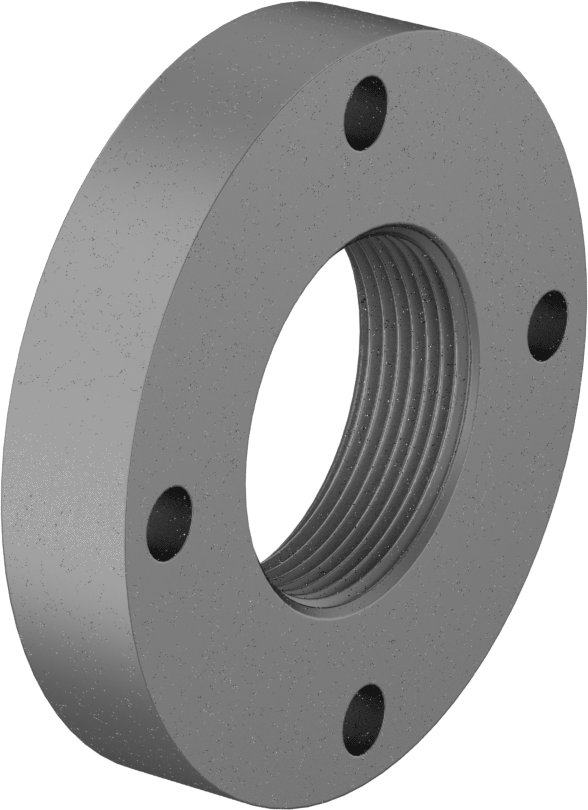

Hassas Acme Flanş, 1117 Karbon Çelik

Hassas Acme Flanş, 1117 Karbon Çelik, dıştan dişli bir acme somununa vidalanarak özel bir flanş somunu oluşturmak için kullanılan bir bileşendir. Bu seride Flanş Diş Boyutu ve Cıvata Çemberi Çapı seçenekleriyle toplam 4 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺11.510 – ₺24.656 aralığında değişir.

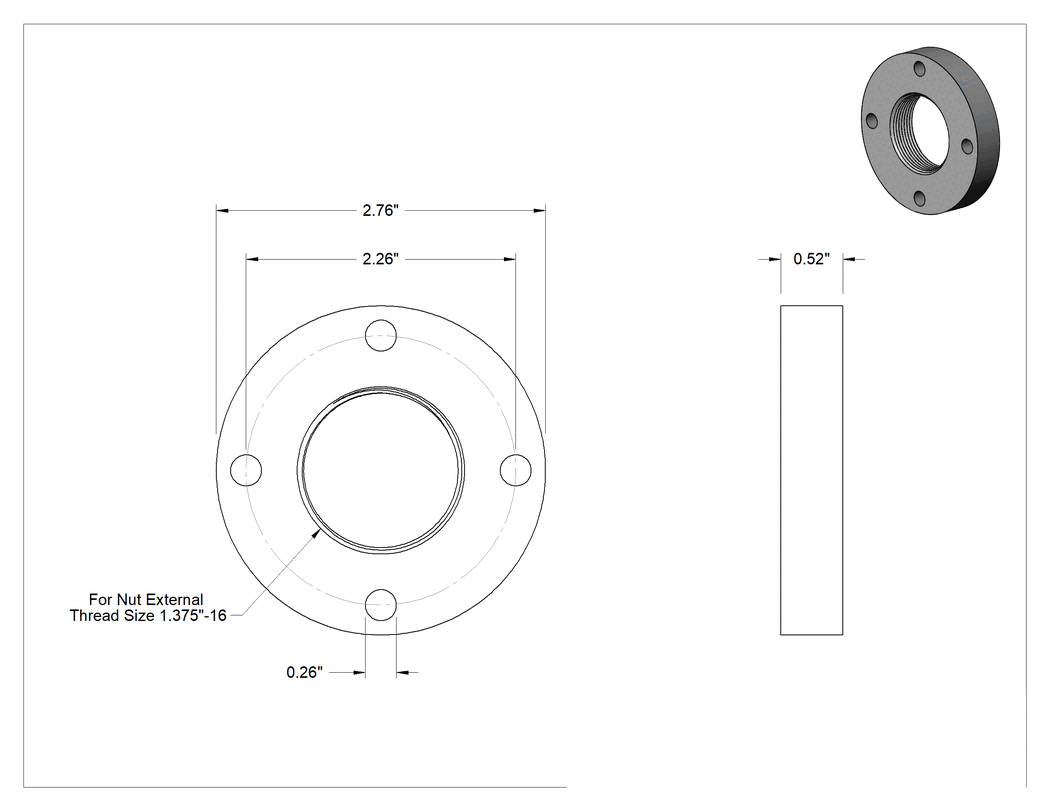

Teknik Çizim

Teknik Çizim

Flanş Diş Boyutu

1 3⁄8"-161 31⁄32"-182 35⁄64"-183 9⁄64"-12

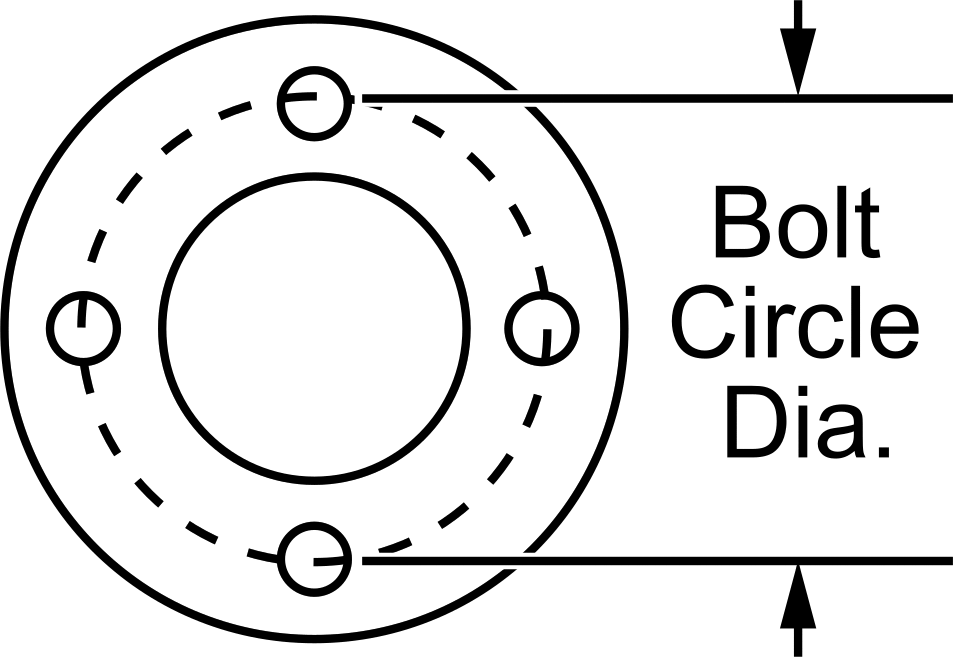

Cıvata Çemberi Çapı

2 17⁄64"3 7⁄16"4 1⁄16"4 3⁄8"

Flanş Çapı

2 49⁄64"4 13⁄64"4 15⁄16"5 3⁄8"

Montaj Deliği Sayısı

46

Flanş Kalınlığı

33⁄64"53⁄64"29⁄32"1 37⁄64"

Montaj Deliği Çapı

17⁄64"25⁄64"17⁄32"21⁄32"

₺11.510 Paket

MZ-671674

Paket

Siparişe Ekle

Özellikler

Flanş Malzemesi	1117 Karbon Çelik
Flanş Diş Boyutu	1 3/8"-1634.9 mm
Flanş Çapı	2 49/64"70.2 mm
Flanş Kalınlığı	33/64"13.1 mm
Cıvata Çemberi Çapı	2 17/64"57.5 mm
Flanş Sertliği	Brinell 156
Bileşen	Flanş
Flanş Diş Tipi	UN
Montaj Deliği Çapı	17/64"6.75 mm
Montaj Deliği Sayısı	4
Ölçü Birimleri	İnç
Menşe Ülke	Amerika Birleşik Devletleri

Açıklama

Özel bir flanş somunu oluşturmak için dıştan dişli bir acme somununa vidalayın.

1117 Karbon Çelik Flanş — Karbon çelik flanşlar iyi işlenebilirliğe sahiptir. Ancak neme maruz kaldıklarında paslanırlar.
