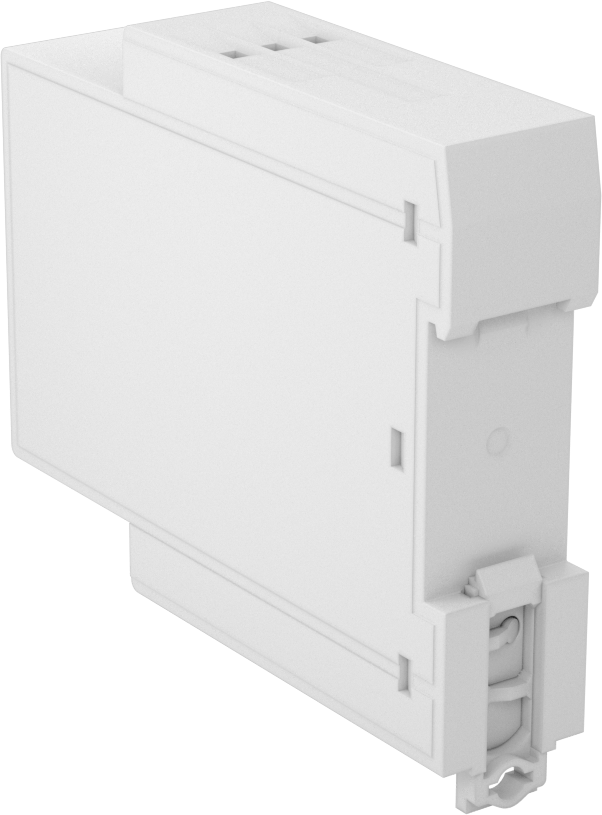

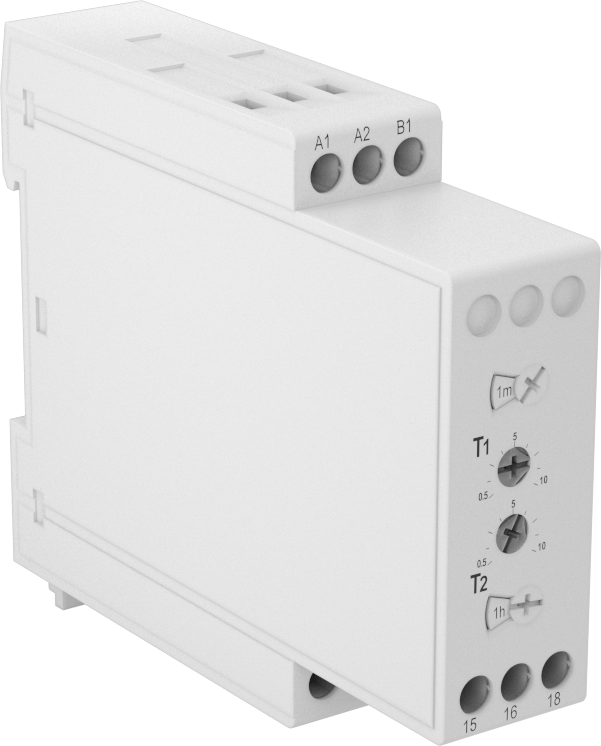

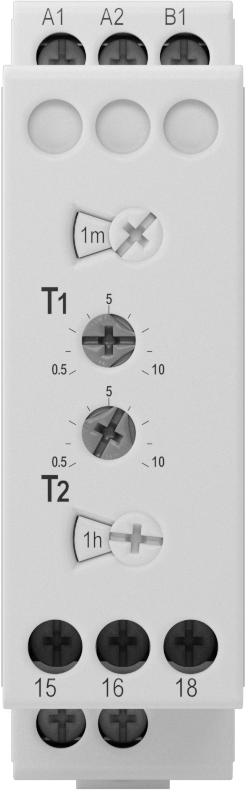

Çok Fonksiyonlu Zamanlayıcı Rölesi, Asimetrik Tekrar Döngüleri, DIN Rayı Montajı
2 varyant (Zamanlayıcı İşlevi, Toplam Zamanlama); ₺16.896 – ₺17.270
Çok Fonksiyonlu Zamanlayıcı Rölesi, Asimetrik Tekrar Döngüleri, DIN Rayı Montajı, elektrik kabinlerinizdeki birden fazla zamanlama işlevini kontrol etmenizi sağlayan, UL, C-UL veya CE işaretli rölelerdir. Bu ürünler, Zamanlayıcı İşlevi ve Toplam Zamanlama eksenlerinde farklı seçenekler sunar; toplam 2 varyant mevcuttur. Fiyat, seçilen kombinasyona göre ₺16.896 – ₺17.270 aralığında değişir.
Özellikler
| Özellikler | Asimetrik Tekrar Döngüleri |
| Kontrol Edilen Devre Sayısı | 1 |
| Anahtar Başlangıç Konumu | 1 Kapalı veya 1 Açık |
| Anahtar Tanımı | SPDT |
| Terminal Sayısı | 8 |
| Giriş Gerilimi | 24V AC, 48V AC, 120V AC, 240V AC, 24V DC, 48V DC, 60V DC, 120V DC, 240V DC |
| Kontrol Akımı | 6.2 mA |
| Zamanlayıcı İşlevi | Asimetrik Tekrar Döngüsü Start-Off Asimetrik Tekrar Döngüsü Switch-On Asymmetrical Repeat Cycle Switch-Off Asymmetrical Repeat Cycle |
| Zaman Aralığı | |
| Adet | 8 |
| Toplam | 0.05 sn. ila 10 gün |
| Anahtarlama Akımı | 16 amp |
| Anahtarlama Gerilimi | 240V AC |

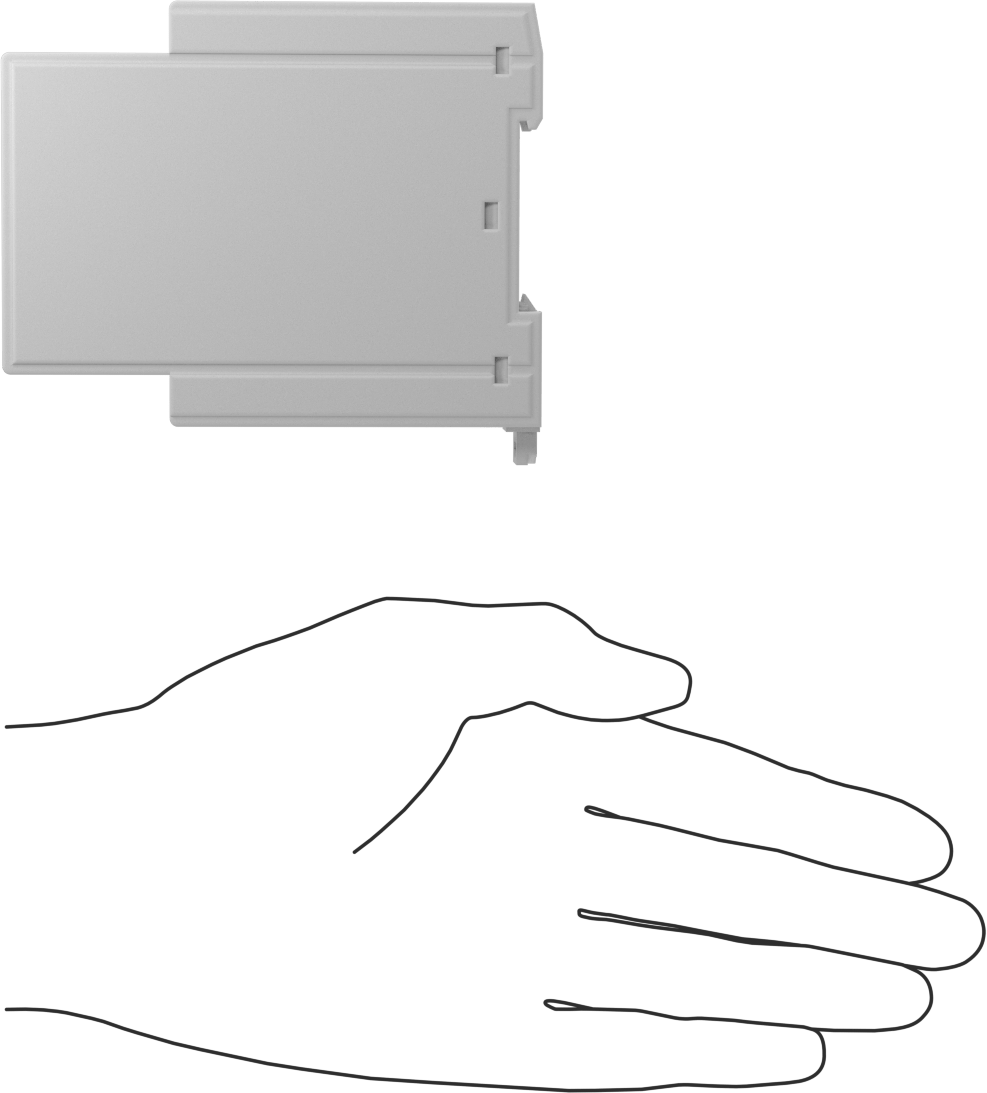

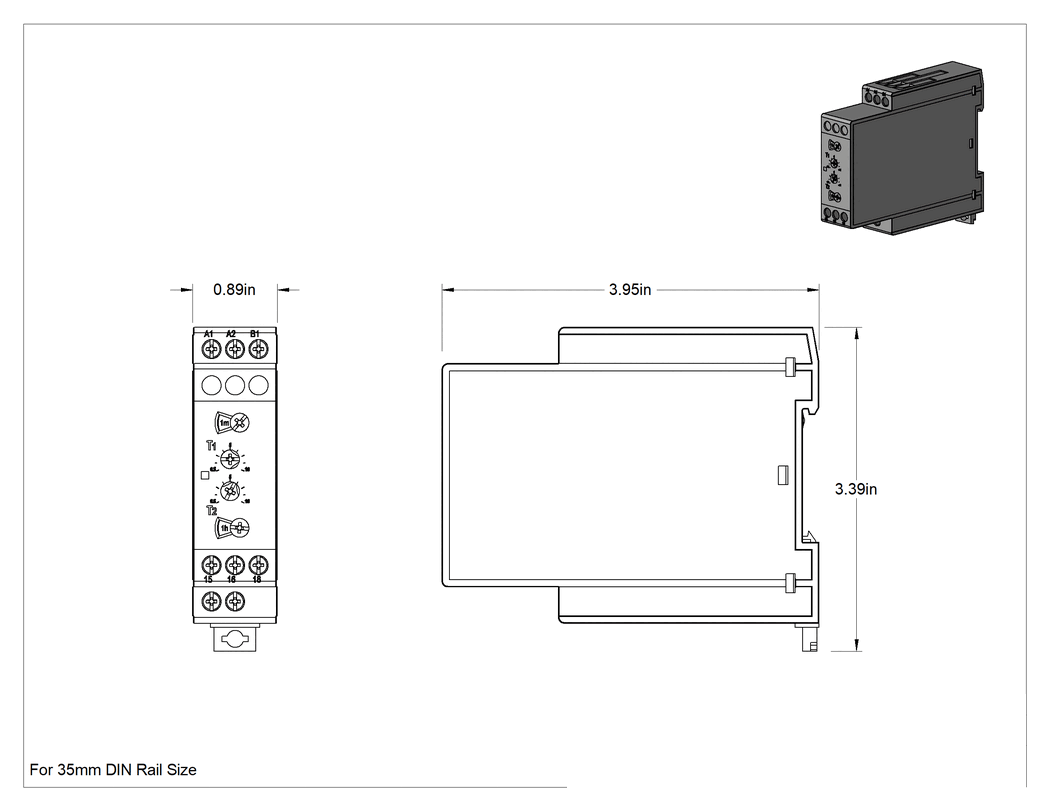

| Yükseklik | 3.4"86.4 mm |
| Genişlik | 0.9"22.9 mm |
| Derinlik | 3.9"99.1 mm |
| Sertifikasyon | UL Listeli, C-UL Listeli, CE İşareti |
| Muhafaza Derecesi | IP20 |
| DIN Rayı Boyutu için | 35 mm |
| Mekanik Ömür Döngüleri | 10,000,000 |
| Montaj Konumu | DIN Rail |
| Çalışma Türü | Mekanik |
| Röle Tipi | Zamanlayıcı |
| Zamanlama Ayar Şekli | Vida |
| UL Dosya Numarası | E81856 |
| Tel Bağlantısı | Vida Terminali |
| Menşe Ülke | İtalya |
Açıklama
Elektrik kabininizden birden fazla zamanlama işlevini kontrol edin — bu zamanlayıcı röleleri, en yaygın olarak kullanılan boyut olan 35 mm DIN rayına (DIN 3 rayı olarak da bilinir) monte edilir. UL Listeli, C-UL Listeli veya CE İşaretli olan bu röleler, Amerikan, Kanada veya Avrupa güvenlik standartlarını karşılar.
Tekrar döngülerinizin açma ve kapama süreleri farklı olduğunda, asimetrik tekrar döngülerine sahip zamanlayıcı röleleri kullanın.

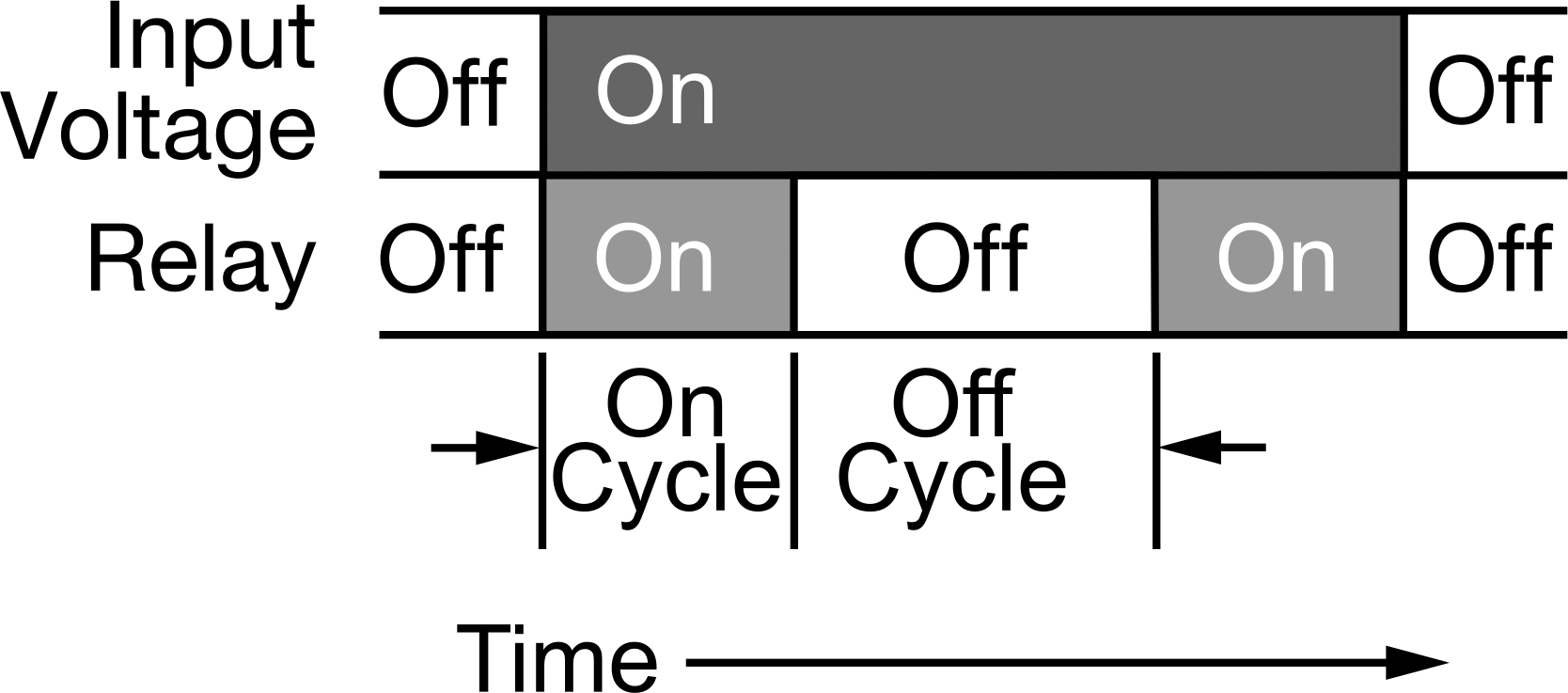

Asimetrik Tekrarlanan Döngü Zamanlayıcı—Bu işlev, giriş voltajı uygulandığı sürece röleyi açar ve farklı sürelerde açma ve kapama arasında geçiş yapar. Örneğin, bir sprinkler sistemi, giriş voltajı kesilene kadar kısa aralıklarla püskürtme yapar ve ardından daha uzun dinlenme süreleri ile açma ve kapama döngüsünü tekrarlar.

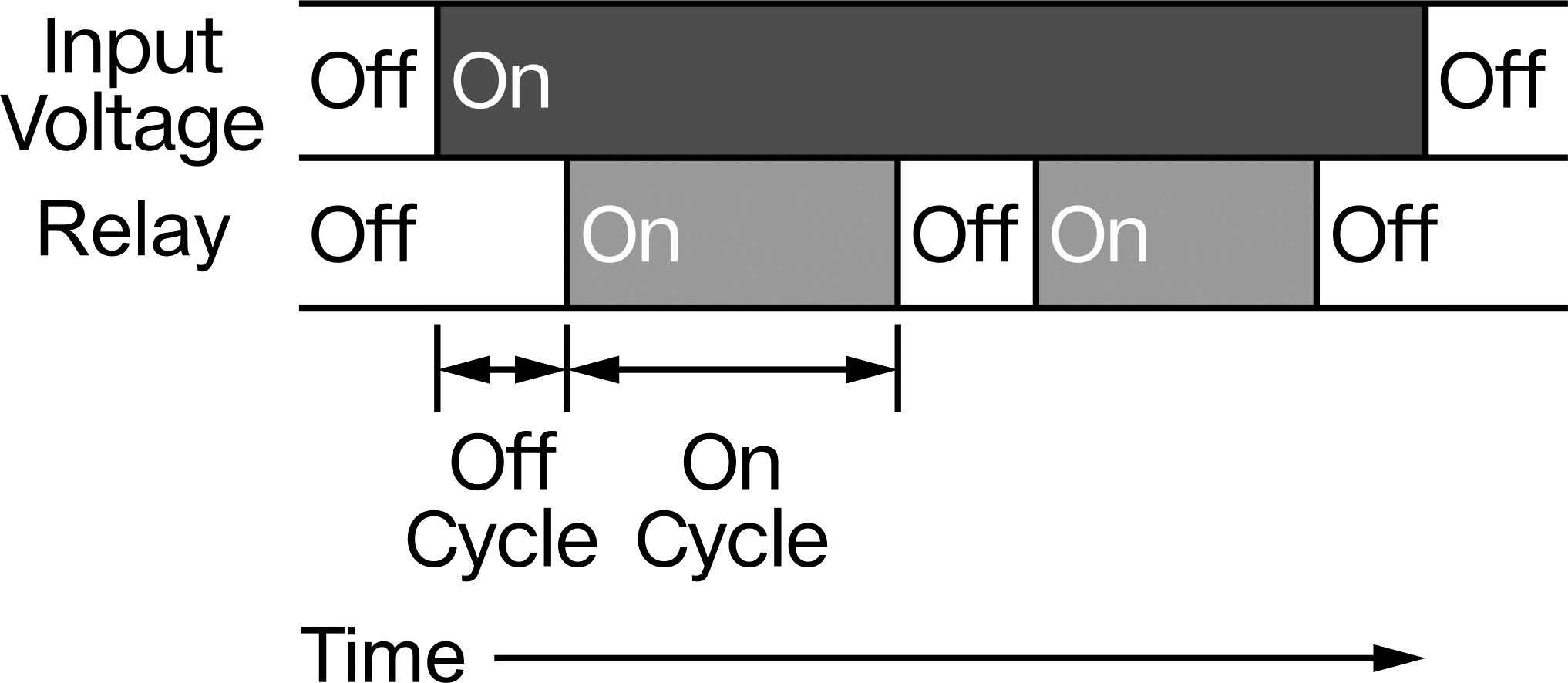

Start-Off Asimetrik Tekrarlanan Döngü Zamanlayıcı — Bu işlev, giriş voltajı uygulandığı sürece röleyi kapatır ve farklı sürelerde açma ve kapama arasında geçiş yapar. Örneğin, bir sulama sistemi bir sinyal alır ve kapalı durumda başlar; böylece pompalama işlemini başlatmak için açılmadan önce su dolmasına izin verir.

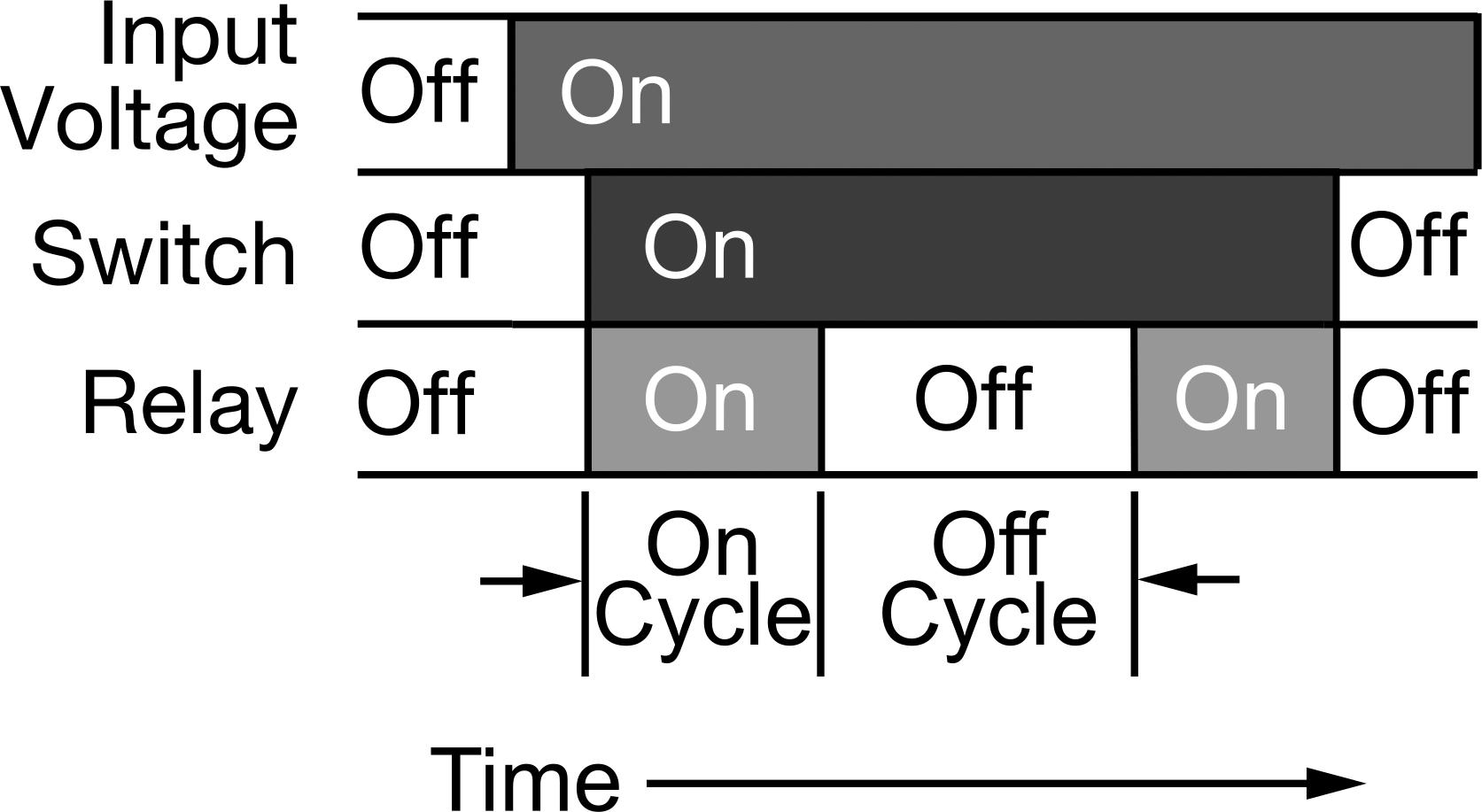

Açma Asimetrik Tekrar Döngüsü Zamanlayıcı — Bu işlev, röleyi açar ve giriş voltajı uygulandığı sürece farklı açma ve kapama süreleri arasında geçiş yapar. Zamanlama işlevini etkinleştirmek için, sürekli uygulanan giriş voltajı yerine bir anahtar gerekir. Bu işlevi, bir elektrik motorunu kısa bir süre için açıp ardından daha uzun bir dinlenme süresi için kapatmak ve anahtar kapatılana kadar bu döngüyü tekrarlamak için kullanabilirsiniz.

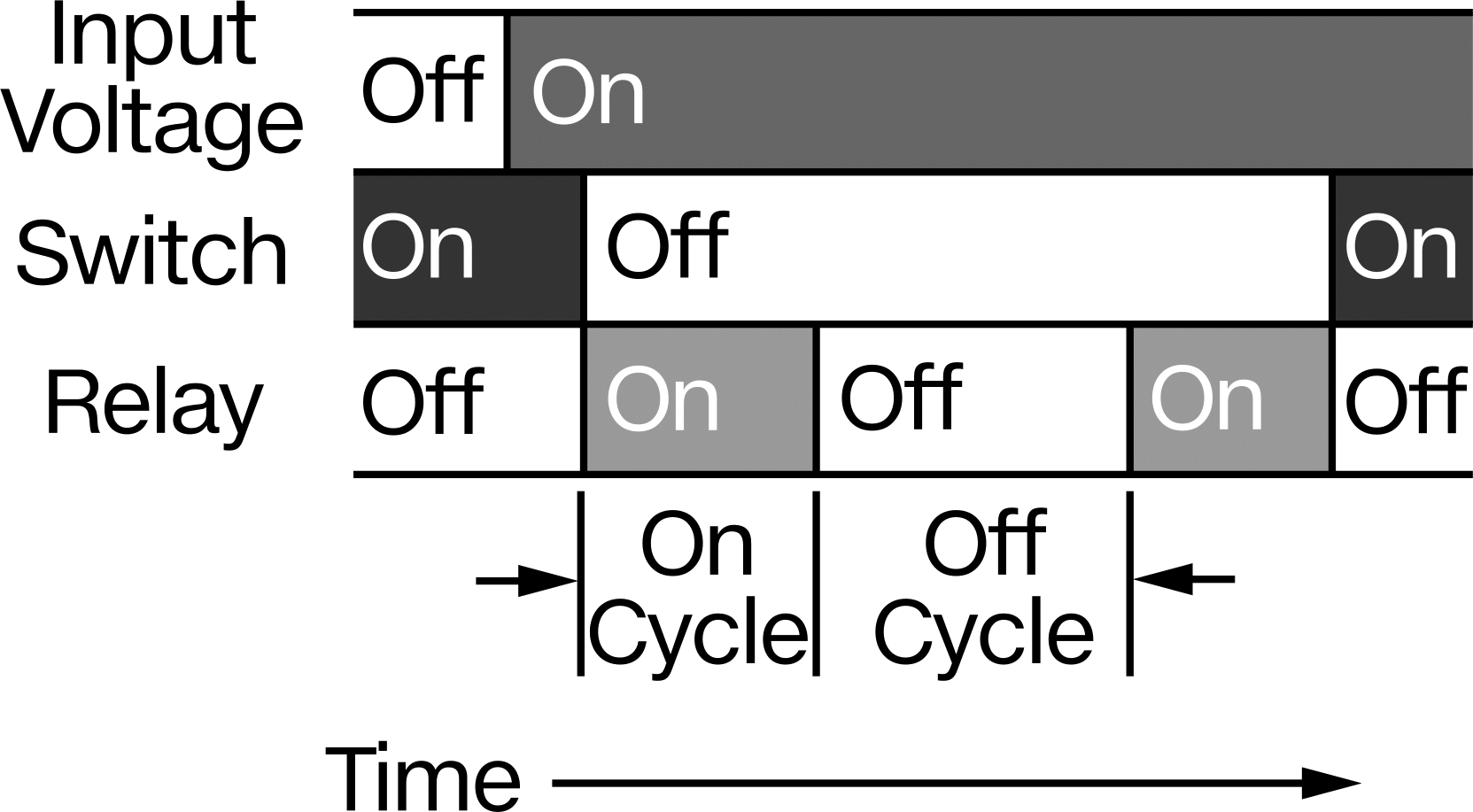

Kapama Asimetrik Tekrarlanan Döngü Zamanlayıcı — Bu işlev, giriş gerilimi uygulandığı sürece röleyi kapatır ve farklı sürelerdeki açık ve kapalı durumlar arasında geçiş yapar. Zamanlama işlevini etkinleştirmek için, sürekli uygulanan giriş gerilimi yerine bir anahtarın kullanılması gerekir. Bu işlev, bir elektrik motorunu kısa bir süre çalıştırıp ardından daha uzun bir dinlenme süresi için kapatmak ve anahtar kapatılana kadar bu döngüyü tekrarlamak için kullanılabilir.
