Transistörler
20 varyant (Sinyal Çıkışı, Elektronik Bileşen Ticari Numarası); ₺1.666 – ₺9.642
Transistörler serisinde 20 varyant bulunur. Seçenekler — Sinyal Çıkışı: NPN, NPN, PNP, PNP; Elektronik Bileşen Ticari Numarası: 20 seçenek (2N2222A, 2N2222A, 2N2907A, 2N3904, 2N3906, 2N5401, 2N5551, 2SA1015, 2SC1815, 2SC945, A733, BC327, BC337, BC547B, BC557B, MPSA42, MPSA92, S8050, S8550, S9014, 2N2907A, …); Transistör Pin Dizilişi: CBE, CBE, EBC, ECB, EBC, ECB; Satış Adı: Bireysel, Set; Maksimum Kollektör-Taban Gerilimi: 12 seçenek (-40 V DC, 40V DC, -50 V DC, …); Maksimum Toplayıcı-Yayıcı Gerilimi: 14 seçenek (-25 V DC, 25V DC, -40 V DC, …). Fiyat, seçilen kombinasyona göre ₺1.666 – ₺9.642 aralığında değişir.
Özellikler
| Satış Adı | Bireysel |
| Sinyal Çıkışı | NPN |
| Transistör Pin Dizilişi | EBC |
| Maksimum Akım | 0.6 amp |
| Maksimum Gerilim | |
| Kolektör-Yayıcı | 40V DC |
| Kolektör-Taban | 75V DC |
| Yayıcı Tabanı | 6V DC |
| Maksimum Akım Kazancı | 300 |
| Güç Kaybı | 0.625 W |

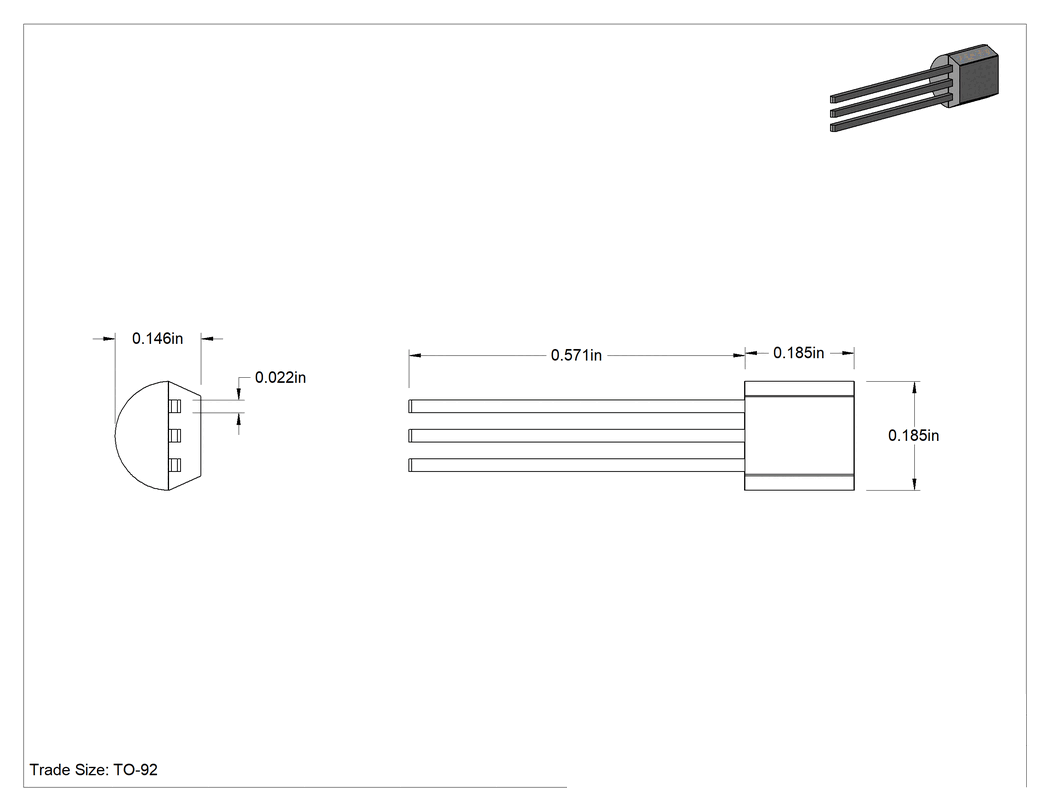

| Uzunluk | 3/16"4.76 mm |
| Genişlik | 3/16"4.76 mm |
| Tel Çapı | 0.022"0.56 mm |
| Elektronik Bileşen Anma Ölçüsü | TO-92 |
| Elektronik Bileşen Ticari Numarası | 2N2222A |
| Transistör Tipi | Bipolar Bağlantı |
| Sıcaklık Aralığı | -54°C ila 149°C |
| Bağlantı Yöntemi | İtme Bağlantısı, Lehim |
| Bağlanır | Devre Kartı |
| Kurşun Tipi | Paralellik |
| Montaj Türü | Delik |
| Montaj Konumu | Devre Kartı |
| Sinyal Türü | Güç |
| Menşe Ülke | Çin |
Açıklama
Elektrik sinyallerini güçlendirin veya kontrol edin. Transistörler genellikle zayıf elektrik sinyallerini güçlendirmek için veya veri iletimi ile hesaplama sinyallerini hızlı bir şekilde kontrol etmek üzere anahtar olarak kullanılır. Transistörün uçları, düz taraf size bakacak şekilde soldan sağa doğru sıralanır. Kontrol etmek istediğiniz gelen akım, NPN transistörler için yayıcıya (E) veya PNP transistörler için toplayıcıya (C) gönderilir. Taban (B), transistörden ne kadar akım geçeceğini kontrol eder. Ardından akım, NPN transistörler için toplayıcı pini veya PNP transistörler için yayıcı pini aracılığıyla uygulamanıza gönderilir.
Tabanına akım gönderdiğinizde, kollektör ve yayıcı uçları arasındaki akım akışını kontrol edebilirsiniz.
NPN Sinyal Çıkışı—NPN transistörleri, kollektörden yayıcıya akan akımı kontrol etmek için tabanda pozitif akım ve voltaj kullanır.
Maksimum Akım Kazancı—Maksimum akım kazancı, transistörün akımı artırabileceği en yüksek çarpım faktörüdür.
