Kürek Uçlu Röle, DPDT
10 varyant (Giriş Gerilimi, Anahtarlama Gerilimi); ₺3.156 – ₺16.678
Kürek Uçlu Röle, DPDT, düşük akım sinyalleriyle küçük motor ve ısıtıcı kontrolü sağlayan, hızlı bağlantı kesme terminalleri ile kullanılan bir röle türüdür. Bu sayfada Giriş Gerilimi ve Anahtarlama Gerilimi eksenleriyle 10 varyant listelenir. Fiyat, seçilen kombinasyona göre ₺3.156 – ₺16.678 aralığında değişir.
Özellikler
| Montaj Konumu | Röle Yuvası |
| Kontrol Edilen Devre Sayısı | 2 |
| Anahtar Başlangıç Konumu | 2 Kapalı veya 2 Açık |

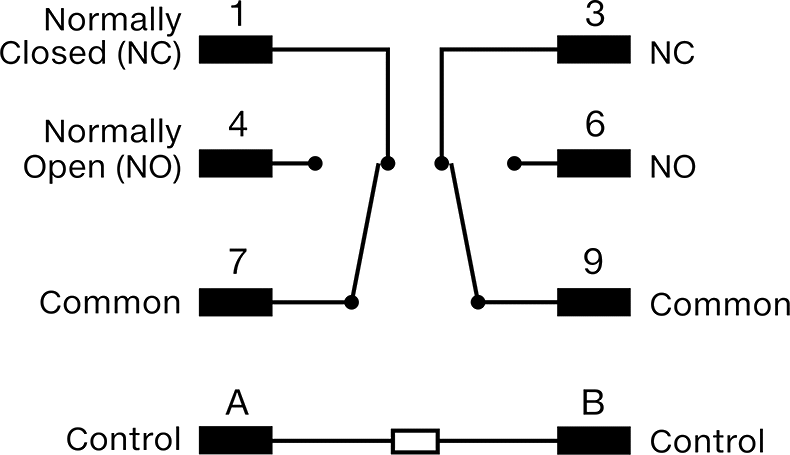

| Anahtar Tanımı | DPDT |
| Terminal Sayısı | 8 |
| Giriş Gerilimi | 12V AC |
| Kontrol Akımı | 168 mA |
| Maksimum Anahtarlama Gerilimi | 250V AC |
| Anahtarlama Geriliminde Beygir Gücü | 1/3 hp @ 120V AC 1/2 hp @ 240V AC |

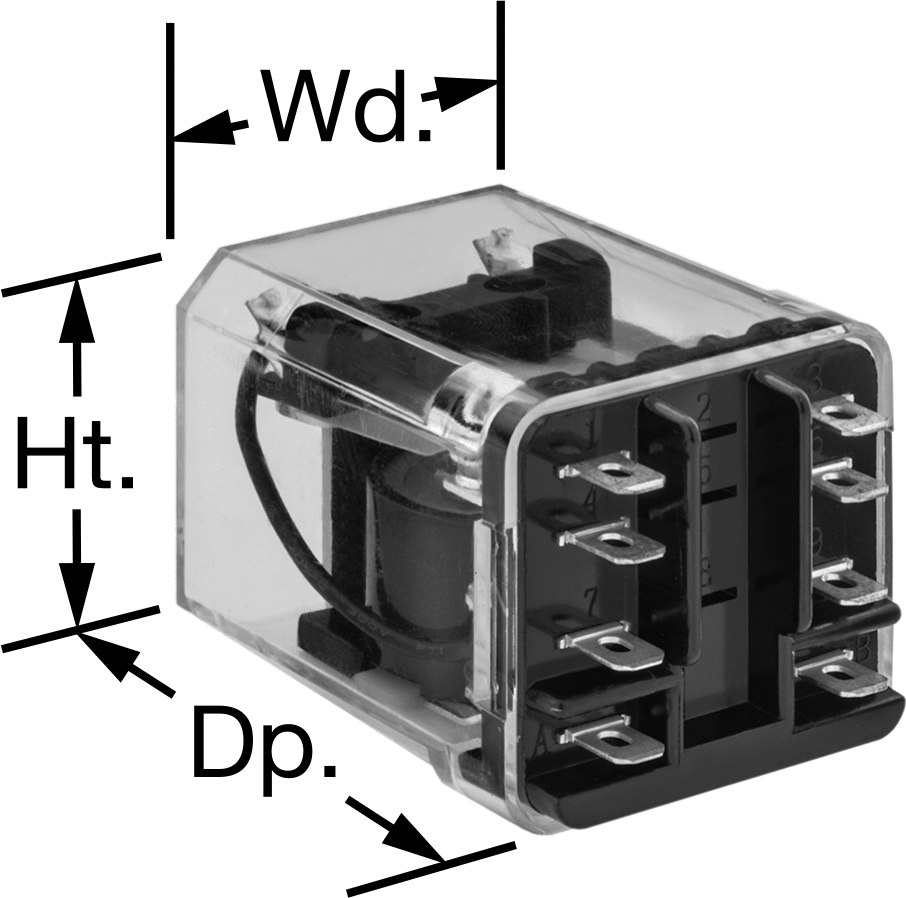

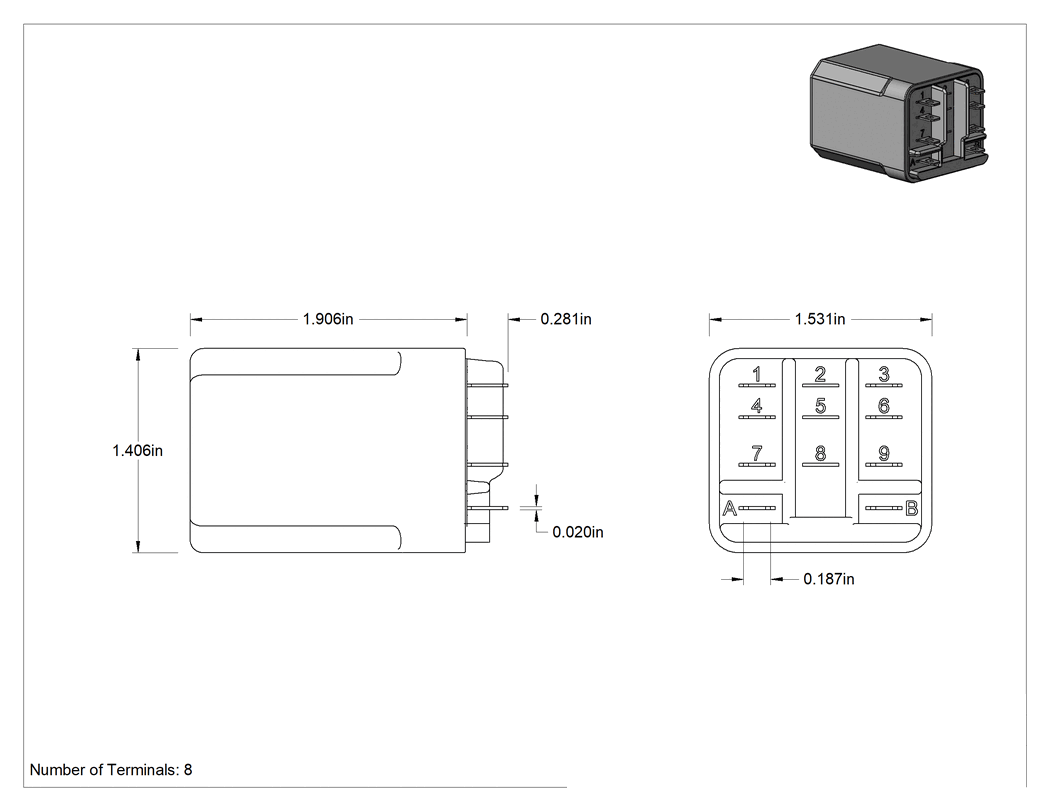

| Yükseklik | 1.4"35.6 mm |
| Genişlik | 1.5"38.1 mm |
| Derinlik | 1.9"48.3 mm |
| Hızlı Bağlantı Dilimi Genişliği | 0.187"4.75 mm |
| Sertifikasyon | CSA Sertifikalı, UL Onaylı Bileşen |
| Mekanik Ömür Döngüleri | 10,000,000 |
| Çalışma Türü | Mekanik |
| Röle Tipi | Standart |
| Dudak Bağlantısı | Faston Terminali |
| Anahtar hareketi | Anlık |
| Anahtarlama Akımı @ Gerilim (Yük Türü) | 10 amp @ 240V AC |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Meksika |
| İlgili Ürün | Vida Terminalleri Olan Soketler |
Açıklama
Düşük akım sinyali kullanan bu röleler, genellikle küçük motorları ve ısıtıcıları kontrol etmek için kullanılır. Bu röleler, hızlı bağlantı kesme terminallerine takılır.
Röle Soketi Montajı—Buz küpü röleleri olarak da bilinen röle soketi montajlı röleler, üç farklı bağlantı seçeneği sunar. Bunları bir sokete takın (ayrı satılır), hızlı bağlantı terminalleriyle bağlayın veya kabloları doğrudan terminallere lehimleyin.
Vidalı Terminalleri Olan Soketler—Röle soketleri, hızlı kurulum için doğrudan 35 mm DIN rayına (DIN 3 rayı olarak da bilinir) monte edilir. Ayrıca düz bir yüzeye de monte edilebilirler.
