Kürek Uçlu Röle, Kompakt
14 varyant (Giriş Gerilimi, Terminal Sayısı); ₺1.922 – ₺5.216
Kürek Uçlu Röle, Kompakt, standart çatal uçlu rölelerin büyük olduğu yerlerde kullanılan, üç farklı bağlantı yöntemi sunan bir bileşendir. Bu seri, Giriş Gerilimi ve Anahtar Tanımı eksenlerinde farklı seçenekler sunar; toplam 14 varyant mevcuttur. Fiyat, seçilen kombinasyona göre ₺1.922 – ₺5.216 aralığında değişir.
Özellikler
| Kontrol Edilen Devre Sayısı | 3 |
| Anahtar Başlangıç Konumu | 3 Kapalı veya 3 Açık |

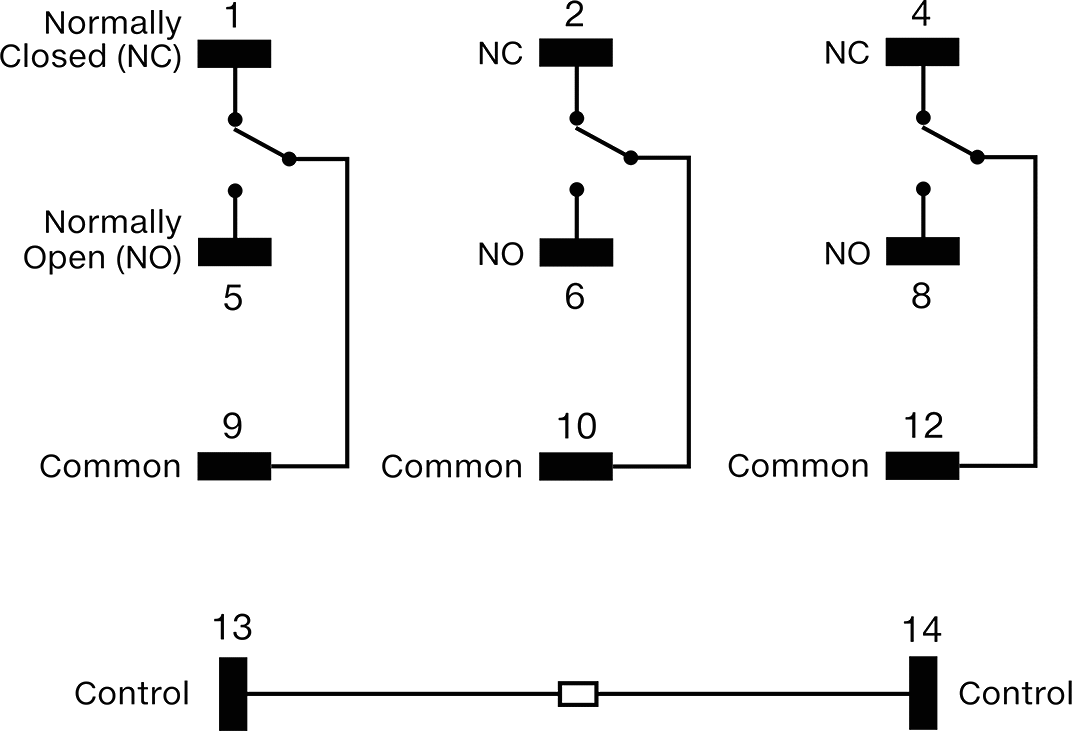

| Anahtar Tanımı | 3PDT |
| Montaj Konumu | Röle Yuvası |
| Terminal Sayısı | 11 |
| Giriş Gerilimi | 12V DC |
| Kontrol Akımı | 117 mA |
| Gerilimde Anahtarlama Akımı | 15 amp @ 120V AC 12 amp @ 24V DC |
| Anahtarlama Geriliminde Beygir Gücü | 1/2 hp @ 120V AC 1 hp @ 277V AC |

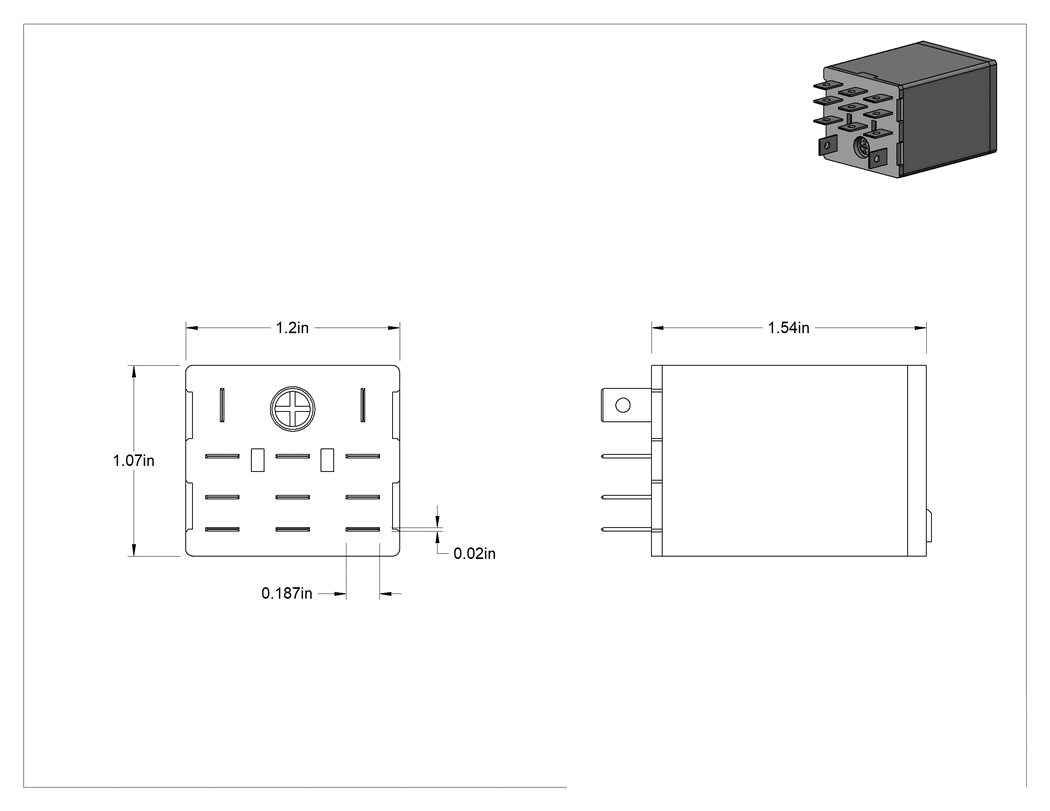

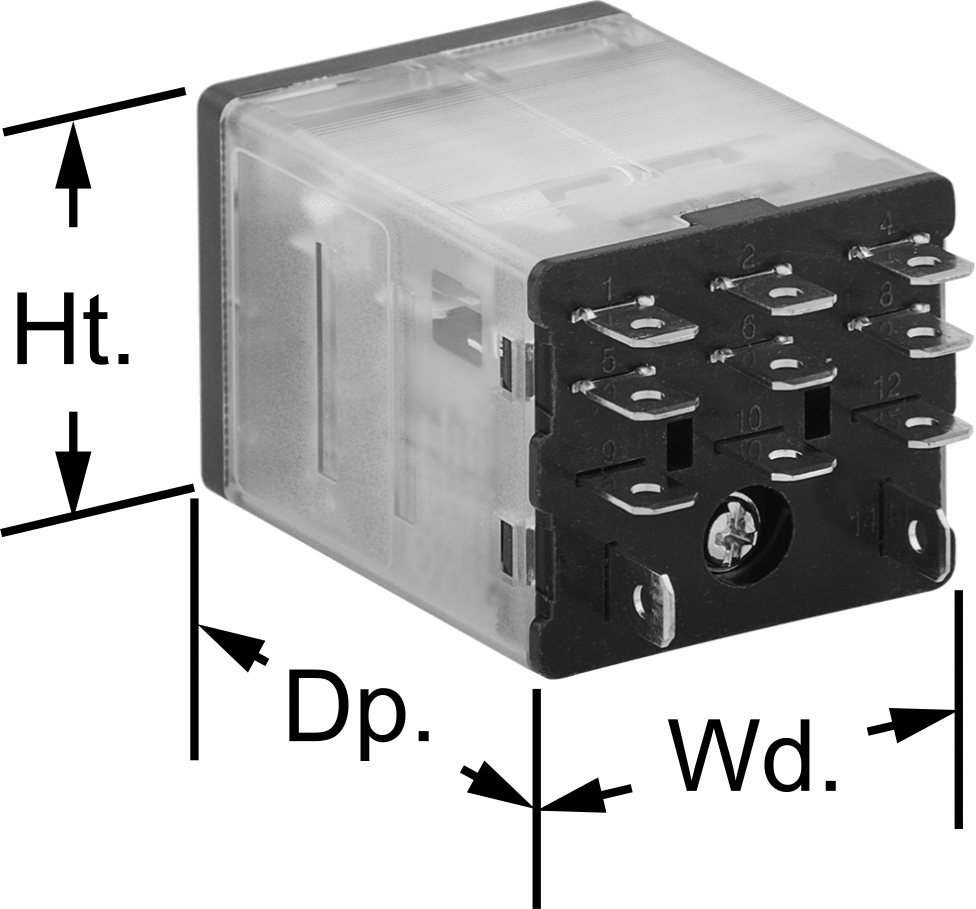

| Yükseklik | 1.1"27.9 mm |
| Genişlik | 1.2"30.5 mm |
| Derinlik | 1.6"40.6 mm |
| Hızlı Bağlantı Dilimi Genişliği | 0.187"4.75 mm |
| Özellikler | LED Göstergesi, Kilitlenebilir Test Düğmesi, Mekanik Bayrak Göstergesi |
| Sertifikasyon | C-UL Onaylı Bileşen, CE İşareti, CSA Sertifikalı, UL Onaylı Bileşen |
| Mekanik Ömür Döngüleri | 10,000,000 |
| Çalışma Türü | Mekanik |
| Röle Tipi | Standart |
| Dudak Bağlantısı | Faston Terminali |
| Anahtar hareketi | Anlık |
| Ölçü Birimleri | İnç |
| Menşe Ülke | Çin |
| İlgili Ürün | Vida Terminalleri Olan Soketler |
Açıklama
Standart çatal uçlu rölelerin çok büyük olduğu yerlerde bu röleleri kullanın. Bunları üç farklı şekilde bağlayabilirsiniz. Bir sokete (ayrı satılır) takın, hızlı bağlantı terminalleriyle bağlayın veya kabloları terminallere doğrudan lehimleyin. Bir LED göstergesi rölenin durumunu gösterir, böylece doğru şekilde bağlandığını ve kablolandığını bilirsiniz.
3 Devre Kontrollü—2 veya daha fazla devreyi kontrol eden rölelerde, işlevlerini test edebilmeniz için kilitlenebilir bir test düğmesi bulunur. Düğmeye bastığınızda, röle kontakları değiştirir. Bu düğmeyi, bir röleyi kurmadan önce düzgün çalışıp çalışmadığını kontrol ederken veya kablolu rölelerle ilgili sorunları araştırırken kullanın.
Vidalı Terminalleri Olan Soketler — Röle soketleri, hızlı kurulum için doğrudan 35 mm DIN rayına (DIN 3 rayı olarak da bilinir) monte edilir. Bunları vidalar kullanarak düz bir yüzeye de monte edebilirsiniz.
