Devre Kartı Rölesi, SPDT

4 varyant (Giriş Gerilimi, Anahtarlama Gerilimi); ₺932 – ₺1.784

Devre Kartı Rölesi, SPDT, elektrik kablolu rölelere göre daha kompakt yapısıyla düşük güçlü bir devreden ısıtıcılar veya fanlar gibi yüksek güçlü bileşenleri kontrol etmek için kullanılır. Bu seride toplam 4 varyant bulunmakta olup, giriş gerilimi ve anahtarlama gerilimi gibi eksenler arasından seçim yapılabilmektedir. Fiyat, seçilen kombinasyona göre ₺932 – ₺1.784 aralığında değişir.

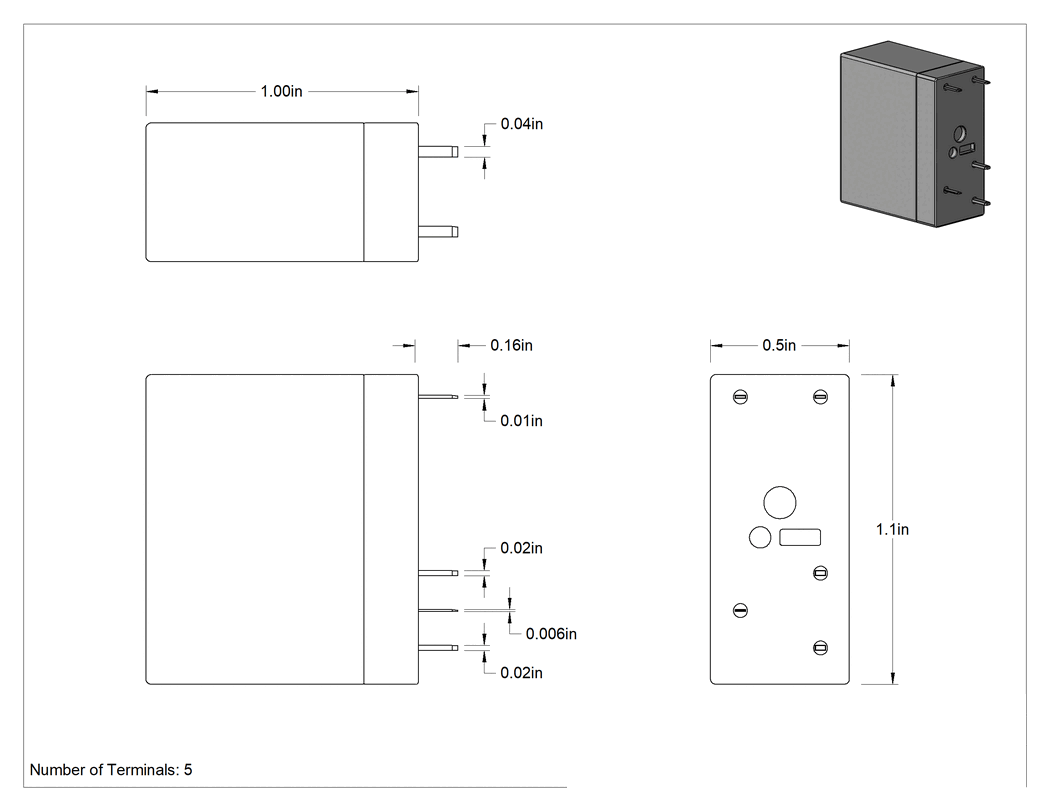

Teknik Çizim

Özellikler

Çalışma Türü	Mekanik
Kontrol Edilen Devre Sayısı	1
Anahtar Başlangıç Konumu	1 Kapalı veya 1 Açık
Anahtar Tanımı	SPDT
Terminal Sayısı	5
Giriş Gerilimi	5V DC
Kontrol Akımı	106 mA
Gerilimde Anahtarlama Akımı	10 amp @ 240V AC/30V DC
Mekanik Ömür Döngüleri	10,000,000 (AC Voltage) 20,000,000 (DC Voltage)

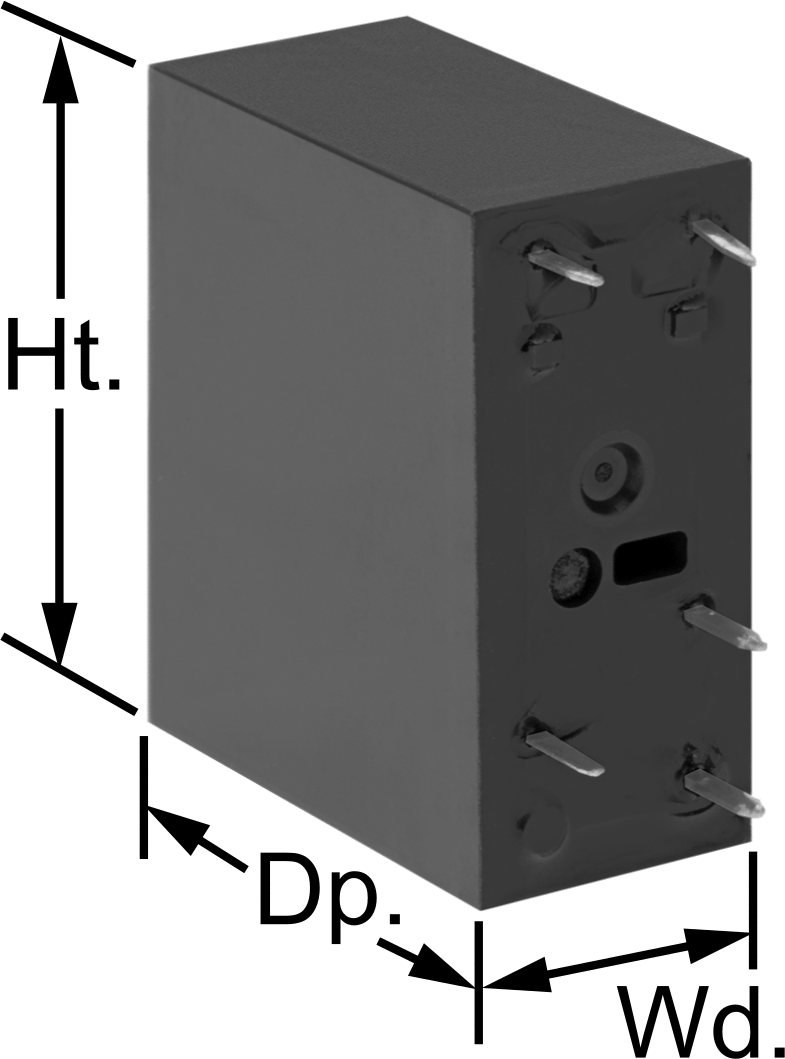

Yükseklik	1.1"27.9 mm
Genişlik	0.5"12.7 mm
Derinlik	1"25.4 mm
Pim Uzunluğu	0.16"4.06 mm
Sertifikasyon	CE İşareti, CSA Sertifikalı, UL Onaylı Bileşen
Montaj Konumu	Baskılı Devre Kartı
Röle Tipi	Standart
Anahtar hareketi	Anlık
Ölçü Birimleri	İnç
UL Dosya Numarası	E41643
Tel Bağlantısı	Pim Terminali
Tel Bağlantı Yöntemi	Lehim
Menşe Ülke	Hindistan

Açıklama

Elektrik kablolu rölelerden daha küçük olan bu röleler, kompakt cihazlara sığar. Lehim pimli terminalleriyle devre kartlarındaki deliklerden monte edin. Bunları, düşük güçlü bir devreden ısıtıcıları, fanları ve diğer yüksek güçlü bileşenleri kontrol etmek için kullanın.
