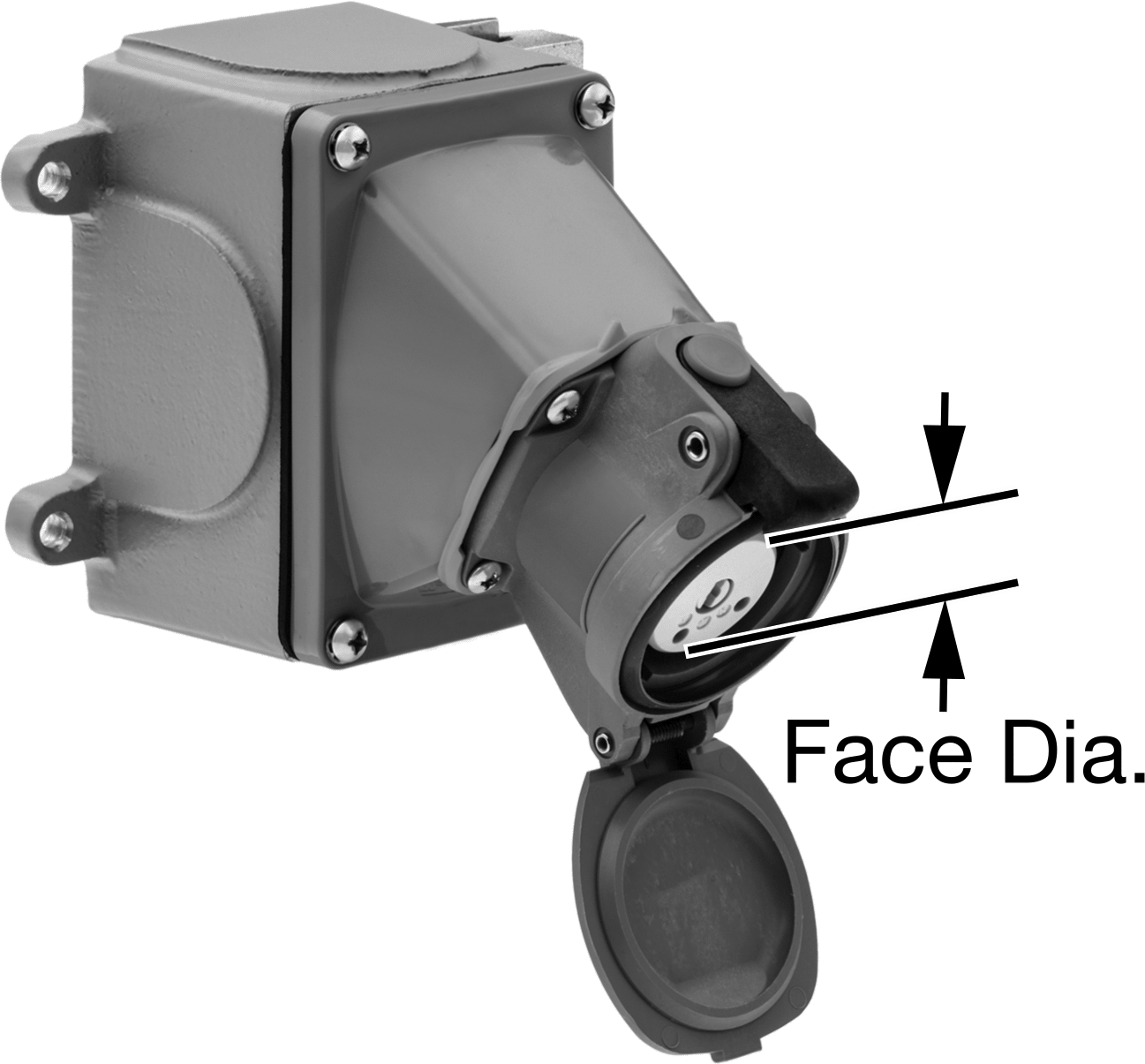

Güvenli Kırılma Pimli ve Manşonlu Konektör
4 varyant (Akım, Gerilim); ₺43.192 – ₺195.532
Güvenli Kırılma Pimli ve Manşonlu Konektör, güç açıkken bağlanıp ayrılabilen ve yaylı kontakları sayesinde elektrik arkını önleyen anahtar sınıfı bir bağlantı elemanıdır. Bu ailedeki 4 varyant, Akım ekseninde 20 ile 100 amp arasında değişen farklı seçenekler sunar. Fiyat, seçilen kombinasyona göre ₺43.192 – ₺195.532 aralığında değişir.
Özellikler
| Uygulama | Güç |
| Bağlantı Tipi | Pim ve Manşon |
| Elektrik Konektörü Bileşeni | Yuva |
| Cins | Dişi |
| Şekil | 30° Dirsek |
| Yüzey Çapı | 1.7"43.2 mm |
| Kutup Sayısı | 4 |
| Topraklama Bağlantı Sayısı | 1 |
| Tel Sayısı | 3 |
| Endüstri Kodu | 3W4P |
| Elektrik Fazı | Üç |
| Akım | 20A |
| Kısa Devre Maksimum Akımı | 100,000A |
| Tel Bağlantı Tipi | Vidalı Terminaller |
| AWG İçin | 14-12 |
| Renk | Mavi |
| Gövde Malzemesi | Fiberglas Takviyeli Polyester Plastik |
| Manşon Malzemesi | Gümüş Kaplama Nikel |
| Kablo Kanalı | |
| Anma Ölçüsü | 1 |
| Diş Tipi | NPT |
| Bağlantı Tipi | Dişi |
| Dahil Edilen Montaj Bağlantı Elemanları | Hayır |
| Montaj Deliği Sayısı | 4 |
| Montaj Deliği Çapı | 0.25"6.35 mm |
| Kapak Tipi | Ekli |
| Sıcaklık Aralığı | -40°C ila 60°C |
| Çevre | Aşındırıcı, Yıkama |
| Çevre Derecelendirmesi | IP66, IP67, IP69K, NEMA 4X |
| Karşılanan Teknik Özellikler | UL Listeli, UL 2682, CSA Sertifikalı |
| Menşe Ülke | Amerika Birleşik Devletleri |
Açıklama
Güç açıkken bağlayın ve ayırın — yaylı kontaklar, konektörleri ayırırken bir anahtar gibi açılır ve elektrik arkını önler. Bu konektörler, dal devresi ve motor devresi ayırma anahtarlaması için anahtar sınıfı konektörler olarak onaylanmıştır. Birleştirildiklerinde, korozyona dayanıklı ve yıkamaya karşı koruma sağlayan NEMA 4X sınıfı bir bağlantı oluştururlar. Tel sayısına bir topraklama pimi dahildir.
Prizler, kablo kanalı giriş hub'ı bulunan bir bağlantı kutusu içerir.
Parmak çekme plakaları (ayrı satılır), fişler ve prizler veya yuvalar etrafında bir tutuş oluşturarak, birleştirme sırasında bunları sıkıca birbirine çekmeyi kolaylaştırır.
